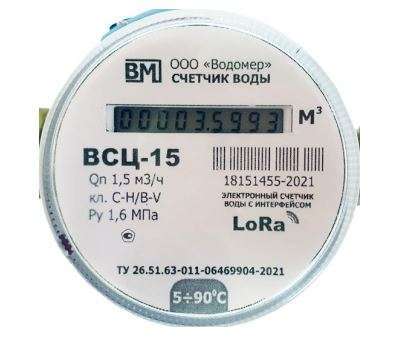

Цифровые крыльчатые сухоходные одноструйные счетчики воды ВСЦ-15, ВСЦ-20-LW/-NB/-WM (водосчетчики универсальные квартирные бытовые Ду 15, 20 с дистанционной беспроводной передачей показаний по радиоканалу LoRa, NB-IoT, WM-Bus соответственно) предназначены для коммерческого учета расхода холодной и горячей воды в системах водоснабжения, отвечающей требованиям, изложенным в СанПиН 1.2.3685-21, и сетевой воды, отвечающей требованиям по качеству, изложенным в СП 124.13330.2012, и протекающей в системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +90 ºС.
Цифровые счетчики воды ВСЦ-15, ВСЦ-20 выпускаются со следующими беспроводными интерфейсами связи:
— счетчики ВСЦ-15/20-LW с интерфейсом LoRaWAN (беспроводной интерфейс LoRaWan, диапазон частот – 868 МГц, мощность – 25 мВт);
— счетчики ВСЦ-15/20-NB с интерфейсом NB-IoT (беспроводной интерфейс NB-IoT, стандарт сотовой связи);
— счетчики ВСЦ-15/20-WM с интерфейсом W-MBUS (беспроводной интерфейс WM-Bus, стандарт EN13757).
Особенности и преимущества цифровых умных счетчиков воды ВСЦ-15,-20:
— интервал между поверками (МПИ) на счетчики ХВС и ГВС — 6 лет;
— метрологический класс А, В, С;
— фиксирование обратного потока (реверса) с дополнительной индикацией на дисплее и отправкой пакета с тревожным событием в сеть LoRaWAN;
— не подвержены влиянию внешнего магнитного поля;
— низкий порог чувствительности (от 0,014 м3/ч);
— самоактивация водосчетчика потоком воды от 5 литров или магнитом;
— высокая надежность за счет применения высокотехнологичных материалов;
— сохранение мгновенных значений счетчика при прямом и обратном протоке воды в энергонезависимую память EPROM каждый час;
— передача часовых архивов раз в сутки в сеть LoRaWAN;
— возможность считывания показаний через USB FSK КОНФИГУРАТОР.
При заказе счётчиков вод ВСЦ должны быть указаны:
— условное обозначение счётчика;
— диаметр условного прохода;
— метрологический класс;
— система интерфейса связи;
— обозначение настоящих технических условий.
Примеры записи счётчика при его заказе и в другой продукции, в которой он может быть применён:
— Для счётчика воды DN 15 класса В с интерфейсом LoRaWAN – ВСЦ-15-В-LW ТУ 26.51.63-011-06469904-2021
— Для счётчика воды DN 15 класса В с интерфейсом NB-IoT – ВСЦ-15-В-NB ТУ 26.51.63-011-06469904-2021
— Для счётчика воды DN 20 класса С с интерфейсом W-MBUS – ВСЦ-20-С-WM ТУ 26.51.63-011-06469904-2021.
Стоимость счетчика воды ВСЦ-15, ВСЦ-20-LW/-NB/-WM зависит от диаметра условного прохода (Ду15 или Ду20), метрологического класса (В, С), интерфейса (LoRaWAN, NB-IoT, М), дополнительных опций, а также от общего объема заказа, условий оплаты и других ценообразующих факторов.
Цена счетчика воды ВСЦ-15, ВСЦ-20-LW/-NB/-WM (водосчетчика) высылается по запросу.*
*-Конкретные условия и цены, как заказать (купить) умный квартирный счетчик воды ВСЦ-15, ВСЦ-20-LW/-NB/-WM, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики цифровых счетчиков воды ВСЦ-15, ВСЦ-20-LW/-NB/-WM
Устройство и работа
Цифровые счётчики воды ВСЦ-15, ВСЦ-20 являются механическими крыльчатыми сухоходными одноструйными водосчетчиками и состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя объёма и электронного счётного механизма радиомодема с измерительным индикатором в прочном пластмассовом корпусе с функцией дистанционной передачи данных.
Во входном патрубке счётчика установлен сетчатый фильтр для защиты от попадания внутрь счётчика крупных механических частиц.
Внутри корпуса располагается электронный счётный механизм радиомодема, включающий в себя датчики, преобразующие вращение крыльчатки в сигналы, которые преобразуются в объём измеренной воды в кубических метрах.
Конструктивно электронный счётный механизм радиомодема реализован в виде печатной платы электронного счётного механизма, ЖК-дисплея, микроконтроллера с трансивером и ВЧ-антенной, элементом питания.
Электронный счётный механизм радиомодема крепится к корпусу счетчика посредством пластмассового кольца. Крыльчатый преобразователь объёма и электронный счётный механизм счётчика воды герметично отделены друг от друга.
Принцип действия счётчиков воды ВСЦ-15, ВСЦ-20 состоит в измерении числа оборотов крыльчатого преобразователя объёма, приводимого во вращение потоком воды, проходящей через счётчик. Вода через входной патрубок счётчика поступает в крыльчатый преобразователь объёма и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя объёма пропорционально объёму воды, прошедшему через счётчик.
Электронный счётный механизм радиомодема с помощью магнитных датчиков отслеживает изменения магнитного поля. Датчики расположены на плате параллельно вращению муфты, обеспечивают перевод числа оборотов крыльчатки счётчика в объём измеренной воды в метрах кубических. Обработка полученных значений от электронного счётного механизма, формирование полученных значений в пакеты данных и передача их, выполняются микроконтроллером с технологическим программным обеспечением. Приём и передачу данных по радиоканалу обеспечивает трансивер и RF антенна. Дисплей радиомодема позволяет визуально считывать текущие показания счётчика.
| Параметр (характеристика) водосчетчика | Счетчик воды ВСЦ-15 | Счетчик воды ВСЦ-20 |
| Диаметр условного прохода, DN | Ду 15 | Ду 20 |
| Присоединительная резьба по ГОСТ 6357-81 | 3/4 | 1 |
| Напряжение встроенного элемента питания (литьевая батарея), В | 3,6 | |
| Емкость индикаторного устройства, м3 | 99999,9999 | |
| Наименьшая цена деления, м3 | 0,0001 | |
| Степень защиты по ГОСТ 14254-2015 | IP65 | |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 110х77х80 | 130х77х80 |
| Масса, кг, не более | 0,5 | 0,6 |
| Диапазон температуры воды, °С | от +5 до +90 | |
| Рабочие условия эксплуатации счетчиков ВСЦ20: — диапазон температуры окружающего воздуха (Тос), °С — диапазон относительной влажности воздуха, %, не более — диапазон атмосферного давление, кПа |
от +5 до +55 80 % от 84,0 до 106,7 |
|
Основные параметры счетчиков воды ВСЦ-15, ВСЦ-20
| Параметр (характеристика) счетчика воды ВСЦ-15,-20 | Значение параметра (характеристики) | |
| Диаметр условного прохода, Ду, мм | Ду15 | Ду20 |
| Диапазон температур измеряемой среды (воды), ºС | от +5 до +90 | |
| Расход, м3/ч | ||
| — наименьший Qmin Класс A Класс B Класс C |
0,06 0,03 0,015 |
0,10 0,05 0,025 |
| — переходный Qt Класс A Класс B Класс C |
0,15 0,12 0,0225 |
0,25 0,20 0,0375 |
| — номинальный Qn | 1,5 | 2,5 |
| — наибольший Qmax | 3,0 | 5,0 |
| Порог чувствительности, м3/ч, не более | 0,014 | 0,017 |
| Потеря давления при Qmax, МПа, не более | 0,09 | |
| Пределы допускаемой относительной погрешности измерений объёма воды, %: — в диапазоне Qmin ≤ Q < Qt — в диапазоне Qt ≤ Q ≤ Qmax |
±5 ±2 |
|
| Максимальное рабочее давление, Р, МПа | 1,6 | |
| Средняя наработка на отказ, ч | 105000 | |
| Счётный механизм | ||
| Дисплей | LCD | |
| Емкость счетного механизма, м3 | 99999 | |
| Наименьшая цена деления, м3 | 0,0001 | |
| Почасовой архив, сут. Прямого потока | 62 | |
| Почасовой архив, сут. Обратного потока | 62 | |
| Определение направления потока воды | Есть | |
| Активация с помощью магнита | Есть | |
| Активация с помощью потока воды | Есть | |
| Уведомление об обратном потоке (реверсе) | Есть | |
| Уведомление о воздействии магнитом | Есть | |
| Параметры LoRaWAN | ||
| Класс устройства LoRaWAN | А | |
| Количество каналов LoRa | до 16 | |
| Рабочая частота, МГц | (KZ) (RU) (EU) |
|
| Способ активации в сети LoRaWAN | OTAA | |
| Тип антенны LoRa | Внутренняя | |
| Чувствительность приемника, дБм | -137 | |
| Мощность передатчика, мВт | до 25 | |
| Скорость передачи данных, кбит/сек | 0,3…40 | |
| Дальность связи в условиях городской застройки, км | до 5 | |
| Дальность связи в условиях прямой видимости, км | до 15 | |
| Питание | ||
| Ёмкость встроенной батареи, мАч | 2500 | |
| Напряжение встроенной батареи, В | 3,6 | |
| Химический состав батареи | Li-SOCl2 | |
| Срок эксплуатации без замены батареи, лет | ≥ 7 | |
| Гарантийный срок эксплуатации, месяцев | 36 | |
| Гарантированное число отправленных устройством пакетов, не менее шт. | 40 000 | |
Возможные ошибки при оформлении заказа на квартирные умные водосчетчики ВСЦ15, ВСЦ20 с радиоинтерфейсом LoRaWAN, NB-IoT, W-MBUS
При заказе квартирных умных водосчетчиков ВСЦ15, ВСЦ20 с радиоинтерфейсом LoRaWAN, NB-IoT, W-MBUS рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: интеллектуальный бытовой индивидуальный водомер, расходомер на холодную воду ХВС, датчик расхода горячей воды ГВС, сухоход, сухоходный домашний измеритель расхода, водометр для квартиры, датчик потока, преобразователь расхода, флоуметр, флуометр, регистратор водопотребления, индивидуальный умный прибор учета потребления воды водоучета водопотребления, сенсор, регулятор, анализатор, детектор, тепловодомер, смарт-счетчик, смарт-водосчетчик и прочие ошибки в названии прибора..
— неправильные обозначения модели: ВСЦ15, ВСЦ20, ВЦС-15, ВЦС-20, БСЦ-15, БСЦ-20, ВЗЦ, БЗЦ, ВЦ, ВС, ВЦЦ и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: smart water meter vsc-15, vsc-20-lw-nb-wm, cifrovye schetchiki vody vsc-15 vsc-20-lw-nb-wm, DCW-15, DCW-20 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на умные водосчетчики для квартир ВСЦ15, ВСЦ20 (интеллектуальные приборы водоучета), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
