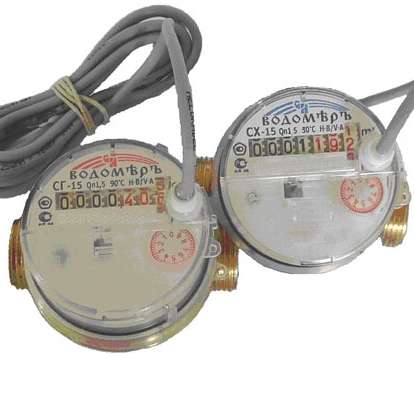

СХ-15 «Водомеръ» счетчики холодной воды (крыльчатые, одноструйные) предназначены для измерения объемного расхода воды холодного водоснабжения.
Счетчик воды СХ-15 «Водомеръ», изготовленный по техническим условиям ТУ 4213-027-0319029-2010, предназначен для измерения и учета объема воды по СанПиН 2.1.4.1074, протекающей через счётчики в системах водоснабжения при давлении до 1,0 МПа (10кгс/см2) и диапазоне температур от +5°С до +30°С (холодная вода).
Счетчики холодной воды СХ-15 «Водомеръ» изготовлены из материалов, не подверженных коррозии: латуни и пластмассы, и снабжены магнитоуправляемым герметизированным контактом, позволяющим передавать информацию на расстоянии. Крыльчатые счетчики СХ-15 имеют антимагнитную защиту и обладают широким диапазоном расходов. Счетчики могут занимать как горизонтальное, так и вертикальное положение на трубопроводе. Межповерочной интервал составляет 6 лет для СХ-15. Низкий порог чувствительности позволяет повысить точность учета воды.
Принцип работы счетчиков СХ-15 состоит в измерении числа оборотов крыльчатки, вращающейся в корундовых подшипниках. Вращение происходит под воздействием протекающей воды в проточной части латунного корпуса, с угловой скоростью, пропорциональной скорости потока измеряемой среды. При этом число оборотов крыльчатки, передается магнитной муфте механического индикаторного устройства. Таким образом, обеспечивается отсчет показаний счетчика с семи роликовых и одного стрелочного указателей, четыре из которых (черного цвета), показывают измеренный объем в «м3», а остальные (красного цвета) – кратные доли «м3».
Основные преимущества счетчиков холодной воды СХ-15 «Водомеръ»
— вертикальное и горизонтальное расположение;
— латунный корпус;
— возможность поворота счетного механизма в удобное положение для считывания данных;
— расширенный диапазон расходов;
— монтажная длина 80 мм, с удлинителем 110 мм;
— защита от внешних магнитных полей;
— корундовые подшипники;
— невозможность вскрытия счетчика без разрушения счетного механизма;
— срок службы не менее 12 лет.
— счетчики могут дополнительно комплектоваться герконовым датчиком для дистанционной передачи данных с ценой импульса 10л/импульсов.
Технические данные счетчиков воды СХ-15
Счетчики СХ-15 соответствуют метрологическим классам по ГОСТ Р 50193.1, классу В – при горизонтальной установке и классу А – при любой другой установке, а по диапазону расходов превышает требованиям ГОСТ.
| Наименование параметра | Значение параметра | |
| Расположение счетчика на трубопроводе | При горизонтальной установке | При любой другой установке (отличной от горизонтальной) |
| Диаметр условного прохода, Ду | 15 мм | |
| Метрологический класс | В | А |
| Наибольший расход, Qmax | 3,0 м3/ч | |
| Номинальный расход, Qn | 1,5 м3/ч | |
| Переходный расход, Qt | 0,1 м3/ч | |
| Наименьший расход, Qmin | 0,06 м3/ч | 0,025 м3/ч |
| Порог чувствительности, не более | 0,025 м3/ч | 0,012 м3/ч |
| Емкость индикаторного устройства | 9999,9999 м3 | |
| Наименьшая цена деления контрольной шкалы | 0,00002 м3 | |
| Гидравлическое сопротивление, S | 0,89 м/(м3/ч)2 | |
| Передаточный коэффициент | 0,1994×10-5 | |
| Температура рабочей среды для счётчиков холодной воды СХ-15 | +5…+30 °C | |
| Давление воды в трубопроводе | не более 1,0 МПа | |
| Наибольшее количество воды измеренное счётчиком: за сутки за месяц |
41 м3 1230 м3 |
|
| Масса счётчика (нетто) в упаковке с комплектом монтажных частей и импульсным датчиком, не более | (0,340) кг 0,600 кг |
|
| Срок службы счётчика | не менее 12 лет | |
| Гарантийный срок эксплуатации счетчика СХ-15 | 5 лет | |
Примечания:
1. Под наибольшим расходом понимается расход, при котором потеря давления на счетчике не превышает 0,1МПа (1бар), а длительность работы не более 1-го часа в сутки.
2. Под номинальным (эксплуатационным) расходом понимается расход, при котором счетчик может работать непрерывно (круглосуточно), равный половине наибольшего расхода.
3. Потеря давления (метры водяного столба) на счетчике при текущем значении расхода (м3/ч) определяется по формуле: h=S×Q2.
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика воды содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
