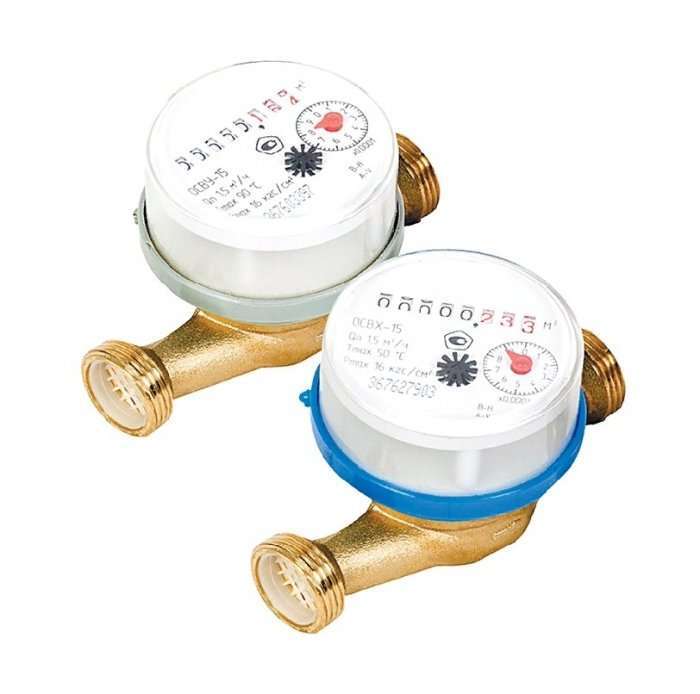

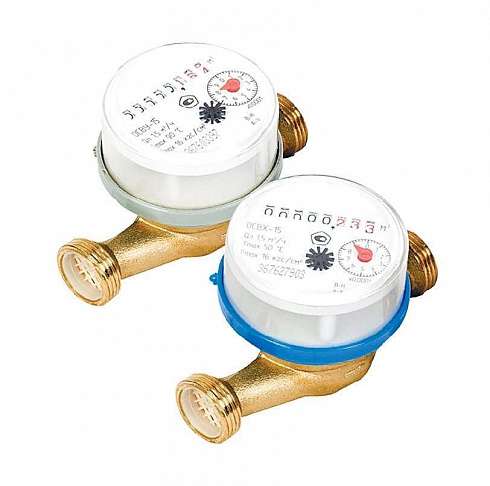

ОСВУ/ОСВХ (Ду 15,20) счетчики холодной/горячей воды

Квартирные счетчики холодной или горячей воды ОСВХ/ОСВУ Ду 15,20 (водосчетчики крыльчатые одноструйные сухоходные) применяются для бытового водоучета и предназначены для установки в квартирах, дачных домах и других объектах с малым расходом воды. Метрологический класс А,В.

См. также Высокоточные квартирные и общедомовые счетчики холодной воды ОСВХ-15…-40 НЕПТУН метрологического класса С.

ОСВХ-15/-20 — квартирный счетчик холодной воды, предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой +50°C и давлением до 1,6 МПа.

ОСВУ-15/-20 — квартирный универсальный счетчик воды, может применяться для измерений объемов как холодной, так и горячей воды, предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой +90°C и давлением до 1,6 МПа.

Водосчетчики ОСВХ и ОСВУ могут выпускаться в двух исполнениях — по ГОСТ Р 50193.1-92 и ТУ 4213 001-77986247-2005, отличающихся значениями минимальных расходов.

Особенности и преимущества счетчиков воды ОСВУ/ОСВХ-15, 20:

— межповерочный интервал (МПИ) 6 лет на холодной и горячей воде;

— диапазон температуры воды от +5 до +50°C для ОСВХ, от +5 до +90°C для ОСВУ;

— счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

— латунный корпус;

— максимально удобное считывание показаний;

— вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочным указателем;

— длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;

— распространенная монтажная длина проточной части счетчика воды 110 мм;

— полностью соответствует ГОСТ Р 50193.1 и требованиям санитарно-эпидемиологического контроля;

— сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;

— не требуют прокладки электрических сетей – водосчетчики независимы от источников питания;

— максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;

— малая потеря давления;

— минимальные затраты на установку и эксплуатацию;

— надежная конструкционная защита от внешнего магнитного воздействия;

— срок службы — не менее 12 лет.

См. также Квартирный умный счетчик воды ОСВХ-15, ОСВХ-20-МИД-Р/И «Нептун» (метрологический класс А,В,С) с возможностью передачи результатов измерения по импульсному выходу или по беспроводной сети LoRaWAN.

Стоимость квартирных счетчиков воды ОСВУ/ОСВХ (Ду 15,20) и ценообразующие факторы

Стоимость счетчиков воды ОСВУ-15/-20, ОСВХ-15/-20 зависит от диаметра условного прохода — ДУ (определяющего номинальный расход), монтажной длины, наличия комплекта монтажных частей (КМЧ), импульсного выхода (ДГ) и МИД-сенсора, а также цен на доп. оборудование, общего объема заказа,  формы оплаты и других ценообразующих факторов.

*- Все цены на ОСВХ и ОСВУ указаны исходя из мелкооптового заказа, без учета налога НДС=20%, без учета акций, скидок и спецпредложений, стоимости тары/упаковки и расходов на отгрузку/доставку.
Конкретные условия поставки и цены, как заказать (купить) счетчик воды ОСВХ-15/20, ОСВУ-15/20, а также наличие на складе  (или срок изготовления/производства) уточняйте у менеджеров.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Технические характеристики счетчиков воды  ОСВХ/ОСВУ (Ду 15,20)

Счетный механизм тахометрических крыльчатых счетчиков воды ОСВХ/ОСВУ (Ду 15,20) обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными цифрами. Специально подобранный шрифт цифр позволяет пользователю безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Испытания счетчика доказали стабильность заявленных метрологических характеристик на протяжении срока службы.

Принцип работы водосчетчика ОСВХ-, ОСВУ состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически — через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

Варианты оснащения (исполнения) водосчётчиков ОСВУ-15,20 и ОСВХ-15,20

Стандартное исполнение
-латунный корпус;
-присоединение резьбовое;
-монтажная длина 110 мм;
-неразъемное монтажное кольцо;
-набор монтажных частей, обратный клапан (в КМЧ) и прокладок в комплекте;

*A – при вертикальном и наклонном монтаже счётчиков;
B – при горизонтальном монтаже счётчиков.
**Только для счётчиков, укомплектованных герконовым датчиком (ДГ).

Форма заказа счетчика воды ОСВХ-15, ОСВХ-20-МИД-Р/-МИД-И «НЕПТУН»

Для того, чтобы заказать (купить) счетчик воды ОСВХ-15, ОСВХ-20, ОСВУ-15, ОСВУ-20 (бытовой квартирный водосчетчик), нужно сделать запрос по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.

При оформлении заказа на водосчетчик ОСВХ/ОСВУ нужно указать диаметр условного прохода трубопровода — 15, 20 мм, метрологический класс и другие сведения по требованию производства.

Комплектация при поставке:
-счетчик воды;
-паспорт;
-комплект присоединительных частей (КПЧ), обеспечивающий необходимую длину прямых участков.

Также по отдельному заказу может быть поставлено дополнительное оборудование и КМЧ для механических тахометрических (крыльчатых и турбинных) водосчетчиков — краны шаровые, фильтры сетчатые, редуктор давления и т.д. (см. ниже по тексту подробную информацию о дополнительном оборудовании для счетчиков воды).

Возможные ошибки при оформлении заказа на бытовые водосчетчики  ОСВХ15, ОСВХ20, ОСВУ15, ОСВУ20

При заказе тахометрических квартирных бытовых водосчетчиков ОСВХ15, ОСВХ20, ОСВУ15, ОСВУ20, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сухоход, мокроход, домовой водомер, водосчетчик, измеритель расхода, расходомер, водометр, датчик потока, преобразователь расхода, флоуметр, флуометр, прибор водоучета, устройство учета водопотребления и и прочие ошибки в названии прибора.
— неправильные обозначения модели: ОСХВ, ОСХВС, ОВСХ, ОВХС, ОСВ-Х, ОСХ-В, ОСВХ15, ОСВХ20, ОСВУ15, ОСВУ20, ОСУВ, ОВСУ; OCBX-15, OCBX-20, OCBX15, OCBX20, OCBY-15, OCBY-20 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: water meter OSVH/OSVU-15,-20, osvu-osvh du-15-20 schetchiki holodnoj goryachej vody, JCDE-15-20, JCD{-15, JCD{-20 (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на интеллектуальные водосчетчики-расходомеры ОСВХ-Нептун-Ду15/Ду20, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на ОСВУ/ОСВХ (Ду 15,20) счетчики холодной/горячей воды:
см. Карта заказа ОСВУ/ОСВХ (Ду 15,20) счетчики холодной/горячей воды (скачать опросный лист).
см. Технические характеристики ОСВУ/ОСВХ (Ду 15,20) счетчики холодной/горячей воды (Тех.описание).
см. Руководство по эксплуатации ОСВУ/ОСВХ (Ду 15,20) счетчики холодной/горячей воды.
см. Методика поверки ОСВУ/ОСВХ (Ду 15,20) счетчики холодной/горячей воды.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) СВ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Также в заказе необходимо указать количество приборов каждого вида/исполнения, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер (удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);

В качестве дополнительного оборудования могут быть предложены краны латунные шаровые. Данные краны устанавливаются на трубопроводах в качестве запорного устройства.
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
