Счетчики НОРМА СВКМ (Ду 15…50) холодной и горячей воды предназначены для измерения объемов воды, протекающей в системах холодного и горячего водоснабжения. Отличительной особенностью приборов типа СВКМ являются высокая точность, надежность и износостойкость конструкции.
Модели водосчетчиков НОРМА-СВКМ

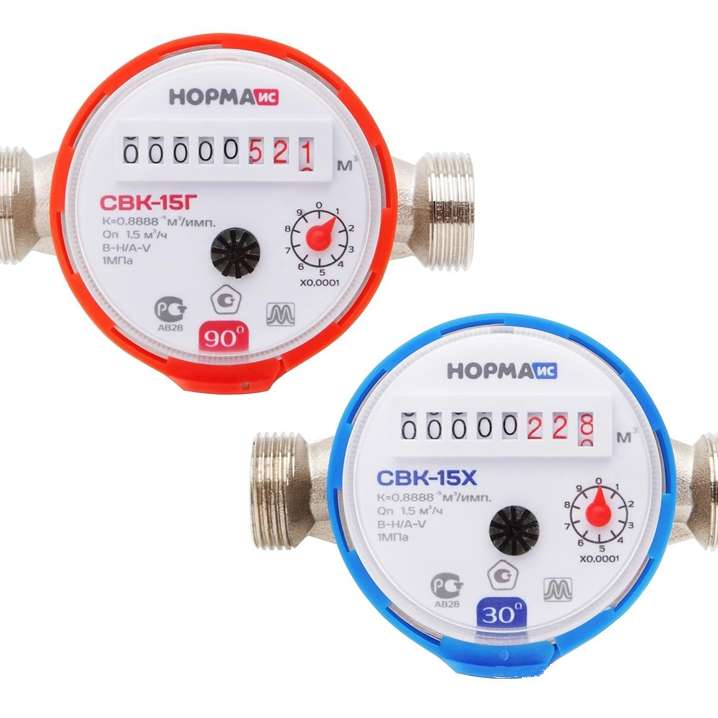

НОРМА СВКМ-15 счетчики холодной и горячей воды
Счетчики НОРМА СВКМ-15 счетчики холодной и горячей воды имеют корпус с защитой магнитной муфтой от воздействия внешнего магнитного поля и имеют следующие исполнения:
— корпус из материала — латунь ЛС-59 с покрытием хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
— амплитуда импульсов — 3…3,8 В;
— полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
| Наименование модели | Назначение |
| НОРМА СВКМ-15Х | счетчик холодной воды |
| НОРМА СВКМ-15Г | счетчик горячей воды |
| НОРМА СВКМ-15УИ | счетчик универсальный с импульсным выходом |
| НОРМА СВКМ-15У | счетчик универсальный до +90°С |
| НОРМА СВКМ-15МХ | счетчик для воды (мокроход) |
Технические характеристики счетчика воды НОРМА СВКМ-15
| Наименование параметра | Значение параметра |
| Диаметр условного прохода, Ду | 15 мм |
| Расход воды Q | |
| Минимальный Qmin | — |
| Класс А (вертикальная установка) | 0,07 м3/час |
| Класс В (горизонтальная установка) | 0,07 м3/час |
| Класс C | 0,15 м3/час |
| Переходный Qt | |
| Класс А (вертикальная установка) | 0,15 м3/час |
| Класс В (горизонтальная установка) | 0,12 м3/час |
| Класс C | — |
| Номинальный Qn | 1,5 м3/час |
| Максимальный Qmax | 3 м3/час |
| Пределы допускаемой относительной погрешности | |
| в диапазоне расходов от Qmin до Qt | ±5% |
| в диапазоне расходов от Qt до Qmax включительно | ±2% |
| Емкость счетного механизма | 99999,999 м3 |
| Цена деления младшего разряда | 0,0001 м3 |
| Диапазон рабочих температур | |
| для учета холодной воды | от +5 до +30°С |
| для учета горячей воды | от +5 до +90°С* |
| Макс. рабочее давление воды, не более | 1 МПа |
| Потеря давления при Qmax, не более | 0,1 МПа |
| Порог чувствительности | не более 0,5 Qmin |
| Номинальный диаметр резьбового соединения на корпусе счетчика | 1,0 дюйм |
| номинальный диаметр резьбового соединения штуцеров | 03.04.14 дюйм |
| Габаритные размеры (длина, высота, ширина) не более | 130х82х76 мм |
| * по специальному заказу исполнение для диапазона рабочих температур (+5…+150) °С | |
НОРМА СВКМ-20 счетчики холодной и горячей воды
Счетчики НОРМА СВКМ-20 имеют корпус с защитой магнитной муфтой от воздействия внешнего магнитного поля и имеют следующие исполнения:
— корпус из материала — латунь ЛС-59 покрыт хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
— амплитуда импульсов – 3…3,8 В;
— полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
| Наименование модели | Назначение |
| НОРМА СВКМ-20Х | счетчик холодной воды |
| НОРМА СВКМ-20Г | счетчик горячей воды |
| НОРМА СВКМ-20ИХ | счетчик импульсный для холодной воды |
| НОРМА СВКМ-20ИГ | счетчик импульсный для горячей воды |
Технические характеристики счетчика воды НОРМА СВКМ-20
| Наименование параметра | Значение параметра |
| Диаметр условного прохода, Ду | 20 мм |
| Расход воды Q | |
| Минимальный Qmin | — |
| Класс А (вертикальная установка) | 0,1 м3/час |
| Класс В (горизонтальная установка) | 0,05 м3/час |
| Класс C | 0,025 м3/час |
| Переходный Qt | — |
| Класс А (вертикальная установка) | 0,25 м3/час |
| Класс В (горизонтальная установка) | 0,20 м3/час |
| Класс C | — |
| Номинальный Qn | 2,5 м3/час |
| Максимальный Qmax | 5 м3/час |
| Пределы допускаемой относительной погрешности | |
| в диапазоне расходов от Qmin до Qt | ±5% |
| в диапазоне расходов от Qt до Qmax включительно | ±2% |
| Емкость счетного механизма | 99999,999 м3 |
| Цена деления младшего разряда | 0,0001 м3 |
| Диапазон рабочих температур | |
| для учета холодной воды | от +5 до +30°С |
| для учета горячей воды | от +5 до +90°С* |
| Макс. рабочее давление воды, не более | 1 МПа |
| Потеря давления при Qmax, не более | 0,1 МПа |
| Порог чувствительности | не более 0,5 Qmin |
| Номинал. диаметр резьбового соединения на корпусе счетчика | 1,0 дюйм |
| номинальный диаметр резьбового соединения штуцеров | 03.04.14 дюйм |
| Габаритные размеры (длина, высота, ширина) не более | 130х82х76 мм |
| * по специальному заказу исполнение для диапазона рабочих температур (+5…+150) °С | |
НОРМА СВКМ-25 счетчики холодной и горячей воды
Счетчики воды НОРМА СВКМ-25 имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля и имеют следующие исполнения:
— корпус из материала — латунь ЛС-59 с покрытием хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
— амплитуда импульсов – 3…3,8 В;
— полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
| Наименование модели | Назначение |
| НОРМА СВКМ-25Х | счетчик холодной воды |
| НОРМА СВКМ-25Г | счетчик горячей воды |
| НОРМА СВКМ-25ИХ | счетчик импульсный для холодной воды |
| НОРМА СВКМ-25ИГ | счетчик импульсный для горячей воды |
Технические характеристики счетчика воды НОРМА СВКМ-25
| Наименование параметра | Значение параметра |
| Диаметр условного прохода, Ду | 25 мм |
| Расход воды Q | |
| Минимальный Qmin | 0,07 м3/час |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Переходный Qt | 0,26 м3/час |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Номинальный Qn | 3,5 м3/час |
| Максимальный Qmax | 7 м3/час |
| Пределы допускаемой относительной погрешности | — |
| в диапазоне расходов от Qmin до Qt | ±5% |
| в диапазоне расходов от Qt до Qmax включительно | ±2% |
| Емкость счетного механизма | 99999,999 м3 |
| Цена деления младшего разряда | 0,0001 м3 |
| Диапазон рабочих температур | — |
| для учета холодной воды | от +5 до +30°С |
| для учета горячей воды | от +5 до +90°С* |
| Макс. рабочее давление воды, не более | 1 МПа |
| Потеря давления при Qmax, не более | 0,1 МПа |
| Порог чувствительности | не более 0,5 Qmin |
| Номинал. диаметр резьбового соединения на корпусе счетчика | 1,0 дюйм |
| номинальный диаметр резьбового соединения штуцеров | 03.04.14 дюйм |
| Габаритные размеры (длина, высота, ширина) не более | 130х82х76 мм |
| * по специальному заказу исполнение для диапазона рабочих температур (+5…+150) °С | |
НОРМА СВКМ-32 счетчики холодной и горячей воды
Счетчики НОРМА СВКМ-32 имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля и имеют следующие исполнения:
— корпус из материала — латунь ЛС-59 с покрытием хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
— амплитуда импульсов – 3…3,8 В;
— полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
| Наименование модели | Назначение |
| НОРМА СВКМ-32Х | счетчик холодной воды |
| НОРМА СВКМ-32Г | счетчик горячей воды |
| НОРМА СВКМ-32ИХ | счетчик импульсный для холодной воды |
| НОРМА СВКМ-32ИГ | счетчик импульсный для горячей воды |
Технические данные счетчика воды НОРМА СВКМ-32
| Наименование параметра | Значение параметра |
| Диаметр условного прохода, Ду | 32 мм |
| Расход воды Q | |
| Минимальный Qmin | 0,12 м3/час |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Переходный Qt | 0,48 м3/час |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Номинальный Qn | 6 м3/час |
| Максимальный Qmax | 12 м3/час |
| Пределы допускаемой относительной погрешности | — |
| в диапазоне расходов от Qmin до Qt | ±5% |
| в диапазоне расходов от Qt до Qmax включительно | ±2% |
| Емкость счетного механизма | 99999,999 м3 |
| Цена деления младшего разряда | 0,0001 м3 |
| Диапазон рабочих температур | — |
| для учета холодной воды | от +5 до +30°С |
| для учета горячей воды | от +5 до +90°С* |
| Макс. рабочее давление воды, не более | 1 МПа |
| Потеря давления при Qmax, не более | 0,1 МПа |
| Порог чувствительности | не более 0,5 Qmin |
| Номинал. диаметр резьбового соединения на корпусе счетчика | 1,0 дюйм |
| номинальный диаметр резьбового соединения штуцеров | 03.04.14 дюйм |
| Габаритные размеры (длина, высота, ширина) не более | 130х82х76 мм |
| * по специальному заказу исполнение для диапазона рабочих температур (+5…+150) °С | |
НОРМА СВКМ-40 счетчики холодной и горячей воды
Счетчики воды НОРМА СВКМ-40 имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля и имеют следующие исполнения:
— корпус из материала — латунь ЛС-59 с покрытием хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
— амплитуда импульсов – 3…3,8 В;
— полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
| Наименование модели | Назначение |
| НОРМА СВКМ-40Х | счетчик холодной воды |
| НОРМА СВКМ-40Г | счетчик горячей воды |
| НОРМА СВКМ-40ИХ | счетчик импульсный для холодной воды |
| НОРМА СВКМ-40ИГ | счетчик импульсный для горячей воды |
Технические характеристики счетчика воды НОРМА СВКМ-40
| Наименование параметра | Значение параметра |
| Диаметр условного прохода, Ду | 40 мм |
| Расход воды Q | |
| Минимальный Qmin | 0,2 м3/час |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Переходный Qt | 0,8 м3/час |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Номинальный Qn | 10 м3/час |
| Максимальный Qmax | 20 м3/час |
| Пределы допускаемой относительной погрешности | — |
| в диапазоне расходов от Qmin до Qt | ±5% |
| в диапазоне расходов от Qt до Qmax включительно | ±2% |
| Емкость счетного механизма | 99999,999 м3 |
| Цена деления младшего разряда | 0,0001 м3 |
| Диапазон рабочих температур | |
| для учета холодной воды | от +5 до +30°С |
| для учета горячей воды | от +5 до +90°С* |
| Макс. рабочее давление воды, не более | 1 МПа |
| Потеря давления при Qmax, не более | 0,1 МПа |
| Порог чувствительности | не более 0,5 Qmin |
| Номинал. диаметр резьбового соединения на корпусе счетчика | 1,0 дюйм |
| номинальный диаметр резьбового соединения штуцеров | 03.04.14 дюйм |
| Габаритные размеры (длина, высота, ширина) не более | 130х82х76 мм |
| * по специальному заказу исполнение для диапазона рабочих температур (+5…+150) °С | |
НОРМА СВКМ-50 счетчики холодной и горячей воды
Счетчики НОРМА СВКМ-50 имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля и имеют следующие исполнения:
— корпус из материала — латунь ЛС-59 с покрытием хромом;
Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп. и указывается в паспорте счетчика.
Параметры низкочастотных импульсов:
— амплитуда импульсов – 3…3,8 В;
— полярность — положительная.
В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6В.
| Наименование модели | Назначение |
| НОРМА СВКМ-50Х | счетчик холодной воды |
| НОРМА СВКМ-50Г | счетчик горячей воды |
| НОРМА СВКМ-50ИХ | счетчик импульсный для холодной воды |
| НОРМА СВКМ-50ИГ | счетчик импульсный для горячей воды |
Технические данные счетчика воды НОРМА СВКМ-50
| Наименование параметра | Значение параметра |
| Диаметр условного прохода, Ду | 50 мм |
| Расход воды Q | |
| Минимальный Qmin | 0,3 м3/час |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Переходный Qt | — |
| Класс В (горизонтальная установка) | — |
| Класс А (вертикальная установка) | — |
| Номинальный Qn | 15 м3/час |
| Максимальный Qmax | 30 м3/час |
| Пределы допускаемой относительной погрешности | — |
| в диапазоне расходов от Qmin до Qt | ±5% |
| в диапазоне расходов от Qt до Qmax включительно | ±2% |
| Емкость счетного механизма | 99999,999 м3 |
| Цена деления младшего разряда | 0,0001 м3 |
| Диапазон рабочих температур | |
| для учета холодной воды | от +5 до +30°С |
| для учета горячей воды | от +5 до +90°С* |
| Макс. рабочее давление воды, не более | 1 МПа |
| Потеря давления при Qmax, не более | 0,1 МПа |
| Порог чувствительности | не более 0,5 Qmin |
| Номинал. диаметр резьбового соединения на корпусе счетчика | 1,0 дюйм |
| номинальный диаметр резьбового соединения штуцеров | 03.04.14 дюйм |
| Габаритные размеры (длина, высота, ширина) не более | 130х82х76 мм |
| * по специальному заказу исполнение для диапазона рабочих температур (+5…+150) °С | |
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные
партнёрства с 100+ производителями приборов
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.
