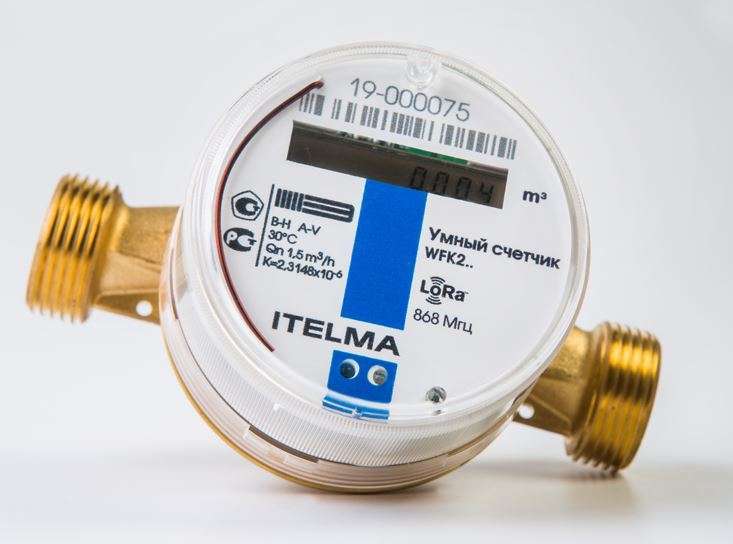

Квартирные электронные универсальные крыльчатые счетчики питьевой воды WFKE-, WFWE-15/20 (водосчетчики для квартир Ду 15, 20) предназначены для учета потребления холодной и горячей воды (ХВС и ГВС), в системах водоснабжения в индивидуальных домах, в квартирах, офисах и административных зданиях.
Для удаленного считывания данных счетчики воды WFKE-15/20, WFWE-15/20 оснащены, в зависимости от модификации (см. таблицу ниже) проводным или беспроводным интерфейсом, с помощью которого счетчик передает в проводную цепь или в радиоканал текущую информацию о своем состоянии и данные архива по специальному протоколу.
Метрологический класс В и С.
Типичными пользователями электронных счетчиков воды WFKE-, WFWE-15/20 являются:
— строительные организации
— эксплуатирующие организации (ДЕЗ, РЭУ, ЖСК, ТСЖ)
— индивидуальные потребители,
— промышленные предприятия.
Допускается использование счётчика холодной воды WFKE в качестве счётчика горячей воды и счётчика горячей воды WFWE в качестве счётчика холодной воды. Для удобства пользователей мы рекомендуем устанавливать счётчики горячей и холодной воды в соответствии с цветовой маркировкой.
| Модель и модификация счетчика воды | Описание модификации | |
| WFKE/WFWE 15.С1/15.В1-080/110-485-0 WFKE/WFWE 20.В1-130-485-0 |
проводной интерфейс RS‑485, протокол обмена Modbus, степень защиты IP54 | |
| WFKE/WFWE 15.С1/15.В1-080/110-МВ-0 WFKE/WFWE 20.В1-130-МВ-0 |
проводной интерфейс M-Bus, протокол обмена M-Bus, степень защиты IP54 | |
| WFKE/WFWE 15.С1/15.В1-080/110-МВ1-8 WFKE/WFWE 20.В1-130-МВ1-8 |
беспроводной интерфейс wM-Bus, протокол обмена M-Bus, степень защиты IP68 | |
| WFKE/WFWE 15.С1/15.В1-080/110-L-8 WFKE/WFWE 20.В1-130-L-8 |
беспроводной интерфейс 868 МГц, протокол LoRaWAN, модуляция LoRa, степень защиты IP68 | |
Особенности и преимущества счетчиков воды ITELMA WFKE-, WFWE-15/20:
— Счетчики на воду ITELMA WFKE-, WFWE-15/20 производятся по немецкой лицензии из западно-европейских комплектующих
— Повышенная надежность (срок гарантии 6 лет).
— Межповерочный интервал (МПИ) для счетчиков холодной и горячей воды — 6 лет.
— Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм)
— Устойчивость к повышенной температуре (до 110°С).
Стоимость счетчика воды WFKE-, WFWE-15/20 зависит от модели и модификации (см. таблицу выше), диаметра условного прохода (Ду 15 или 20мм), интерфейса, общего объема заказа и других ценообразующих факторов.
Цена счетчика воды WFKE-, WFWE-15/20 высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить), а также наличие на складе счетчиков воды WFKE-, WFWE-15/20 ITELMA (или срок изготовления) уточняйте у менеджеров отдела продаж.
Также по отдельному заказу может быть поставлено дополнительное оборудование и КМЧ для водосчетчиков — краны шаровые, фильтры сетчатые, редуктор давления и т.д. (см. ниже по тексту подробную информацию о дополнительном оборудовании для счетчиков воды)
Технические характеристики электронных счетчиков воды WFKE-, WFWE-15/20 с RS-485 (водосчетчиков)
Устройство и работа
Счетчик воды WFKE-, WFWE-15/20 состоит из корпуса с камерой, в которую установлена крыльчатка с магнитом и электронного счетного механизма (далее вычислитель).
Вычислитель установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство – 8 разрядный жидкокристаллический дисплей.
Вращение крыльчатки и подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и вывод этого показания на индикатор нарастающим итогом.
Датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей. При этом измерение прошедшего через счетчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в разделе меню нештатных ситуаций.
Счетчики WFKE-, WFWE-15/20 измеряют и отображают на ЖКИ следующие параметры:
— часы реального времени;
— накопленное значение измеренного объема воды с начала эксплуатации;
— накопленные значения объема воды с глубиной архива: почасового — 1440 часов, суточного — 384 суток, помесячного — 192 месяца;
— версию встроенного ПО;
— серийный номер.
Для передачи результатов измерения объема воды во внешние информационные системы счетчики комплектуются беспроводными и проводными модулями.
Беспроводный модуль обеспечивает полудуплексную радиосвязь с базовыми станциями (БС) сети по протоколу LoRaWAN (class A) со скоростью от 250 бит/с до 11 кбит/с в диапазоне 866…869,5 МГц с возможностью работы по открытому или закрытому протоколу, в зависимости от исполнения.
Водосчетчики WFKE-, WFWE-15/20 соответствуют техническим требованиям ГОСТ Р 50193.1-92 при воздействии внешних магнитных полей.
В счетчиках WFKE-, WFWE-15/20 применяется встроенное программное обеспечение (ПО) которое устанавливается в память вычислителя при изготовлении и не может быть изменено в процессе эксплуатации. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Конструкция прибора исключает возможность несанкционированного влияния на ПО счетчик и измерительную информацию. Метрологически значимые параметры и данные защищены от преднамеренного или случайного изменения отсутствием программно-аппаратных интерфейсов связи и механической защитой. ПО имеет уровень защиты “Высокий” от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 – 2014.
Основные параметры счетчиков холодной воды WFKE-15/20, горячей воды WFWE-15/20
| Типоразмер счетчика | WFKE-15/20 D080/110 WFWE-15/20 D080/110 |
WFKE-15/20 E130 WFWE-15/20 E130 |
||
| Вариант установки | H | V | H, V | H, V |
| Метрологический класс | C | B | B | B |
| Расход воды, м3/ч: | ||||
| максимальный (Qmin) | 3,0 | 3,0 | 3,0 | 5,0 |
| номинальный(Qmin) | 1,5 | 1,5 | 1,5 | 2,5 |
| переходный (Qmin) | 0,022 | 0,12 | 0,12 | 0,20 |
| минимальный(Qmin) | 0,008 | 0,015 | 0,015 | 0,02 |
| Пределы допускаемой относительной погрешности счетчиков при выпуске из производства и после ремонта в диапазоне расходов: | ± 5% – от qmin (вкл.) до qt (искл.), ± 2% – от qt (вкл.) до qmax (вкл.); | |||
| Потеря давления на максимальном расходе, МПа | не более 0,1 | |||
| Номинальное рабочее давление, МПа | не более 1,6 | |||
| Температура рабочей среды, °С | от 5 до 90 | |||
| Температура окружающего воздуха при относит. влажности 80%, °С | от 5 до 60 | |||
| Емкость счетного механизма, м³ | 999999,999 | |||
| Минимальная цена деления счетного механизма, м³ | 0,001 | |||
| Тип дисплея | LCD, 9 цифр высотой 4 мм | |||
| Передаточный коэффициент, К, м³/имп | 5,787•10–6 | 9,920•10–6 | ||
| Электропитание — от литиевой батареи номинальным напряжением, В | 3,6 | |||
| Срок службы батареи, лет, не менее | 6 | |||
| Наработка на отказ, ч, не менее | 65000 | |||
| Класс защиты корпуса по ГОСТ 14254-2015 | IP68 в специальном защищенном исполнении. Не нормируется для обычного исполнения | |||
| Длина соединительного кабеля устройств удаленного считывания, м | 1,5 | |||
| Габаритные размеры, мм, не более: – высота – ширина – длина – присоединительные размеры, дюйм | 100 70 80/110 3/4 | 100 75 130 1 | ||
| Масса счетчика, не более, кг | 0,5 / 0,6 | 0,7 | ||
| Межповерочный интервал (МПИ), лет | 6 | |||
| Гарантийный срок, лет | 6 | |||
| Средний срок службы, лет, не менее | 12 | |||
Возможные ошибки при оформлении заказа на квартирные (индивидуальные) умные водосчетчики ITELMA WFKE15, WFKE20, WFWE15, WFWE20 Ду15, Ду20
При заказе тахометрических квартирных (индивидуальных) умных водосчетчиков ITELMA WFKE15, WFKE20, WFWE15, WFWE20 Ду15, Ду20 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: горячеводный холодноводный бытовой водомер измеритель расхода расходомер водометр, датчик преобразователь расхода потока, флоуметр, флуометр, умный прибор учета воды водопотребления водорасхода водоучета, регистратор, сигнализатор, сенсор, детектор, индикатор, указатель, устройство, тепловодомер, тепло-водомер и и прочие ошибки в названии прибора..
— неправильные обозначения модели: WFKE15, WFKE20, WFWE15, WFWE20, WFKE2, WFK2, WFWE2, WFW2, WF-KE, WF-WE, WKFE, WWFE и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: water meter wfke-15/20 wfwe-15/20 itelma, smart water-meter, digital water meter flow meter, ehlektronnye schetchiki vody wfke wfwe-15-20, ЦАЛУ, ЦАЦУ (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на смарт-водосчетчики Ителма WFKE15/20, WFWE15/20, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
