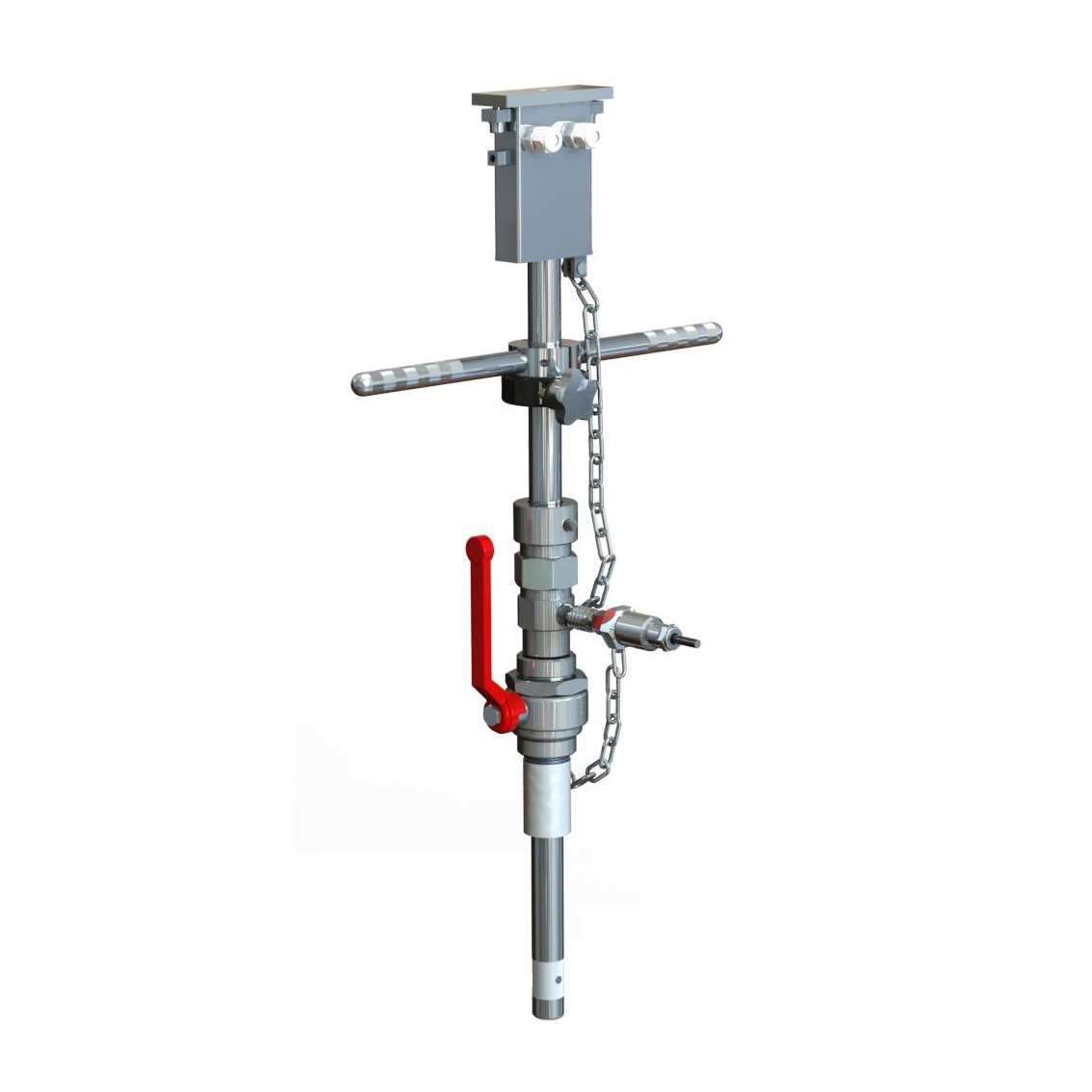

Автономный (энергонезависимый) электромагнитный вставной (погружной) расходомер Isomag-MS3800/ML252 — это современная экономически привлекательная альтернатива классических расходомерам полного сечения (тахометрическим, ультразвуковым, электромагнитным, вихревым и пр.).
Вставной (погружной) расходомер Isomag MS3800/ML252 состоит из электромагнитного погружного измерительного датчика MS3800 (диапазон измерения от 100 до 8000мм) и электронного блока преобразователя — конвертера ML253.
В отличие от классических преобразователей расхода полного сечения (электромагнитного или иного принципа действия) вставной преобразователь расхода Isomag-MS3800/ML252 может устанавливаться без выемки грунта, отключения и переустройства трубопровода практически любого диаметра (Ду100-8000мм).
В настоящее время по заданию ПАО «МОЭК» на базе автономного преобразователя расхода Isomag MS3800/ML252 идет разработка легкомонтажного энергонезависимого теплосчетчика.
Стоимость вставного (погружного) расходомера Isomag-MS3800/ML252 начинается от 199 500 рублей* и зависит от варианта исполнения, модификации, глубины погружения (вставка 300, 500, 700, 1000мм) и цен на дополнительное оборудование и комплектацию (спец. кабель, USB-коннектор, шаровой кран, бобышка, приспособление для врезки под давлением, автономный регистратор данных Cello и пр.) — пример расчета стоимости спецификации см. ниже (все цены указаны без НДС, учета скидок, акций и спец.предложений — конкретные условия и цены уточняйте у менеджеров).
Также рекомендуем ознакомиться с описанием недорогого автономного односистемного вычислителя расхода и тепловой энергии — тепловычислитель СПТ-941.20 (IP54, входы 1х(3V+3P+3T), энергонезависимая память, выходы RS232 оптический, работа с GSM/GPRS/3G модемами) — цена базовой мод. 13 600 руб.
Автономный вставной расходомер Isomag-MS3800/ML252 легко и относительно быстро устанавливается без нарушения нормального режима подачи воды (прямо под рабочим давлением) и может так же легко демонтироваться для периодической калибровки и очистки, осмотра или установки на новые участки трубопровода (фактически являясь переносным (портативным) электромагнитным расходомером, не требующим внешнего питания).
Регистратор данных Cello
Преобразователь расхода MS3800/ML252 — профессиональный измерительный инструмент, как для организации стационарного учета и как портативный переносной расходомер для контроля расходов в диктующих точках сети, для построения гидравлической модели сети, локализации утечек, построения профиля скоростей потоков. Высокая чувствительность позволяет ему, перемещаясь вверх/вниз по вертикальному сечению трубы, получить и построить профиль (эпюру) скоростей потока и установить гидравлические проблемы, добиться от расходомера максимальной точности.
К числу характерных особенностей прибора следует отнести исключительно широкий диапазон измеряемых величин расходов при минимальных скоростях потока, существенно меньших, чем те, которые могут измеряться «механическими»(тахометрическими) преобразователями или датчиками перепада давлений на стандартных сужающих устройствах (диафрагмах, соплах). Отсутствие в MS3800/ML252 движущихся частей значительно повышает надежность прибора и снижает потребность в техническом обслуживании.
Погружной расходомер Isomag MS3800/ML252 оснащен программируемыми цифровыми и аналоговыми выходами и совместим практически со всеми используемыми в мировой практике водного хозяйства системами регистрации данных о расходе воды, что позволяет его активно применять в системах водозабора и водораспределения.
Автономный измеритель расхода MS3800/ML252 имеет моноблочную конструкцию и состоит из электромагнитного измерительного датчика расположенного на конце монтажного стержня MS-3800 и электронного блока — преобразователя (конвертера) — ML-252.
Автономный (энергонезависимый) расходомер MS3800/ML252 особенно удобен в тех местах, где нет источника электропитания (220В/50Гц). Встроенные элементы питания электронного блока ML-252 рассчитаны в среднем на 5 лет бесперебойной работы (при рациональном режиме снятия показаний).
Технические характеристики вставного расходомера Isomag-MS3800/ML252
| Параметр | Значение параметра — Спецификация |
| Длина вставки (погружной части) | 150, 300, 500, 700 или 1000 мм после расчета глубины погружения фиксируется ограничителем |
| Минимальный / максимальный условный проход трубы (номинальный внутренний диаметр трубы — Ду) | От 100мм до 8000мм (на больших Ду допустима установка на 1/8 диаметра трубы — в точку среднепоточной (средне-аксиальной скорости), в остальных случаях электроды выводятся на на ось трубопровода). |
| Диапазон измерений | Двунаправленный от 0,01м/с до 5м/сек (максимум может быть ниже в зависимости от длины вставки и положения в трубе) |
| Точность измерения скорости и расхода | ± 2мм/сек или ± 2%, в зависимости от того, какое значение больше. См. ISO 7145-1982 |
| Повторяемость | ± 0,5% от скорости |
| Определение расхода | Предполагает полностью установившийся профиль расхода |
| Выборка для замеров | Непрерывно, либо программируется 1 – 90 секунд Установлено по умолчанию на 15 секунд |
| Минимальная удельная проводимость жидкости | 5μS/cm |
| Резьбовое соединение | 1 дюйм (25мм) |
| Номинальное давление в трубопроводе — PN | 16 бар (1,6МПа) |
| Материал датчика | политетрафторэтилен (PTFE) |
| Материал корпуса | SS304 (нержавеющая сталь) |
| Материал электродов | SS316 (нержавеющая сталь) |
| Диапазон температур жидкости — Тис | От -20 до +150°C (предполагает морозоустойчивые условия) |
| Безопасность | Зонд снабжен противовибрационной цепью |
| Отбор давления | Гнездовое быстросъемное соединение |
| Версии Компактная версия |
Датчик со встроенным конвертером ML-252 |
| Защита Компактная версия |
IP68 (затопляемый) |
| Питание Компактная версия |
Литиевые аккумуляторы; срок службы ≤6 лет (в зависимости от частоты срока отбора проб и внешней температуры), либо внешний источник; 10-35V постоянного тока |
| Электрический выход: Выходной сигнал Единицы измерения Соединение |
Импульсы, пропорциональные скорости/расходу – Fmax 32 Hz Программируются Программируются |
| Система коммуникации с ПК | интерфейс — USB |
Монтаж расходомера MS3800/ML252
Установка погружного расходомера MS3800/ML252 проста и не зависит от степени внешней и внутренней коррозии трубопровода. Вставной преобразователь расхода MS3800/ML252 может измерять одновременно расход, и давление (предусмотрен штуцер отбора давления через капиллярную линию (поставляется опционально).
Пример установки расходомера MS-3800 показан на рисунке ниже. Для сверления отверстия в трубе используются специальные приспособления(машинку) для врезки под давлением, с ручным и механическим приводом (поставляется опционально).
Электромагнитный вставной расходомер Isomag-MS3800/ML252 предназначен для установки на существующие трубопроводы, через небольшое отверстие (25 мм) без остановки водоснабжения. Обычно датчики электромагнитного зонда устанавливается в одну из двух позиций: либо на центральной линии — на оси трубы, либо на расстоянии 1/8 диаметра трубы (точка средней аксиальной скорости). Такое размещение обеспечивает высокую точность измерения скорости потока и объемного расхода.
Как и любые другие первичные преобразователи расхода (ППР) Isomag MS3800/ML252 требует прямые участки до и после. Но расходомер имеет функцию построения профиля скоростей, благодаря которой его можно установить в любом месте, предварительно построив эпюру скоростей при помощи специального программного обеспечения (ПО).
Пример расчета стоимости* спецификации при заказе узла учета расхода с двумя расходомерами MS3800-A8/MLS252-А1А2B
| Наименование товара (краткое техническое описание) | Количество, шт. | Цена, руб. без НДС |
Сумма, руб. без НДС |
| Расходомер вставной MS3800-1A8/ML252-A1A2B глубина погружения до 300 мм | 1 | 189 500 | |
| Расходомер вставной MS3800-2A8/ML252-A1A2B глубина погружения до 500 мм | 1 | 199 500 | |
| Кабель MS3800 (для программирования расходомера) | 1 | 2 500 | |
| Кабель импульсного выхода (для расходомера Isomag ML252) | 2 | 5 900 | |
| Кран шаровый Ду32 (в комплекте с футоркой*) | 2 | 2 490 | |
| Регистратор данных Cello 4 (1 канал давления и 2 цифровых входа) | 2 | 69 000 | |
| USB-кабель для соединения с регистратором | 1 | 9 500 | |
| Стандартный кабель импульсного входа | 2 | 6 900 | |
| Гибкая импульсная трубка | 2 | 2 690 | |
| Машинка для врезки под давлением | 1 | 29 900 | |
| Ручка для установки расходомера | 1 | 9 900 | |
| Итого: | |||
| Итого НДС: | |||
| Всего к оплате: | |||
Базовые условия сотрудничества:
- Условия оплаты: 100% предоплата
- Срок поставки: 6-8 недель
- Гарантия на поставленное оборудование: 12 месяцев
Стоимость вставного (погружного) расходомер Isomag-MS3800/ML252 зависит от варианта исполнения, модификации, глубины погружения (вставка 300, 500, 700, 1000мм) и цен на дополнительное оборудование и комплектацию (спец. кабель, USB-коннектор, шаровый кран, бобышка, приспособление для врезки под давлением, регистратор данных Cello и пр.).
В прайс-листе все цены на расходомеры указаны на базовое исполнение, без НДС, учета скидок, акций и спец.предложений (конкретные условия и цены уточняйте у менеджеров при заказе).
Дополнительное оборудование и аксессуары для расходомера MS-3800/ML-252
Кабель IF22, 3м, USB-коннектор, для конвертера ML252
(для программирования MS-3800/ML-252)
Кабель импульсного входа (для Isomag ML252)
Приспособление для врезки под давлением (машинка)
Регистратор данных Cello-4
(Cello-4 — автономный (со встроенной аккумуляторной батареей) 3-х канальный регистратор данных расхода и давления с передачей при помощи, SMS/GPRS, IP68)
Стандартный кабель импульсного входа (для регистратора)
USB-кабель для соединения с регистратором
Кран шаровый Ду32 (в комплекте с футоркой (переходником)).
Бобышка — адаптер под приварку из нержавеющей стали.
Линейка-толщиномер — изогнутый герметичный угловой шток-линейка для точного определения внутреннего диаметра трубопровода, находящегося под давлением, вводится через шаровой кран.
Также возможна комплектация измерительно-вычислительным блоком — вычислителем расхода или тепловычислителем для использования в составе узлов учета тепловой энергии (УУТЭ) совместно с комплектом термопреобразователей (платиновых термометров сопротивления).
(рекомендуем ознакомиться с описанием недорогого автономного односистемного вычислителя расхода и тепловой энергии — тепловычислитель СПТ-941.20 (IP54, входы 1х(3V+3P+3T), энергонезависимая память, выходы RS232 оптический, работа с GSM/GPRS/3G модемами)).
Дополнительная информация о электромагнитных преобразователях расхода
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, спускники и пр.
— Шкафы монтажные приборные
— КИПиА: вычислители расхода или тепла, манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули связи, радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), индикаторы, регистраторы, архиваторы, вычислители и прочее оборудование.
Кабель и провода.
Общие рекомендации по размещению, монтажу и работе
При монтаже электромагнитных преобразователей расхода (счетчиков жидкости, водосчётчиков) необходимо соблюдать следующие основные условия:
а) Преобразователь расхода (далее Прибор) рекомендуется монтируется только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для электромагнитного счетчика (водосчетчика):
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед водосчетчиком необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, фильтр, грязевик, клапан, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены полнопроходного врезного счетчика воды перед прямым участком до водосчетчика и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед водосчетчиком, но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка электромагнитного преобразователя расходомера на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов или попадание трубопровода под напряжение.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта (форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
** Определения, разъяснения, примечания:
Принцип действия электромагнитного расходомера
В электрическом проводнике, перемещающемся в магнитном поле, возникает электрический ток (по закону электромагнитной индукции). Этот эффект используется в электромагнитном расходомере для определения расхода. Протекающая жидкость отождествляется с проводником, т.е. она должна обладать определенной минимальной проводимостью.
В обладающей электрической проводимостью жидкости, протекающей через магнитное поле, возникает электрическое поле (по закону Фарадея). Контролируемый поток протекает по армированной изолятором трубе, в стенках которой перпендикулярно направлению магнитного поля и потока среды установлены два диаметрально расположенных электрода, с которых снимается напряжение, пропорциональное средней скорости потока среды
Футорка — это вид резьбового фитинга. Представляет собой гайку или втулку, имеющую наружную резьбу для соединения большего диаметра и внутреннюю резьбу для соединения меньшего диаметра.
Аналог вставного Isomag-MS3800/ML252 — расходомер РМ-5-Б погружного типа для Ду300-5000мм:
мод. РМ-5-Б1 — с одним первичным преобразователем скорости.
мод. РМ-5-Б3 — с тремя первичными преобразователями скорости, установленными в одной плоскости поперечного сечения трубы по периметру через 120°.
К электронному блоку преобразователя скорости РМ5-Б могут подключаются термопреобразователи (термометры сопротивления) и датчики избыточного давления для определения количества теплоты, массового расхода и массы измеряемой среды.
Техническая документация
Руководство по установке — Вставной расходомер ISOMAG MS3800, MS3770
Руководство по эксплуатации — Вставной расходомер ISOMAG MS3800
Руководство по установке и эксплуатации — Конвертер ISOMAG ML252
Руководство по эксплуатации — Вставной ультракомпактный расходомер ISOMAG MS3790
