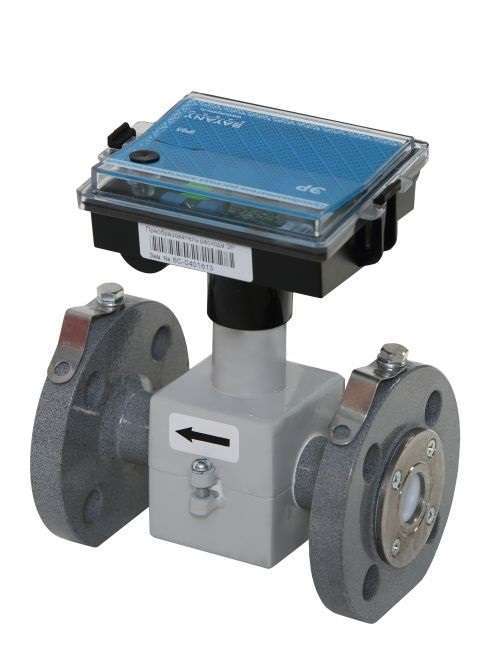

Электромагнитные преобразователи расхода ЭР МФ и ЭР-Д МФ предназначены для измерения объема жидкости, протекающей через его поперечное сечение и преобразования значения объема протекшей жидкости в количество импульсов на выходе. Преобразователи расхода ЭР МФ могут применяться для электропроводящих жидкостей с удельной электрической проводимостью более 10-4 См/м (вода/теплоноситель и др.).
Преобразователи расхода ЭР МФ имеют два исполнения:
ЭР МФ — преобразователь расхода без индикатора;
ЭР-Д МФ — преобразователь расхода с индикатором (счетчик-расходомер с дисплеем). ЭР-Д МФ имеет жидкокристаллический индикатор (ЖКИ).
Также расходомеры ЭР МФ имеют исполнения 20, 32, 50, 80, 150, отличающиеся типоразмером (Ду, мм).
Преобразователи расхода ЭР МФ и ЭР-Д МФ вместе с вычислителями Прима/Прима-С РМД и Дуэт /Дуэт-С РМД, а также термометрами входят в состав общедомовых теплосчётчиков КСТ-22.
Цена на преобразователи расхода КСТ-22 ЭР электромагнитные
Стоимость электромагнитных расходомеров КСТ-22 ЭР зависит от модификации, типоразмера, диаметра условного прохода Ду, комплектации и дополнительных опций, а также других ценообразующих факторов.
| Модификация ЭР/ЭР-Д МФ, Ду в мм | Артикул | Цена без НДС |
| ЭР МФ Ду-20 | 13140112 | 15 400,00 руб. |
| ЭР МФ Ду-32 | 13140114 | 16 900,00 руб. |
| ЭР МФ Ду-50 | 13140116 | 18 800,00 руб. |
| ЭР МФ Ду-80 | 13140118 | 26 000,00 руб. |
| ЭР МФ Ду-150 | 13140121 | 46 000,00 руб. |
| ЭР-Д МФ Ду-20 | 13141112 | 16 900,00 руб. |
| ЭР-Д МФ Ду-32 | 13141114 | 18 400,00 руб. |
| ЭР-Д МФ Ду-50 | 13141116 | 20 300,00 руб. |
| ЭР-Д МФ Ду-80 | 13141118 | 27 500,00 руб. |
| ЭР-Д МФ Ду-150 | 13141121 | 47 500,00 руб. |
ЭР МФ имеет гальванически развязанные импульсные выходы для прямого и реверсного (обратного) потоков. В том случае, если направление потока жидкости совпадает с направлением стрелки на корпусе расходомера – выход подается на выход прямого потока. Если направление потока противоположно стрелке – выход подается на выход реверсного потока. Импульсные выходы выполнены по схеме «открытый коллектор» с длительность импульса, равной половине периода. Сопротивление выхода в замкнутом состоянии не более 10 Ом. Максимальное напряжение 24 В. Максимальный ток 2 мА.
ЭР-Д МФ имеет часы реального времени и энергонезависимую память, в которой 1 раз в час или 1 раз в минуту (в зависимости настройки) сохраняет значения прямого и реверсного объемов. Глубина архива записей – 60 суток при регистрации 1 раз в час или 24 часа при регистрации 1 раз в минуту. Замена батарейки часов производится не реже раз в 5 лет.
ЭР-Д МФ имеет радиоканал, протокол РМД, частота 433 МГц, мощность не более 10 мВт, по которому можно производить чтение архива записей. Чтение рекомендуется выполнять с помощью фирменного онлайн сервиса www.flatmeter.ru.
ЭР-Д МФ может иметь гальванически развязанный интерфейс RS485 для чтения оперативных результатов.
ЭР МФ имеет клемму «Выход 5B», на которую выведено постоянное напряжение 5В. Клемма «Выход 5B» предназначена для питания тепловычислителя и пр. внешних устройств с током потребления не более 300 мА. Питание «ЭР МФ» осуществляется от внешнего источника питания напряжением 12 В и током не менее 450 мА. (электромагнитные, блок питания в комплекте) В случае питания внешних устройств, рекомендуется использовать источник питания, обеспечивающий ток не менее 1 А. Межповерочный интервал 4 года.
Технические характеристики преобразователей расхода ЭР МФ
| Наименование параметра | Значения для типоразмеров Ду | ||||
| 20 мм | 32 мм | 50 мм | 80 мм | 150 мм | |
| Порог чувствительности, gP, м3/ч | 0,005 | 0,015 | 0,0375 | 0,09 | 0,285 |
| Минимальный расход, gmin, м3/ч | 0,01 | 0,03 | 0,075 | 0,18 | 0,57 |
| Переходный расход, gt1, м3/ч | 0,02 | 0,06 | 0,15 | 0,36 | 1,14 |
| Переходный расход, gt2, м3/ч | 0,04 | 0,12 | 0,3 | 0,72 | 2,28 |
| Максимальный расход, gmax, м3/ч | 10 | 30 | 75 | 180 | 570 |
| Цена импульса на выходе*, л/имп | 1 | 5 | 10 | 25 | 50 |
*Преобразователи расхода «ЭР МФ» могут поставляться с другими ценами импульса по заказу.
Диапазоны расходов и температур преобразователей расхода ЭР
| Наименование параметра | Значения | ||||||
| Ду | 10 мм | 20 мм | 32 мм | 50 мм | 80 мм | 150 мм | 300 мм |
| Порог чувствительности, gP м3/ч | 0,0012 | 0,005 | 0,015 | 0,0375 | 0,09 | 0,285 | 1,25 |
| Минимальный расход, gmin м3/ч | 0,0025 | 0,01 | 0,03 | 0,075 | 0,18 | 0,57 | 2,5 |
| Переходной расход, gt1 м3/ч | 0,005 | 0,02 | 0,06 | 0,15 | 0,36 | 1,14 | 5 |
| Переходной расход, gt2 м3/ч | 0,01 | 0,04 | 0,12 | 0,3 | 0,72 | 2,28 | 10 |
| Максимальный расход, gmax м3/ч | 2,5 | 10 | 30 | 75 | 180 | 570 | 2500 |
| Диапазон температур теплоносителя | 0…+150 °С | ||||||
Основные технические характеристики преобразователей расхода ЭР МФ
| Наименование показателя | Значение показателя |
| Пределы основной относительной погрешности измерений объема и массы в диапазоне от gt2 до gmax | 1% |
| Пределы основной относительной погрешности измерений объема и массы в диапазоне от gt1 до gt2 | 2% |
| Пределы основной относительной погрешности измерений объема и массы в диапазоне от gmin до gt1 | 3% |
| Максимальная температура измеряемой воды (теплоносителя) | 150°С |
| Максимальное давление измеряемой жидкости | 1.6 МПа |
| Потери давления при максимальном расходе | не более 0,0005 МПа |
| Климатическое исполнение в соответствии с ГОСТ 15150 | УХЛ 4 |
| Устойчивость к климатическим воздействиям по ГОСТ 12997 | группа В4 |
| Диапазон температур окружающего воздуха Тос | +5…+ 55°С |
| Относительная влажность | не более 95% |
| Степень пылевлагозащиты | IP 65 |
| Вибропрочность | группа N1 |
| Устойчивость к влиянию внешнего магнитного поля, изменяющегося синусоидально с частотой 50 Гц | 400 А/м |
| Диапазон температур при транспортировке | -50…+50°С |
| Влажность при транспортировке | не более 95% при температуре 35°C |
Особенности конструкции и измерительного процесса
Принцип работы преобразователей расхода ЭР основан на измерении уровня ЭДС, возникающей в жидкости, движущейся в магнитном поле. Под воздействием магнитного поля, создаваемого электромагнитами, образуется ЭДС, напряжение которой пропорционально объемному расходу жидкости. ЭДС снимается электродами, усиливается усилителем, преобразовывается в цифровой код аналогово-цифровым преобразователем (АЦП)-формирователем сигнала (УФС) и поступает на микропроцессор. Уровень ЭДС связан с расходом жидкости в трубопроводе функциональной зависимостью, определяемой при градуировке индивидуально для каждого преобразователя расхода.
Зависимость уровня ЭДС от расхода и цена импульса на выходе задаются параметрами инициализации, которые вводятся в память микропроцессора при производстве. Параметры инициализации хранятся в энергонезависимой памяти (EEPROM). Преобразователи расхода исполнения «Д» (с дисплеем) раз в час заносят накопленное значение объема в EEPROM. В случае отключения питания, параметры инициализации и накопленное значение объема сохраняются в EEPROM.
Для подключения ЭР МФ к измерительным приборам (тепловычислителю, счетчику импульсов и т.п.) предусмотрен импульсный выход, выполненный по схеме «открытый коллектор», с длительностью импульса, равной половине периода.
Параметры и габаритные размеры ЭР МФ, необходимые КМЧ
| ЭР МФ | Размеры | КМЧ-2 (3) | Размеры |
 |
Ду-20: L — 155; H — 186 Ду-32: L — 160; H — 214 Ду-50: L — 205; H — 229 Ду-80: L — 240; H — 270 Ду-150: L — 320; H — 352 Фланец по ГОСТ 12820-80 |
 |
Ду-20: L — 78; Ду-32: L — 118; Ду-50: L — 172; КМЧ-1 (фланцы, шпильки, гайки) КМЧ-2 (прямые участки под сварку) КМЧ-3 (прямые участки с ПШ под термометр) |
Особенности монтажа и эксплуатации расходомеров ЭР МФ
Направление потока измеряемой среды системы должно соответствовать направлению стрелки на патрубке ЭР МФ. Счетчики-расходомеры ЭР МФ рассчитаны для размещения на произвольно ориентированном участке трубопровода. Обязательным требованием является полное заполнение трубопровода измеряемой средой. Для монтажа рекомендуется использовать фирменные КМЧ (монтажные комплекты). Термометр рекомендуется устанавливать после ЭР МФ по ходу течения измеряемой среды.
Преобразователи расхода ЭР МФ имеют металлический патрубок с фланцами. При монтаже необходимо электрически соединить фланцы ЭР МФ с ответными фланцами трубопровода (КМЧ). Преобразователи расхода ЭР МФ допускается эксплуатировать в местах, подверженных вибрациям от работающих механизмов на промышленных объектах. Приборы выдерживают вибрации с частотой 10…50 Гц и амплитудой до 0,15 мм.
Подключение «ЭР МФ» производится в следующей последовательности:
— отжав защелки крышки, снять крышку;
— аккуратно, с помощью отвертки разрушить герметизирующую перемычку гермоввода;
— провести кабель через гермоввод, подключить к клеммам.
— затянуть гайку гермоввода, надеть крышку.
