УРАН-1 Установка для проверки средств релейной защиты
Установка предназначена для проверки электрических и временных характеристик простых Уран-1 средств релейной защиты и автоматики. Она позволяет заменить установки ЭУ5000 и ЭУ5001 и их модификации.
Установка Уран-1 состоит из двух блоков: регулировочного и нагрузочного.
Блок регулировочный
Блок предназначен для формирования регулируемого переменного напряжения в диапазоне 0,01 – 410 В с максимальным выходным током до 10 А или регулируемого постоянного (выпрямленного со сглаживанием) напряжения с диапазоном регулировки 0,01 – 240 В и максимальным выходным током 5 А.
Для проверки однополярных выводов последовательной и параллельной обмоток реле постоянного тока блок формирует выпрямленный (без сглаживания) ток Iд с плавной регулировкой в диапазоне 0,01 – 4,5 А. Значения формируемого тока, напряжения и тока Iд одновременно выводятся на жидкокристаллический индикатор.
Для питания оперативных цепей проверяемого устройства защиты блок имеет дополни-тельный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А.
Блок позволяет измерять время срабатывания, возврата или длительность проскальзывающего импульса в диапазоне 0,001 – 99,0 с.
Предусмотрены следующие сервисные функции:
— расчет средних значений тока, напряжения, мощности, времени срабатывания и отпускания, полного сопротивления и коэффициента возврата;
— циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1 – 99, длительности включения 0 – 99 с и паузы 0 – 99 с;
— хранение и возможность просмотра значений десяти последних измерений;
— световое и звуковое сопровождение момента срабатывания проверяемого устройства.
Максимальная потребляемая мощность по цепям питания не более 5500 В•А.
Габаритные размеры блока составляют 510х275х535 мм, масса — не более 38 кг.
Блок нагрузочный
Блок предназначен для формирования переменного тока с диапазоном регулировки 0,5 – 200 А, либо переменного напряжения с диапазоном регулировки 0,1 – 500 В. Измерение и отображение значений формируемых выходных величин осуществляется измерительной схемой блока регулировочного.
Габаритные размеры блока составляют 510х190х535 мм, масса — не более 29 кг.
Приборная стойка Уран-Т

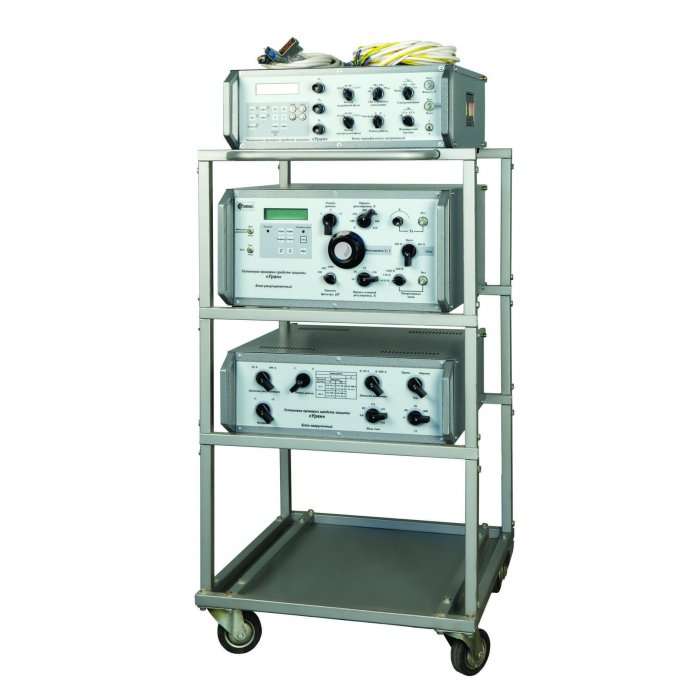

Дополнительно установки Уран-1 можно доукомплектовать специальной мобильной приборной стойкой Уран-Т, позволяющей легко перемещать установки Уран-1 и Уран-2.
