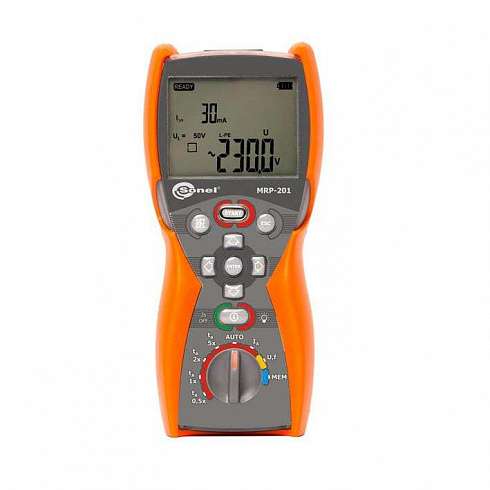

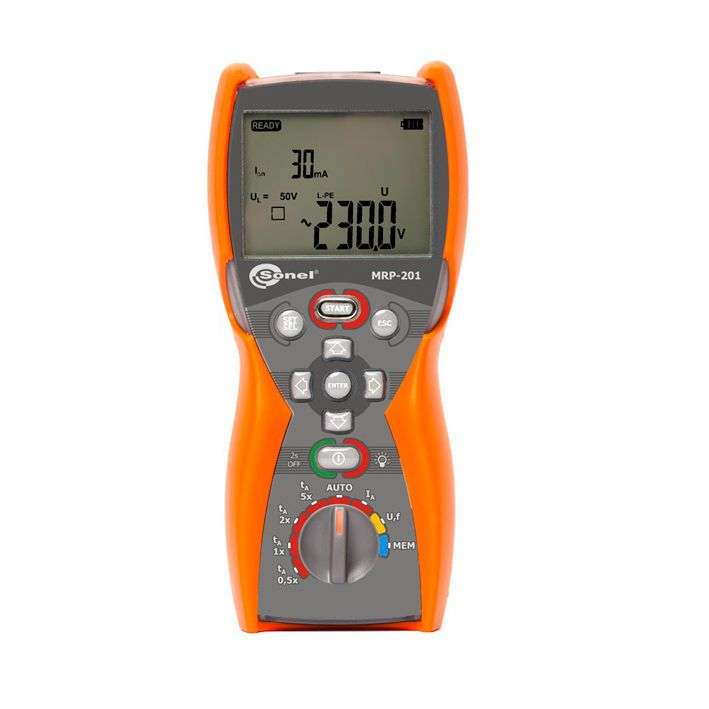

MRP-201 Измеритель напряжения прикосновения и параметров УЗО
Назначение измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201
Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.
Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1).
Характеристики измерителя MRP-201
| ИЗМЕРЕНИЕ ДЕЙСТВУЮЩЕГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА | ||||
| Диапазон | Разрешение | Погрешность основная | ||
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | ||
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | ||
| Диапазон частоты 45…65 Гц | ||||
| ИЗМЕРЕНИЕ ЧАСТОТЫ | ||||
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | ||
| Диапазон напряжения: 50…500В | ||||
| ИЗМЕРЕНИЕ ПАРАМЕТРОВ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ (УЗО) | ||||
| Номинальное напряжение работы Un: 220 В, 230 В, 240 В; Рабочий диапазон напряжений: 180…270 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45…65 Гц. Контроль правильности подключения PE проводника с помощью электрода прикосновения. | ||||
| ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ tA УЗО | ||||
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
| Общего типа и с малой задержкой | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс | |||
| *- для IΔn=»10 мА и 0,5 IΔnосновная погрешность (2% tA+ 3 е.м.р.) | ||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ RE | ||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| 10 мА | 0,01″ кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||
| 1000 мA | 1 Ом..50 Ом | 400 мA | ||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ UB, ОТНЕСЕННОГО К НОМИНАЛЬНОМУ ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ | ||||
| Диапазон | Разрешение | Номинальный ток | Основная погрешность | |
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. | |
| 10..99,9 В | 0..15% UB | |||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ IAДЛЯ СИНУСОИДАЛЬНОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА | ||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA | |||
| 1000 мA | 330..1000 мA | |||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 7510 мс. | ||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА И ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА С ПОСТОЯННОЙ СОСТАВЛЯЮЩЕЙ 6мA | ||||
| 10 мA | 1,5..20,0 мA | 0,1 мA | 0,15 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 4,5..42,0 мA | 0,15 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 15..140 мA | 1 мA | ||
| 300 мA | 45..420 мA | |||
| Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки Время протекания тока измерения макс. 14710 мс. | ||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО ( IA) ДЛЯ ПОСТОЯННОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА | ||||
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,2 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 6..60 мA | 1 мA | ||
| 100 мA | 20..200 мA | |||
| 300 мA | 60..600 мA | |||
| Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 4500 мс | ||||
«е.м.р.» — единица младшего разряда
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 |
| Питание измерителя | щелочные батарейки 4×1,5 В AA или аккумуляторы NiMH тип АА 4 шт. |
| Температура хранения | -20…+70°C |
| Температура рабочая | -10…+50°C |
| Количество измерений (для аккумуляторов) | >6000 (2 измерения / минуту) |
| Память результатов измерения | 990 ячеек, 10000 результатов |
| Интерфейс | радиоканал OR-1 (USB) |
Комплектация измерителя MRP-201
— Адаптер WS-05 с сетевой вилкой UNI-SCHUKO (1 шт.)
— Беспроводной интерфейс OR-1 (USB) (1 шт.)
— Зажим «Крокодил» изолированный жёлтый K02 (1 шт.)
— Зонд острый с разъёмом «банан» голубой (1 шт.)
— Зонд острый с разъёмом «банан» красный (1 шт.)
— Крепеж «свободные руки» (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» голубой (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» желтый (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
— Ремень для переноски прибора M1 (1 шт.)
— Футляр М6 (1 шт.)
— Элемент питания алкалиновый 1,5V AA LR6 (4 шт.)
