Арт. 851

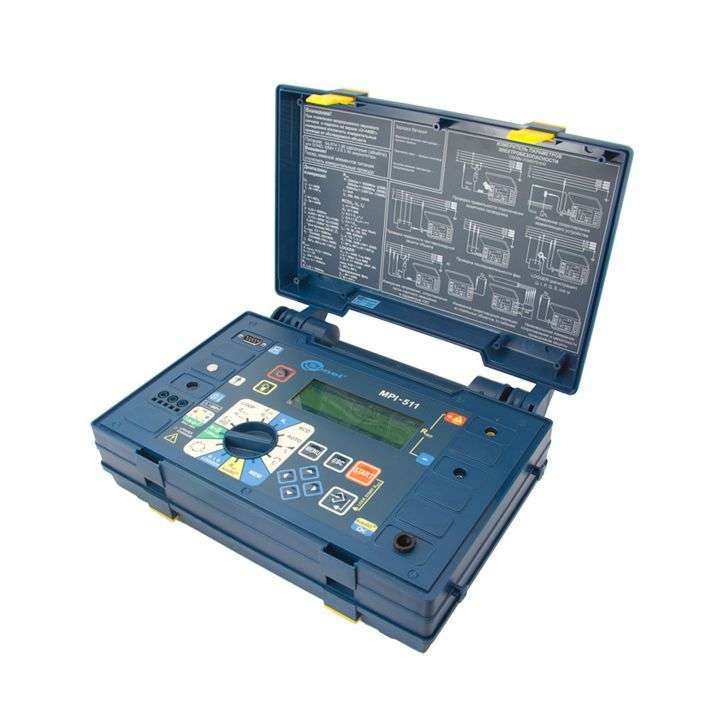

MPI-511 Измеритель параметров электробезопасности электроустановок
Назначение измеритель параметров электробезопасности электроустановок MPI-511
Многофункциональный цифровой измеритель MPI-511 предназначен для измерения:
— параметров петли короткого замыкания (полного, активного и реактивного сопротивления);
— тестирования параметров УЗО (АС, А и В-типов);
— измерение сопротивления изоляции до 3 ГОм напряжением 250, 500, 1000 В;
— измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом;
— контроль последовательности чередования фаз;
— оценка сопротивления заземляющих устройств;
— измерение и регистрация действующего значения переменного тока (0…999 А) и напряжения (0…440 В), частоты (45…65 Гц), мощности (полной, активной и реактивной), cos;
— память результатов измерений 990 ячеек;
— дополнительная память 10000 ячеек (в режиме регистратора);
— интерфейс RS-232 для передачи данных в компьютер.
Основные характеристики измерителя MPI-511
— измерение сопротивления цепей «фаза-нуль» и «фаза-фаза» (полное, активное и реактивное);
— автоматический расчёт значения ожидаемого тока короткого замыкания;
— измерение сопротивления цепи «фаза-защитный проводник PE», не приводя к срабатыванию УЗО;
— проверка целостности цепи;
— измерение сопротивления заземляющих устройств;
— измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
— измерение и регистрация переменного тока, напряжения и частоты измеряемой цепи, мощности (полной, активной, реактивной), коэффициента мощности;
— проверка переключателей УЗО типа АС, А и В с номинальными токами 10, 30, 100, 300, 500 и 1000 мА (ток и время отключения);
— автоматический выбор диапазона измерения;
— измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями — 250, 500 и 1000 В;
— измерение сопротивления низким напряжением;
— проверка последовательности чередования фаз;
— память на 10000 отдельных результатов измерения;
— дополнительная память регистратора 10000 ячеек;
— передача данных в компьютер.
Характеристики измерителя MPI-511
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (КРОМЕ ФУНКЦИИ LOGGER) | ||||
| Диапазон | Разрешение | Основная погрешность | ||
| 0 … 440 В | 1 В | ± (2 U + 2 е.м.р.) | ||
| Диапазон частоты 45 … 65 Гц | ||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (ДЛЯ ФУНКЦИИ LOGGER) | ||||
| 0 … 440 В | 1 В | ± (2 U + 2 е.м.р.) | ||
| Диапазон частоты 45 … 65 Гц True RMS | ||||
| ИЗМЕРЕНИЕ ЧАСТОТЫ | ||||
| 45,0 … 65,0 Гц | 0,1 Гц | ± (0,1% F + 1 е.м.р.) | ||
| Диапазон напряжения: 50 … 440В | ||||
| ИЗМЕРЕНИЕ ТОКА (TRUE RMS) | ||||
| 0,0 … 99,9 мА | 0,1 мА | ± (5% I + 3 е.м.р.) | ||
| 100 … 999 мА | 1 мА | ± (5% I ) | ||
| 1,00 … 9,99 A | 0,01 A | ± (5% I ) | ||
| 10,0 … 99,9 A | 0,1 A | ± (5% I ) | ||
| 100 … 999 A | 1 A | ± (5% I ) | ||
| Номинальная частота сети fn: 50Гц, 60 Гц * — Нужно дополнительно учесть ошибку клещей тока | ||||
| ИЗМЕРЕНИЕ МОЩНОСТИ АКТИВНОЙ (P), РЕАКТИВНОЙ (Q), ПОЛНОЙ (S) И cos φ | ||||
| 0,00 … 9,99 Вт | 0,01 Вт | ± (7% S + 10 е.м.р.) | ||
| 10,0 … 99,9 Вт | 0,1 Вт | ± (7% S + 5 е.м.р.) | ||
| 100 … 999 Вт | 1 Вт | ± 7% S | ||
| 1,00k … 9,99 кВт | 0,01 кВт | ± 7% S | ||
| 10,0k … 99,9 кВт | 0,1 кВт | ± 7% S | ||
| 100k … 440 кВт | 1 кВт | ± 7% S | ||
| Диапазон напряжений: 0 … 440 В; Диапазон токов: 0 … 1000 A; Номинальная частота сети fn: 50 Гц, 60 Гц; Число фаз измеряемой цепи: 1; Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01); | ||||
| ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE, ZL-n, ZL-L ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ Zs | ||||
| Диапазон измерений согласно IEC 61557: 0,25 … 1999 Ом (для измерительного провода с сетевой вилкой): | ||||
| 0…19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) | ||
| 20,0…199,9 Ом | 0,1 Ом | ± (5% Zs + 5 е.м.р.) | ||
| 200…1999 Ом | 1 Ом | ± (5% Zs + 5 е.м.р.) | ||
| Номинальное напряжение работы Unl-n / Unl-l: 115/200 В, 220/380 В, 230/400 В; Рабочий диапазон напряжений: 100 … 250 В (для ZL-PE и ZL-n) или 100 … 440 В (для ZL-L ) Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45 … 65 Гц; Максимальный ток (для 400 В): 40 А (10 мс); Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE) | ||||
| ПОКАЗАНИЯ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ: АКТИВНОГО Rs И РЕАКТИВНОГО Xs | ||||
| 0…19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) | ||
| 20,0…199,9 Ом | 0,1 Ом | ± (5% Zs + 5 е.м.р.) | ||
| Расчет и отображение для Zs< 200 Ом | ||||
| ИЗМЕРЕНИЕ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ Ik | ||||
| Диапазоны измерения согласно IEC 61557 (для измерительного провода с сетевой вилкой): 0,058 … 467 A для Un= 115 В; 0,100 … 813 A для Un= 200 В, только ZL-L; 0,110 … 894 A для Un= 220 В; 0,115 … 935 A для Un= 230 В; 0,190 … 1545 A для Un= 380 В, только ZL-L; 0,200 … 1626 A для Un= 400 В, только ZL-L; | ||||
| 0,058 … 1,999 A | 0,001 A | Рассчитывается на основании погрешности для петли короткого замыкания | ||
| 2,00 … 19,99 A | 0,01 A | |||
| 20,0 … 199,9 A | 0,1 A | |||
| 200 … 1999 A | 1 A | |||
| 2,00 … 19,99 кA | 0,01 кA | |||
| 20,0 … 40,0 кA | 0,1 кA | |||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE RCD (БЕЗ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ УЗО) ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ Zs | ||||
| Диапазон измерения согласно IEC 61557: 0,5 … 1999 Ом | ||||
| 0 … 19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) | ||
| 20,0 … 199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) | ||
| 200 … 1999 Ом | 1 Ом | ± (6% Zs+ 5 е.м.р.) | ||
| Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA; Номинальное рабочее напряжение Un: 115 В, 220 В, 230 В; Рабочий диапазон напряжений: 100 … 250 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45 … 65 Гц; Контроль правильности соединения зажима PE при помощи электрода касания. | ||||
| ПОКАЗАНИЯ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ: АКТИВНОГО Rs И РЕАКТИВНОГО Xs | ||||
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) | ||
| 20,0..199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) | ||
| Расчет и отображение для величины Zs< 200 Ом | ||||
| ПОКАЗАНИЯ ТОКА КОРОТКОГО ЗАМЫКАНИЯ Iк | ||||
| Диапазоны измерения согласно IEC 61557: 0,058 … 230 A для Un= 115 В; 0,100 … 400 A для Un= 200 В; 0,110 … 44 A для Un= 220 В; 0,115 … 460 A для Un= 230 В; 0,190 … 760 A для Un= 380 В; 0,200 … 800 A для Un= 400 В. | ||||
| 0,058 … 1,999 A | 0,001 A | Рассчитывается на основании погрешности для петли короткого замыкания | ||
| 2,00 … 19,99 A | 0,01 A | |||
| 20,0 … 199,9 A | 0,1 A | |||
| 200 … 1999 A | 1 A | |||
| 2,00 … 19,99 кA | 0,01 кA | |||
| 20,0 … 40,0 кA | 0,1 кA | |||
| ИЗМЕРЕНИЕ ПАРАМЕТРОВ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ УЗО | ||||
| Номинальное напряжение работы Un: 115 В, 220 В, 230 В; Рабочий диапазон напряжений: 100 … 250 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45 … 65 Гц. | ||||
| ТЕСТ ОТКЛЮЧЕНИЯ УЗО И ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ tA (ДЛЯ ФУНКЦИИ ИЗМЕРЕНИЯ tA) | ||||
| Диапазон измерений согласно IEC 61557: 0 мс … до верхней границы отображаемой величины | ||||
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.) |
| 1 IΔn | ||||
| 2 IΔn | 0 … 150 мс | |||
| 5 IΔn | 0 … 40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0 … 200 мс | |||
| 5 IΔn | 0 … 150 мс | |||
| Точность установки дифференцированного тока: для 1* IΔn, 2* IΔnи 5* IΔn — 0..8%; для 0,5* IΔn — -8..0%. | ||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА RE | ||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
| 10 мА | 0,01 кОм … 5,00 кОм | 0,01 кОм | 4 мА | 0 … +10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм … 1,66 кОм | 12 мА | 0 … +10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом … 500 Ом | 1 Ом | 40 мA | 0 … +5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом … 166 Ом | 120 мA | ||
| 500 мA | 1 Ом … 100 Ом | 200 мA | ||
| 1000 мA | 1 Ом … 50 Ом | 400 мA | ||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ UB, ОТНЕСЕННОГО К НОМИНАЛЬНОМУ ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ | ||||
| Диапазон измерения согласно IEC 61557: 10 … 50В | ||||
| 10 мA | 0 … 50 В | 0,1 В | 4 мA | 0 … 10% UB ± 5 е.м.р. |
| 30 мA | 12 мA | |||
| 100 мA | 40 мA | |||
| 300 мA | 120 мA | |||
| 500 мA | 200 мA | |||
| 1000 мA | 400 мA | |||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ IA ДЛЯ СИНУСОИДАЛЬНОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА | ||||
| Диапазон измерения согласно IEC 61557: (0,3 … 1,0) IΔn | ||||
| 10 мA | 3,3 … 10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0 … 30,0 мA | |||
| 100 мA | 33 … 100 мA | 1 мA | ||
| 300 мA | 90 … 300 мA | |||
| 500 мA | 150 … 500 мA | |||
| 1000 мA | 330 … 1000 мA | |||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения — макс. 3200 мс. | ||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ДИФФЕРЕНЦИАЛЬНОГО ПОСТОЯННОГО ПУЛЬСИРУЮЩЕГО ТОКА | ||||
| 10 мA | 4,0 … 20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 14 % IΔn |
| 30 мA | 12,0 … 30,0 мA | 0,4 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40 … 140 мA | 1 мA | ||
| 300 мA | 120 … 420 мA | |||
| 500 мA | 200 … 700 мA | |||
| 1000 мA | 400 … 1400 мA | |||
| Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки; Время протекания тока измерения — макс. 3200 мс. | ||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ПОСТОЯННОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА С ПОСТОЯННОЙ СОСТАВЛЯЮЩЕЙ 6мA | ||||
| 10 мA | 4,0 … 20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 14 % IΔn |
| 30 мA | 12,0 … 30,0 мA | 0,4 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40 … 140 мA | 1 мA | ||
| 300 мA | 120 … 420 мA | |||
| 500 мA | 200 … 700 мA | |||
| 1000 мA | 400 … 1400 мA | |||
| Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки Время протекания тока измерения — макс. 3200 мс. | ||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО ( IA) ДЛЯ ПОСТОЯННОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА | ||||
| 10 мA | 4,0 … 20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 14 % IΔn |
| 30 мA | 12 … 60 мA | 1 мA | ||
| 100 мA | 40 … 200 мA | |||
| 300 мA | 120 … 600 мA | |||
| Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения — макс. 3200 мс | ||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА ( RE) | ||||
| Диапазон | Разрешение | Основная погрешность | ||
| 0,00 … 19,99 Ом | 0,01 Ом | ± (5% RE+ 5 е.м.р.) | ||
| 20,0 … 199,9 Ом | 0,1 Ом | ± (5% RE+ 5 е.м.р.) | ||
| 200 … 1999 Ом | 1 Ом | ± (5% RE+ 5 е.м.р.) | ||
| Номинальное напряжение цепи, используемой в качестве дополнительного источника Un: 115 В, 220 В, 230 В (100 … 250 В); Номинальная частота дополнительной цепи fn: 50 Гц, 60 Гц (45 … 65 Гц); Максимальный ток измерения (для Un=230 В): 23 A (10 мс). | ||||
| ИЗМЕРЕНИЕ ЦЕЛОСТНОСТИ ЦЕПИ И СОПРОТИВЛЕНИЯ НИЗКИМ НАПРЯЖЕНИЕМ ИЗМЕРЕНИЕ ЦЕЛОСТНОСТИ ЗАЩИТНЫХ И КОМПЕНСАЦИОННЫХ СОЕДИНЕНИЙ ТОКОМ ± 200 мA | ||||
| 0,00 … 19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) | ||
| 20,0 … 199,9 Ом | 0,1 Ом | |||
| 200 … 400 Ом | 1 Ом | |||
| Напряжение на открытых зажимах: 4 … 7 В; Исходящий ток при R < 2 Ом: мин. 200 мA; Компенсация сопротивления измерительных проводов; Измерения для тока обеих поляризаций. | ||||
| ИЗМЕРЕНИЕ ЦЕЛОСТНОСТИ ЦЕПИ МАЛЫМ ТОКОМ | ||||
| 0,00 … 19,99 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) | ||
| 200 … 2000 Ом | 1 Ом | |||
| Напряжение на открытых зажимах: 4 … 7 В; Исходящий ток < 7 мA; Звуковой сигнал для измеряемого сопротивления < 30 Ом; Компенсация сопротивления измерительных проводов. | ||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ | ||||
| Диапазон измерения согласно IEC 61557-2 для Un= 250 В: 250 кОм … 1000 MОм | ||||
| 0 … 1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) | ||
| 2,00 … 19,99 MОм | 0,01 MОм | |||
| 20,0 … 199,9 MОм | 0,1 MОм | |||
| 200 … 1000 MОм | 1 MОм | |||
| Диапазон измерения согласно IEC 61557-2 для Un= 500 В: 500 кОм … 1999 MОм | ||||
| 0 … 1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) | ||
| 2,00 … 19,99 MОм | 0,01 MОм | |||
| 20,0 … 199,9 MОм | 0,1 MОм | |||
| 200 … 1999 MОм | 1 MОм | |||
| Диапазон измерения согласно IEC 61557-2 для Un= 1000 В: 1000 кОм … 3,00 ГОм | ||||
| 0 … 1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) | ||
| 2,00 … 19,99 MОм | 0,01 MОм | |||
| 20,0 … 199,9 MОм | 0,1 MОм | |||
| 200 … 1999 MОм | 1 MОм | |||
| 200 … 1999 MОм | 1 MОм | |||
| 2,00 … 3,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) | ||
| Напряжения измерения: 250 В, 500 В и 1000 В; Точность подачи напряжения (Robc [Ом] ≥ 1000*UN [В]): — 0 + 10% от установленной величины; Обнаружение опасного напряжения перед замером; Разрядка измеряемого объекта; Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления; Измерение напряжения на клеммах +RISO, -RISOв диапазоне: 0..600 В. | ||||
| ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗ | ||||
| Указания последовательности фаз: соответствующая, несоответствующая; Диапазон напряжений сети UL-L: 100 … 440 В (45 … 65 Гц); Отображение величины межфазных напряжений. | ||||
| РЕГИСТРАТОР НАПРЯЖЕНИЯ И ПЕРЕМЕННОГО ТОКА | ||||
| Регистрация напряжения UL-n: 0 … 440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER); Диапазон регистрации частоты: 45 … 65 Гц; Регистрация тока (параметры как для измерения тока); Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности); Частота проб: 1 … 99 с (каждую 1сек); Число проб: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности); Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине. | ||||
«е.м.р.» — единица младшего разряда
Дополнительные технические характеристики измерителя MPI-511
| Габариты (Ш x В x Г) | 295 х 222 х 95 мм |
| Масса | 2,2 кг |
| Дисплей | графический 192?64 точек |
| Питание измерителя | элементы питания алкалиновые LR14 (5 шт) |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Количество измерений Z, RE или RCD (для элементов алкалиновых Panasonic POWERМАX 3) | > 3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для элементов алкалиновых Panasonic POWERМАX 3) | > 2000 |
| Время до самовыключения | 2 мин. (в режиме AUTO 3 мин.) |
| Память результатов измерения | 990 ячеек, 10000 записей |
| Интерфейс | порт RS-232 |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
| Прибор соответствует нормам | IEC 61557 |
Комплектация измерителя MPI-511
— Прибор
— Документация
— Ремни «Свободные руки»
— Зажим «Крокодил» изолированный жёлтый K02
— Аккумуляторная батарея NiMH SONEL-05 7,2V
— Кабель сетевой
— Зонд измерительный для забивки в грунт 30 см
— Зарядное устройство для аккумуляторов Z3
— Зажим «Крокодил» изолированный красный K02
— Кабель последовательного интерфейса RS-232
— Провод измерительный 25 м на катушке с разъемами «банан» красный
— Футляр с ремнём L1
— Адаптер WS-01
