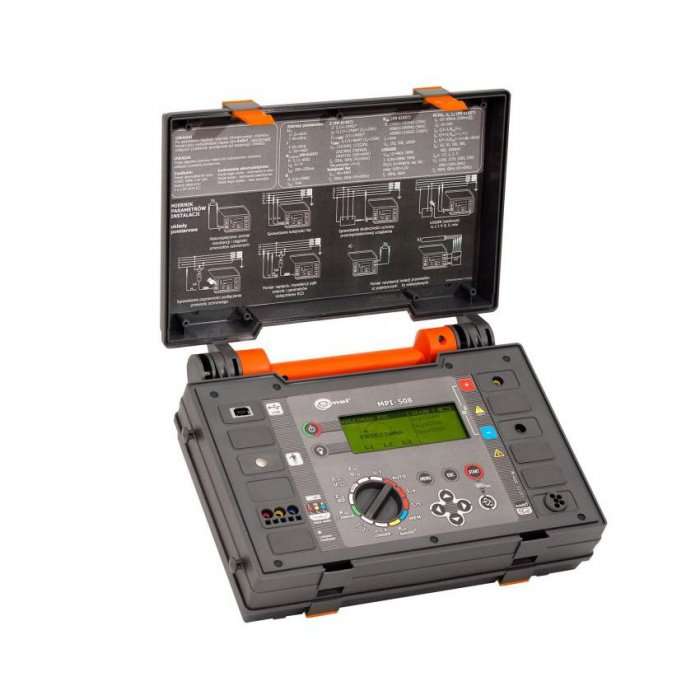

MPI-508 Измеритель параметров электробезопасности электроустановок
Назначение измерителя параметров электробезопасности электроустановок MPI-508
Многофункциональный цифровой измеритель MPI-508 предназначен для измерения:
— параметров петли короткого замыкания (полного, активного и реактивного сопротивления);
— тестирования параметров УЗО (АС и А-типа);
— измерение сопротивления изоляции до 3 ГОм напряжением 250, 500, 1000 В;
— измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом;
— контроль последовательности чередования фаз;
— измерение и регистрация действующего значения переменного тока (0…999 А) и напряжения (0…440 В), частоты (45…65 Гц), мощности (полной, активной и реактивной), cos ;
— память результатов измерений 990 ячеек;
— дополнительная память 10000 ячеек (в режиме регистратора);
— интерфейс USB для передачи данных в компьютер.
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Особенности измерителя MPI-508
Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:
— Действующего значения фазного и междуфазного напряжения переменного тока;
— Частоты переменного тока;
— Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
— Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
— Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
— Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
— Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
— Времени отключения сети при срабатывании УЗО;
— Сопротивления защитного заземления;
— Напряжения прикосновения относительно номинального дифференциального тока;
— Напряжения переменного тока помех;
— Сопротивления защитных проводников;
— Электрического сопротивления малым током;
— Сопротивления электроизоляции.
Для вычисления:
— Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
— Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
— Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
— Последовательности чередования фаз и перекоса фаз по напряжению.
Для запоминания и передачи в компьютер:
— Данных измерений и вычислений.
— Напряжения измерения: 250 В, 500 В и 1000 В;
— Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В]): — 0 + 10% от установленной величины;
— Обнаружение опасного напряжения перед замером;
— Разрядка измеряемого объекта;
— Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
— Измерение напряжения на клеммах +RISO, -RISO в диапазоне: 0..440 В.
Последовательность фаз
— Указания последовательности фаз: соответствующая, несоответствующая;
— Диапазон напряжений сети UL-L: 90…440 В (45…65 Гц);
— Отображение величины межфазных напряжений.
Регистратор напряжения и переменного тока
— Регистрация напряжения UL-n: 0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
— Диапазон регистрации частоты: 45…65 Гц;
— Регистрация тока (параметры как для измерения тока);
— Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
— Выбор интервала между пробами: 1…99 с (с шагом 1сек);
— Число измерений: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
— Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.
Характеристики измерителя MPI-508
| Функции | Диапазон | Разрешение | Основная погрешность |
| измерение напряжения | 0…440 В | 1 В | ±(2 % U + 2 е. м. р.) |
| измерение напряжения (для функции LOGGER) | 0…440 В | 1 В | ±(2 % U + 2 е. м. р.) |
| измерение частоты | 45…65 Гц | 0,1 Гц | ±(0,1 % f + 1 е. м. р.) |
| измерение тока клещами С2 | 0…999 А | 0,1 А | ±(5 % I + 3 е. м. р.) |
| измерение мощности (активной, реактивной, полной), а также cosf (для функции LOGGER) | 0…440 к (Вт, ВА, вар) | 0,01 (Вт, ВА, вар) | ±(7 % S + 10 е. м. р.) |
| измерение сопротивления заземлителя | 0…1999 Ом | 0,01 Ом | ±(5 % RE + 5 е. м. р.) |
| Измерение параметров петли короткого замыкания | |||
| полного сопротивления | 0…1999 Ом | 0,01 Ом | ±(5 % ZS + 5 е. м. р.) |
| активного и реактивного сопротивления | 0…199,9 Ом | 0,01 Ом | ±(5 % ZS + 5 е. м. р.) |
| расчет ожидаемого тока короткого замыкания | 0,001…40 кА | от 0,001 А | -ΔI-; +ΔI |
| Измерение параметров петли короткого замыкания без отключения УЗО | |||
| полного сопротивления | 0…1999 Ом | 0,01 Ом | ±(6 % ZS + 10 е. м. р.) |
| активного и реактивного сопротивления | 0…199,9 Ом | 0,01 Ом | ±(6 % ZS + 10 е. м. р.) |
| расчет ожидаемого тока короткого замыкания | 0,001…40 кА | от 0,001 А | -ΔI-; +ΔI |
| Измерение параметров УЗО | |||
| для синусоидального дифференциального тока | 3,3…1000 мА | 0,1 мА | ±5 % IΔn |
| для дифференциального пульсирующего тока | 4…1400 мА | 0,1 мА | ±10 % IΔn |
| для постоянного дифференциального тока | 4…600 мА | 0,1 мА | ±10 % IΔn |
| время отключения УЗО | 0…300 мс | 1 мс | ±(2 % tА + 2 е.м.р.) |
| сопротивление защитного заземления | 0,01…5 кОм | 1 Ом | ±(5 % RE + 5 е. м. р.) |
| напряжение прикосновения | 0…50 В | 0,1 В | ±(10 % U + 5 е. м. р.) |
| Измерение целостности цепи и сопротивления низким напряжением | |||
| защитных и компенсационных соединений током >200 мА | 0…400 Ом | 0,01 Ом | ±(2 % R + 3 е. м. р.) |
| защитных и компенсационных соединений малым током | 0…2000 Ом | 0,1 Ом | ±(3 % R + 3 е. м. р.) |
| Измерение сопротивления изоляции | |||
| для номинального напряжения 250 В | 0…1000 МОм | от 1 кОм | ±(3 % RISO + 8 е. м. р.) |
| для номинального напряжения 500 В | 0…2000 МОм | от 1 кОм | ±(3 % RISO + 8 е. м. р.) |
| для номинального напряжения 1000 В | 0…3 ГОм | от 1 кОм | ±(3 % RISO + 8 е. м. р.) |
Дополнительные технические характеристики измерителя MPI-508
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт) |
| Температура хранения | -20…+60 °C |
| Температура рабочая | 0…+40 °C |
| Время до самовыключения | 120 секунд |
| Количество измерений Z, RE или RCD (для щелочных элементов питания) | >3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для щелочных элементов питания) | >2000 |
| Дисплей | графический 192×64 точек |
| Память результатов измерения | 990 ячеек, 10000 записей |
| Интерфейс | USB |
| Габаритные размеры, мм | 295х95х222 |
| Масса, кг | 2,2 |
Таблица сравнения
| Измерение | MPI-502 | MPI-505 | MPI-508 | MPI-520 | MPI-525 | MPI-530 | MPI-530-IT |
| Измерение параметров петли «фаза-нуль» | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD |
| Измерение параметров УЗО | AC, A Режим Auto |
AC, A Режим Auto |
AC, A Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto В сетях IT |
| Rcont | + | + | + | + | + | + | + |
| Измерение параметров изоляции | — | 1000В, 3ГОм | 1000В, 3ГОм AutoISO-1000A |
1000В, 3ГОм AutoISO-1000C |
2500В, 10ГОм Каб, Кпол AutoISO-2500 |
1000В, 10ГОм AutoISO-1000C |
1000В, 10ГОм AutoISO-1000C |
| Измерение параметров заземляющих устройств | — | — | — | 3p | 3p | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи |
| U,I,f,Q,P,S,cosφ | — | — | + | + | — | +, гармоники |
+, гармоники |
| LOGGER | — | — | + | — | — | + | + |
| Чередование фаз | — | + | + | + | + | + | + |
| Освещенность (люксметр) |
— | — | — | — | — | + LP1 |
+ LP1 |
| Память/ПК | + OR-1 |
+ USB |
+ USB |
+ USB |
+ USB |
+ USB |
+ USB |
ZL-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
ZL-PE — измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
ZL-L — измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
ZL-PE RCD — измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
U – измерение действующего напряжения сети
I – измерение тока в сети
f – измерения частоты сети
Q – измерение реактивной мощности
P– измерение активной мощности
S– измерение полной мощности
cosφ – измерения коэффициента мощности
LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3
Комплектация измерителя MPI-508
— Измеритель параметров электробезопасности электроустановок MliI-508
— Аккумуляторная батарея NiMH SONEL-05 7,2V
— Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»
— Зажим «Крокодил» изолированный жёлтый K02
— Зажим «Крокодил» изолированный красный K02
— Зарядное устройство для аккумуляторов Z3, модель SYS1319-3012
— Зонд острый с разъемом «банан» голубой
— Зонд острый с разъемом «банан» желтый
— Зонд острый с разъемом «банан» красный
— Кабель последовательного интерфейса USB
— Кабель сетевой
— Провод измерительный 1,2 м с разъёмами «банан» чёрный
— Провод измерительный 1,2 м с разъемами «банан» голубой
— Провод измерительный 1,2 м с разъемами «банан» желтый
— Ремни «Свободные руки»
— Футляр L2
