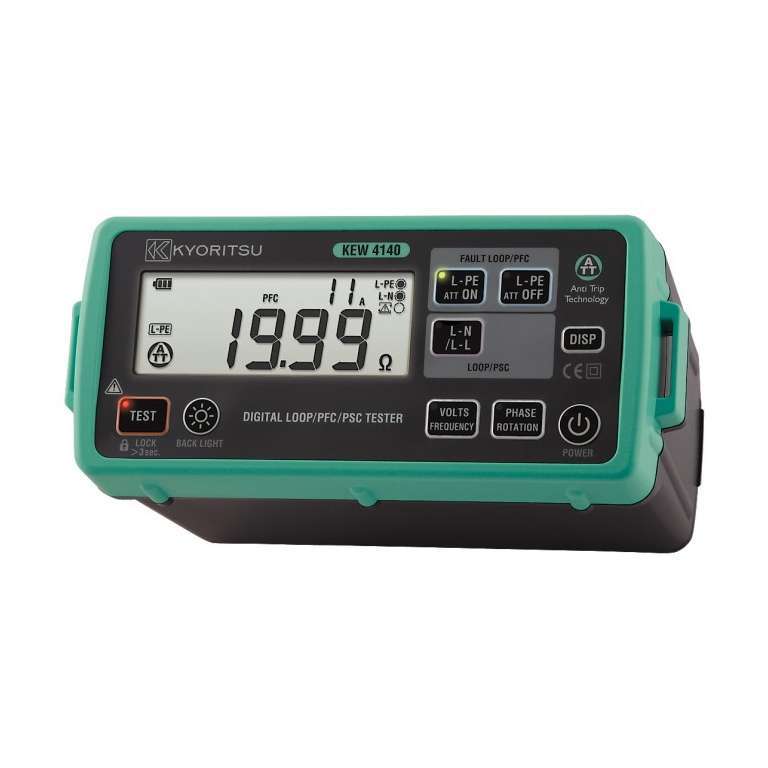

Kyoritsu KEW 4140 Цифровой измеритель полного сопротивления петли «Фаза-Ноль», ожидаемого тока повреждения, предполагаемого тока короткого замыкания с функцией ATT
Особенности цифрового измерителя полного сопротивления петли «Фаза-Ноль» / ожидаемого тока повреждения / предполагаемого тока короткого замыкания с функцией ATT Kyoritsu KEW 4140:
— технология Anti-Trip для проведения полного измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА и более;
— двойная индикация позволяет одновременное проведение измерений например сопротивление Ф-0 и тока повреждения / тока КЗ;
— возможно двухпроводное соединение для проведения измерения сопротивления петли фаза-ноль (L-L, L-N) и предполагаемого тока короткого замыкания (ОТП, PSC);
— измерение чередования фаз в трехфазных сетях, сетевого напряжения и частоты;
— фиксация тестовой кнопки для проведения измерений без рук, с автоматическим запуском измерений;
— подсветка дисплея и кнопок передней панели для комфортной работы в темных местах;
— измерение сопротивления петли фаза-ноль в диапазоне 20/200/2000 Ом с автоподстройкой диапазона;
— измерение ожидаемого тока повреждения (ОТП, PFC) / предполагаемого (ожидаемого) тока короткого замыкания (ОТКЗ, PSC) в диапазоне 2000 А, 20 kA с автоподстройкой диапазона;
— мгновенная проверка проводки на исправность и защита от соединения фаза к фазе;
— прибор защищен от воды и пыли в соответствии со стандартом IP54.
| Измерение полного сопротивления петли «Фаза-Ноль» | |||
| Функция | L-PE ATT Выкл | L-PE ATT Вкл | L-N/L-L |
| Напряжение сети | 230В (50/60Гц) | L-N: 230В (50/60Гц) L-L: 400В (50/60Гц) |
|
| Рабочее напряжение | 100 — 280В (45 — 65Гц) | 100 — 500В (45 — 65Гц) | |
| Диапазон (автоподстройка) | 20/200/2000 Ом | 20/200/2000 Ом (L-N < 20 Ом) | 20 Ом |
| Номинальный измерительный ток при сопротивлении внешнего контура 0 Ом: Величина / продолжительность при 230В |
20 Ом: 6А / 40мс 200 Ом: 2А / 20мс 2000 Ом: 15мА / 500мс |
L-N: 6А / 60мс N-PE: 10мА / прибл. 5с |
20 Ом: 6А / 20мс |
| Точность | ±3% измеренного значения ±4ед.мл.р. (*1) | ±3% измеренного значения ±6ед.мл.р. (*1) | L-N: ±3% измеренного значения ±4ед.мл.р. L-L: ±3% измеренного значения ±8ед.мл.р. |
| Измерение ожидаемого тока повреждения PFC(L-PE) / предполагаемого тока короткого замыкания PSC(L-N/L-L) (*2) | |||
| Функция | ожидаемый ток повреждения PFC | ожидаемого тока повреждения PFC (ATT) | предполагаемый ток короткого замыкания PSC |
| Напряжение сети | 230В (50/60Гц) | L-N: 230В (50/60Гц) L-L: 400В (50/60Гц) |
|
| Рабочее напряжение | 100 — 280В (45 — 65Гц) | 100 — 500В (45 — 65Гц) | |
| Диапазон (автоподстройка) | 2000А / 20кА | 2000А / 20кА (L-N < 20 Ом) | 2000А / 20кА |
| Номинальный измерительный ток при сопротивлении внешнего контура 0 Ом: Величина / продолжительность при 230В |
20 Ом: 6А / 40мс 200 Ом: 2А / 20мс 2000 Ом: 15мА / 500мс |
L-N: 6А / 60мс N-PE: 10мА / прибл. 5с |
20 Ом: 6А / 20мс |
| Проверка чередования фаз | |||
| Рабочее напряжение | 50 — 500В, 45 — 65Гц | ||
| Примечание | Чередование фаз: отображаются как “1,2,3” и знак вращения по часовой стрелке / Обратное чередование фаз: отображаются как “3,2,1” и знак вращения против часовой стрелки. | ||
| Измерение напряжения | |||
| Диапазон измерения напряжения | 0 — 500В, ±2% измеренного значения ±4ед.мл.р. | ||
| Диапазон измерения частоты | 45 — 65 Гц, ±0,5% измеренного значения ±2ед.мл.р. | ||
| Стандарты безопасности | IEC 61010-1 CAT Ⅲ 300В (500В L — L) IEC 61557-1,3,7,10, IEC 60529 (IP54), IEC 61326 (EMC) |
||
| Источник питания | Батареи 1.5V AA × 6 рекомендуется использование алкалиновых (LR6) батарей | ||
| Размер | 84(Д) × 184(Ш) × 133(В)мм | ||
| Вес | 860г., включая батареи | ||
*1: Точность измерения петли Ф-0 отображаемая на дополнительном дисплее синхронизируется с функцией L-N/L-L.
*2: Точность измерения PSC/PFC получена из измеренного полного сопротивления и напряжения.
Комплект поставки Цифровой измеритель сопротивления петли Ф-0 / ОТП / ОТКЗ с функцией ATT KEW 4140:
— 7218А — измерительный кабель с штекером для Европы (SHUKO, Шуко);
— набор кабелей и наконечников (7246: синий / зеленый / красный, 7247: черный / зеленый / красный;
— 9155 — ремешок;
— 9156 — мягкий чехол;
— LR6 × 6;
— руководство по эксплуатации.
