ИМПУЛЬС Устройство для определения тока КЗ в цепях постоянного тока
Устройство определения тока короткого замыкания в сетях постоянного тока Импульс предназначено для определения тока короткого замыкания на шинах и присоединениях сетей постоянного тока напряжением 24 – 220 В с целью выбора уставок защитных автоматов и плавких предохранителей.
Дополнительно устройство Импульс фиксирует длительность короткого замыкания до момента отключения его элементами защиты, как правило, дополнительным автоматическим выключателем.
Импульс подключается в разрыв цепи проверяемого присоединения совместно с дополнительным автоматическим выключателем, предназначенным для отключения тока КЗ.
Устройство ИМПУЛЬС обеспечивает следующие режимы работы:
— Режим тестера, при котором на индикаторе устройства «Импульс» индицируется текущее значение входного напряжения или тока.
— Режим создания КЗ, при котором сначала производится закорачивание цепи, а затем, после срабатывания защиты, расчет измеренных значений.
— Режим просмотра результатов измерений, при котором вывод их на индикатор производится по желанию оператора.
Устройство ИМПУЛЬС имеет встроенные измерители тока и напряжения с максимальным значением по току до 2000 А и по напряжению – до 300 В.
Максимальное значение расчетного тока КЗ –30 кА.
Средняя относительная аппаратная погрешность при измерении тока КЗ и напряжения присоединения не превышает 3%.
Питание устройства «Импульс» осуществляется от источника переменного тока напряжением 220 В частотой 50 Гц и потребляет мощность порядка 30 ВА.
Устройство Импульс сохраняет работоспособность при отклонениях питающего напряжения от 0,85 до 1,1 номинального значения 220 В переменного тока.
Устройство Импульс оснащено развитой системой самотестирования. Набор тестов проводится автоматически каждый раз после включения устройства.

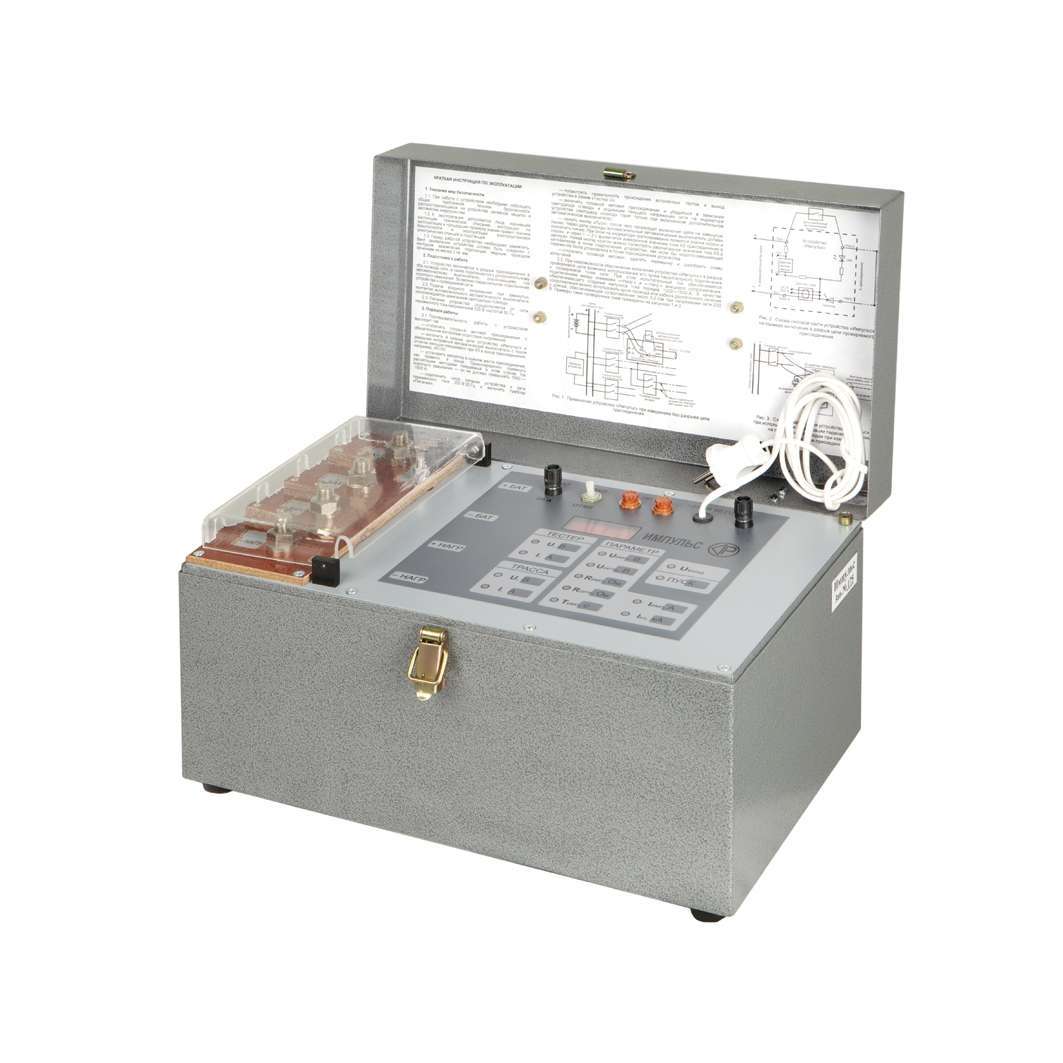

Устройство ИМПУЛЬС является переносным и размещен в металлическом ящике с ручкой для переноски одним человеком.
Технические характеристики устройства для определения тока КЗ в цепях постоянного тока ИМПУЛЬС
| Параметр | Значение |
| Питание | напряжение 220 В частота 50 Гц |
| Максимальное значение по току | до 2000 А |
| Максимальное значение по напряжению | до 300 В |
| Электрическое сопротивление изоляции цепей оперативного питания, а также входных измерительных цепей токов и напряжений относительно корпуса и между собой | не менее 10 МОм |
| Диапазон рабочих температур | от –10 до +45°С |
| Вывод на индикатор | — Измеренное значение тока короткого замыкания присоединения Iимп, А; — Измеренное значения напряжения присоединения до момента короткого замыкания Uсети, В; — Измеренное значения напряжения присоединения в момент короткого замыкания Uимп, В; — Иизмеренная длительность существования короткого замыкания по уровню 0,5 от максимально амплитуды импульса тока Тимп, с; — Рассчитанное значение тока короткого замыкания в точке подключения устройства Iсети, кА; — Рассчитанное значение сопротивления полной цепи при КЗ в конце присоединения Rимп, Ом; — Рассчитанное значение сопротивления сети до точки подключения устройства Rсети, Ом; — Мгновенные значения измеренного тока КЗ в процессе короткого замыкания с интервалом 0,5 мс (Трасса I), А; — Мгновенные значения измеренного напряжения в процессе короткого замыкания с интервалом 0,5 мс (Трасса U), В.Во всех режимах обеспечивается возможность многократного считывания всей имеющейся информации. Примечание: Значения измеренных и рассчитанных параметров хранятся до нового пуска КЗ или выключения питания. |
| Средняя относительная аппаратная погрешность при измерении тока КЗ и напряжения присоединения | не превышает 3% |
| Дополнительная аппаратная погрешность устройства при изменении температуры окружающей среды в рабочем диапазоне | не превышает 2% |
| Режимы работы | 1. Режим тестера входного напряжения, при котором на индикаторе устройства индицируется текущее значение входного напряжения. 2. Режим тестера входного тока, при котором на индикаторе устройства индицируется текущее значение тока присоединения (при условии предварительного открытия тиристора). 3. Режим создания КЗ, при котором сначала производится закорачивание цепи, а затем, после срабатывания защиты, расчет измеренных значений и вывод их на индикатор для просмотра по требованию оператора. |
| Наработка на отказ устройства | 5000 часов |
| Потребление по цепи питания при номинальном напряжении 220 В | не превышает 30 Вт |
| Габаритные размеры устройства, мм | 240 × 420 × 250 |
| Масса устройства, кг, не более | 12 |
