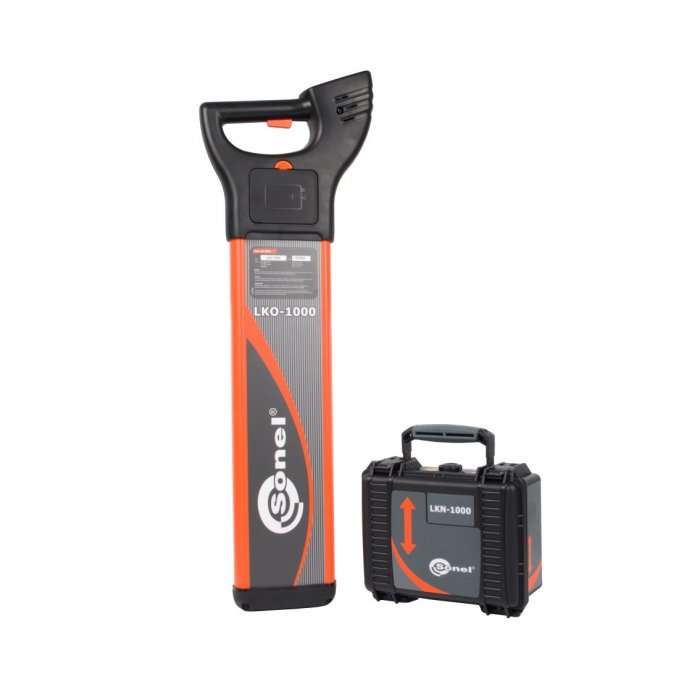

LKZ-1000 Трассопоисковая система
Назначение трассоискателя LKZ-1000
Трассопоисковая система LKZ-1000 предназначена для обнаружения металлических и неметаллических подземных линий.
Устройство значительно улучшает процесс обнаружения подземных коммуникаций и помогает снизить риск и затраты, связанные с повреждением подземных линий. С помощью соответствующих принадлежностей может также локализовать неметаллические объекты, такие как пластиковые трубы, обычно используемые для водо‐ и газо‐ снабжения.
Основные функциональные возможности трассоискателя LKZ-1000:
— Пассивный или активный режимы поиска подземной трассы;
— Обнаружение подземных кабелей, находящихся под напряжением;
— Обнаружение обесточенных подземных кабелей в режиме Radio;
— Обнаружение обесточенных подземных кабелей с использованием генератора (гальваническая связь, индукционная связь с применениемклещей);
— Поиск трассы металлических и не проводящих труб с помощью дополнительного зонда;
— Поиск трассы непроводящих ток трубопроводов с помощью «плавающего» зонда;
— Поиск трассы конкретного кабеля;
— Определение глубины залегания кабеля.
Характеристики трассоискателя LKZ-1000
| Рабочий диапазон измерения глубины | |
| в режиме «Напряжение» в режиме «Радио» при использовании генератора сигнала |
от 0,3 м до 3 м от 0,3 м до 2 м от 0,3 м до 3 м |
| Средняя дальность обнаружения | |
| в индуктивном режиме в гальваническом режиме | 150 м 250 м |
| Стандартная точность измерения глубины | 10% глубины в режимах Линия и Зонд |
| Рабочие частоты | |
| в режиме «Напряжения» в режиме «Радио» в режиме «Авто» в режиме «8 кГц» в режиме «33 кГц» |
50 Гц или 60 Гц 15 кГц до 60 кГц от 50 Гц до 60 кГц 8,192 кГц 32,768 кГц |
| Максимальная выходная мощность генератора | 100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом |
| Степень защиты корпуса | |
| Приемник LKO-1000
Генератор LKN-1000 с открытой крышкой с закрытой и зафиксированной крышкой Трассопоисковый кабель Каркас катушки для локализующего провода Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
IP54 (IEC 60529), пылезащищенность
IP54 (IEC 60529) IP67 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) IP54 (IEC 60529) |
| Интенсивность звукового сигнала | |
| Приемник LKO-1000 Генератор LKN-1000 | 85 дБ 30 см 51 дБ 30 см |
| Время работы | 40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C |
| Габаритные размеры | |
| Приемник LKO-1000 Генератор LKN-1000 Трассопоисковый кабель на каркасе катушки Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
760×250×85 мм 280×260×180 мм 490×440×210 мм Ø38×120 мм 100×80×20 мм 250×142×20 мм (диаметр обхвата Ø 100мм) |
| Вес | |
| Приемник LKO-1000 Генератор LKN-1000 Локализующий провод Передающий зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
2,7 кг, включая элементы питания 2,95 кг, включая элементы питания 7,3 кг вместе с каркасом катушки 0,18 кг, включая элементы питания 0,15 кг 0,354 кг |
Комплектация трассоискателя LKZ-1000
— LKZ-1000 Трассопоисковая система
— Адаптер разделительный AS-1
— Зонд измерительный для забивки в грунт 15 см
— Клещи передающие N-2
— Футляр L6
— Набор проводов с зажимами «крокодил»
