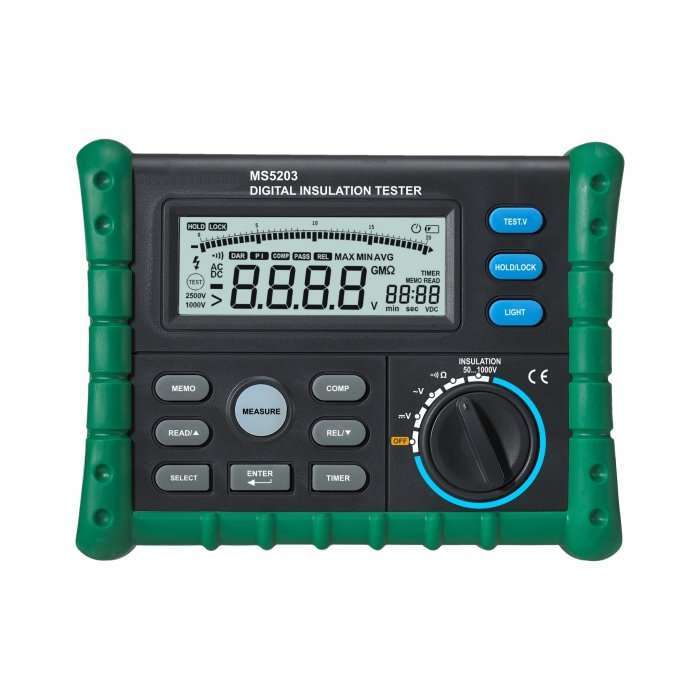

Mastech MS5203 Мегаомметр цифровой — Измеритель сопротивления изоляции
Цифровой измеритель сопротивления изоляции Mastech MS5203 помогает измерять сопротивление изоляции, постоянное и переменное напряжение, ток короткого замыкания, и делать прозвонку соединений.
Прибор MS5203 имеет функцию сравнения показаний и функцию таймера для теста изоляции.
Разрядность дисплея составляет 2000 отсчетов.
Противоударный корпус увеличивает рабочий ресурс устройства.
Пределы и базовая точность измерения:
— 50 В: 0.01~50 МОм: ±3%
— 100 В: 0.01~100 МОм: ±3%
— 250 В: 0.01~250 МОм: ±3%
— 500 В: 0.01~500 МОм: ±3%
— 1000 В: 0.1~1000 МОм: ±3%;
1.00 ГОм~5.00 ГОм: ±5%;
5.00 ГОм~10.00 ГОм: ±10%
Ток короткого замыкания: 1.8 мА
Постоянное напряжение 1000 В: ±0.5%
Переменное напряжение 750 В: ±1.0%
Питание Mastech MS5203: 6×1.5 В AA (до 1000 часов работы)
Габариты Mastech MS5203: 195x150x75 (мм), вес 922 г
Технические характеристики мегаомметра MS5203
| Соответствие стандартам | отвечает требованиям стандартов МЭК 61010-1: категория КАТ. III – 1000 В, категория КАТ. IV – 600 В |
| Максимальное измеряемое напряжение | постоянное – 1000 В, переменное – 750 В |
| Защита от перегрузки | при использовании входных гнезд HI и LO – 600 В; при измерении напряжения -до 1200 В; в прочих режимах — до 250 В |
| Источник питания | 6 элементов, тип АА (NEDA 15A или IEC LR6) — на 1000 часов измерений или не менее 1000 стандартных тестов изоляции 1000 В на 1 МОм с длительностью испытания 5 с и промежутками по 25 с (при комнатной температуре и использовании свежих щелочных батарей) |
| Диапазон измеряемого сопротивления изоляции | от 0.01 МОм до 10.00 ГОм |
| Номинальное тестирующее напряжение при проверке изоляции | 50, 100, 250, 500, 1000 В |
| Допустимое отклонение тестирующего напряжения при проверке изоляции | +20%, -0% |
| Ток, соответствующий условию короткого замыкания при проверке изоляции | номинальное значение 1.8 мА |
| Автоматический разряд при проверке изоляции | время разряда < 2 с при емкости 1 пФ или менее |
| Критерий наличия напряжения в цепи при проверке изоляции | проверка откладывается, если напряжение >20 В до запуска проверки |
| Максимальная емкостная нагрузка изоляции | до 1 мкФ |
| Температура хранения | -10°С — +60°С |
| Температура работы | 0°С — +40°С |
| Предельная высота хранения | 12000 м |
| Предельная рабочая высота | 2000 м – 1000 В КАТ. III, 3000 м – 1000 В КАТ. II |
| Температурный коэффициент | 0.05 х (указанная погрешность) / °С (при <18°С или >28°С) |
| Относительная влажность | 40 – 75 % (40 – 60 % при сопротивлении изоляции <1 ГОм) |
| Размеры | 180 х 140 х 65 мм |
| Масса | около 900 г (с учетом массы батареи питания) |
Технические характеристики MASTECH MS5203
| Постоянное напряжение | ||||||
| Предел измерения | Разрешение | Погрешность | ||||
| 200 В | 0.1 В | ±(0.5%+5) | ||||
| 1000 В | 1 В | ±(0.5%+5) | ||||
| Переменное напряжение | ||||||
| Предел измерения | Разрешение | Погрешность | ||||
| 200 В | 0.1 В | ±(1.5%+5) | ||||
| 750 В | 1 В | ±(1.5%+5) | ||||
| Сопротивление | ||||||
| Предел измерения | Разрешение | Погрешность | ||||
| 20 Ом | 0.01 Ом | ±(1%+5) | ||||
| 200 Ом | 0.1 В | ±(1%+5) | ||||
| Сопротивление изоляции | ||||||
| Выходное напряжение | Диапазон | Разрешение | Тестовый ток | Погрешность | ||
| 50 В (0~20%) | 0-20 МОм | 0,01 МОм | 1 мА, 50 В | ±(3%+5) | ||
| 20-50 МОм | 0.1 МОм | |||||
| 200 В (0~20%) | 0-20 МОм | 0.01 МОм | 1 мА, 100 В | ±(3%+5) | ||
| 20-100 МОм | 0.1 МОм | |||||
| 250 В (0~20%) | 0-20 МОм | 0.01 МОм | 1 мА, 250 В | ±(3%+5) | ||
| 20-200 МОм | 0.1 МОм | |||||
| 200-250 МОм | 1 МОм | |||||
| 500 В (0~20%) | 0-20 МОм | 0.01 МОм | 1 мА, 500 В | ±(3%+5) | ||
| 20-200 МОм | 0.1 МОм | |||||
| 200-500 МОм | 1 МОм | |||||
| 1000 В (0~20%) | 0-200 МОм | 0.1 МОм | 1 мА, 1000 В | ±(3%+5) | ||
| 200-1000 МОм | 1 МОм | |||||
| 1.00-5.00 ГОм | 0.01 ГОм | ±(5%+0.1 ГОм) | ||||
| 5.00-10.00 ГОм | 0.01 ГОм | ±(10%+0.2 ГОм) | ||||
