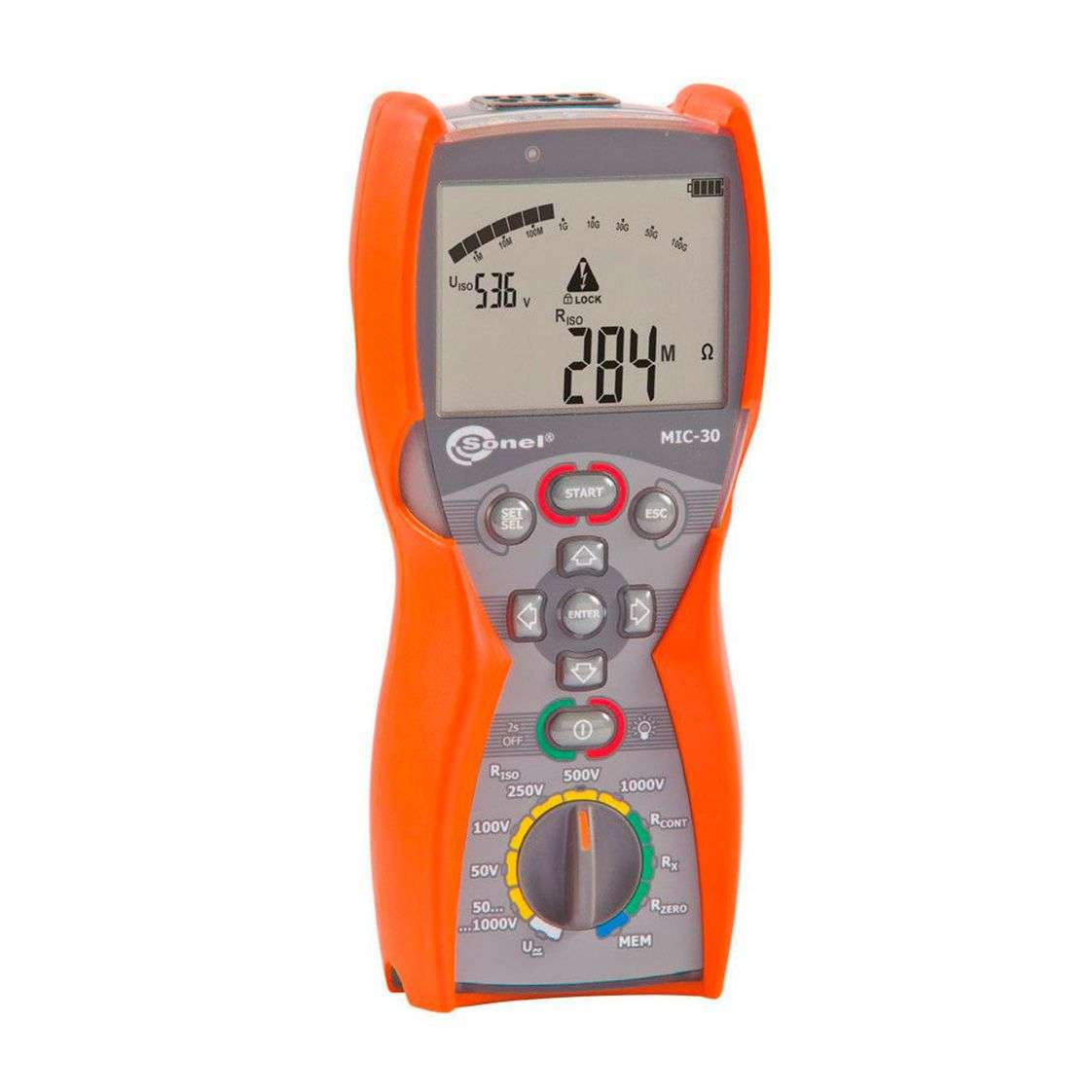

MIC-30 Измеритель параметров электроизоляции
Назначение измерителя параметров электроизоляции MIC-30
MIC-30 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок.
Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 100 ГОм.
Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля.
MIC-30 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Особенности измерителя параметров электроизоляции MIC-30
— измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250В, 500В, 1000В или установка произвольной величины 50…1000В с шагом 10В
— измерение сопротивления изоляции до 100 ГОм
— установка трех интервалов времени T1, T2 и T3 в диапазоне 1…600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции)
— звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости
— постоянная индикация измеряемого сопротивления или тока утечки
— измерение с использованием адаптера UNI-Schuko
— автоматическая разрядка емкости кабеля после окончания измерения изоляции
— измерение емкости кабеля (в процессе измерения сопротивления изоляции)
— измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
— низковольтное измерение активного сопротивления
— контроль целостности электрических цепей
— измерение напряжения переменного и постоянного тока
— сохранение результатов измерений в память (990 ячеек)
— передача данных на ПК с использованием радиоканала
Характеристики измерителя параметров электроизоляции MIC-30
| Диапазон | Разрешение | Основная погрешность | |
| 0,0…299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) | |
| 300…600 В | 1 В | ±(2% и. в. + 2 е. м. р.) | |
| Диапазон частоты: 45…65 Гц | |||
| Измерение сопротивления изоляции | |||
| Диапазон измерения согласно IEC 61557-2: для UN =» 50 В: «50 кОм…250,0 МОм; | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…250,0 МОм | 0,1 МОм | ||
| * — для адаптера WS-04 | |||
| Диапазон измерения согласно IEC 61557-2: для UN =» 100 В: «100 кОм…500,0 МОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…500,0 МОм | 0,1 МОм | ||
| * — для адаптера WS-04 | |||
| Диапазон измерения согласно IEC 61557-2: для UN =» 250 В: «250 кОм…2,000 ГОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…999,9 МОм | 0,1 МОм | ||
| 1,000…2,000 ГОм | 0,001 ГОм | ||
| * — для адаптера WS-04 | |||
| Диапазон измерения согласно IEC 61557-2: для UN =» 500 В: «500 кОм…20,00 ГОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…999,9 МОм | 0,1 МОм | ||
| 1,000…9,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) ±(6% и. в. + 6 е. м. р.)* | |
| 10,00…20,00 ГОм | 0,01 ГОм | ||
| * — для адаптера WS-04 | |||
| Диапазон измерения согласно IEC 61557-2: для UN =» 1000 В: «1000 кОм…100,00 ГОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…999,9 МОм | 0,1 МОм | ||
| 1,000…9,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) | |
| 10,00…20,00 ГОм | 0,01 ГОм | ||
| 100,0 ГОм | 0,1 ГОм | ||
| RISOmin — минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя UISOnom — номинальное напряжение измерения IISOmax — максимальный ток преобразователя (1 мА) | |||
| Измерение емкости | |||
| 1…999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) | |
| 1,00…9,99 мкФ | 0,01 мкФ | ||
| Измерение только в процессе измерения RISO | |||
| Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА |
|||
| Диапазон измерения согласно IEC 61557-4: 0,10…999 Ом | |||
| 0…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) | |
| Напряжение на разомкнутых измерительных проводниках: 8 В Выходной ток при R<2 Ом: мин. 200 мA Компенсация сопротивления измерительных проводников Измерение двунаправленным током | |||
| Измерение активного сопротивления малым током | |||
| 0,0…199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) | |
| 200…1999 Ом | 1 Ом | ||
| Напряжение на разомкнутых измерительных проводниках: 8…16 В Выходной ток > 10 мA Звуковая индикация при сопротивлении < 30 Ом ±10% Компенсация сопротивления измерительных проводников | |||
| Дополнительные технические характеристики измерителя параметров электроизоляции MIC-30 | |||
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | ||
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 | ||
| Степень защиты корпуса согласно PN-EN 60529 | IP67 | ||
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) | ||
| Габаритные размеры | 220×100×60 мм | ||
| Масса измерителя | около 0,6 кг | ||
| Температура хранения | –20…+70° C | ||
| Рабочая температура | -10…+50° C | ||
| Память результатов измерений | 990 ячеек | ||
| Интерфейс | радиоканал OR-1 | ||
Таблица сравнения
| Измерение | MIC-10 | MIC-30 | TM-2501 | TM-5001 | MIC-2505 | MIC-2510 |
| Напряжение | 1000 В: 50 В, 100 В, 250 В, 500 В, 1000 В |
1000 В: 50…1000 В шаг 10В |
2500 В: 100…2500 В шаг 100 В |
5000 В: 50…500 В шаг 50 В 500…5000 В шаг 100 В |
2500В: 500 В, 1000 В, 2500 В |
2500В: 50…2500 В шаг 10 В |
| Сопротивление | 10 ГОм | 100 ГОм | 1000 ГОм | 5000 ГОм | 2000 ГОм | 2000 ГОм |
| Коэффициенты | — | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол |
| Ток утечки | — | + | + | + | + | + |
| Rcont | + | + | + | — | — | + |
| Емкость | + | + | — | — | — | + |
| Разрядка емкости кабеля | + | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + | + |
| AutoISO/Адаптеры | — | Адаптер WS-04 | — | — | AutoISO-2500 | |
| Температура окр. среды | — | — | — | — | — | + Зонд ST-1 |
| Память/ПК | — | + OR-1 |
+ USB |
+ USB |
— USB |
+ USB или OR-1 |
| Питание (работа) от сети 220В | — | — | + | + | — | — |
| Питание (работа) от внешнего аккумулятора | — | — | + | + | — | — |
| Графический анализ | — | — | + | + | — | + |
| RampTest | — | — | — | + | — | — |
| Фильтр э/м помех | — | — | — | + | — | — |
Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом
Комплектация измерителя параметров электроизоляции MIC-30
— Зажим «Крокодил» изолированный голубой K02 (1 шт.)
— Зонд острый с разъёмом «банан» красный (1 шт.)
— Зонд острый с разъемом «банан» черный (1 шт.)
— Крепеж «свободные руки» (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» голубой (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
— Провод измерительный 1,2 м экранированный чёрный (1 шт.)
— Ремень для переноски прибора M1 (1 шт.)
— Футляр М6 (1 шт.)
— Элемент питания алкалиновый 1,5V AA LR6 (1 шт.)
