КШЗУ-0,4-10 Комплект штанг для заземления воздушных линий универсальные
КШЗУ-0,4-10 Комплект штанг для заземления воздушных линий универсальные

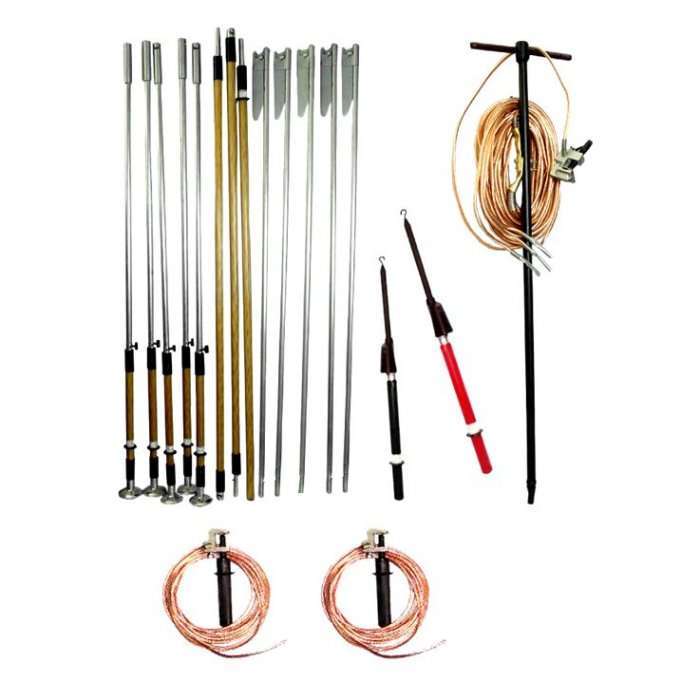

Комплект штанг КШЗУ-0,4-10 - это специальное оборудование, которое предназначено для заземления проводов отключенных ВЛ напряжением 0,4-10 кВ непосредственно с поверхности земли. Он также может использоваться для проверки наличия или отсутствия напряжения на воздушных линиях в условиях температуры от -45°С до +45°С и относительной влажности воздуха не выше 80% при 20°С.
В комплекте предусмотрены три 5-и звенные заземляющие штанги с захватами и указателями напряжения, которые позволяют эффективно заземлять проводы и проверять наличие напряжения на воздушных линиях.
Этот комплект является важным инструментом для обеспечения безопасности и надежности работы электропередачи, а также предотвращения возможных аварий и пожаров.
Технические характеристики комплекта штанг для заземления КШЗУ-0,4-10
| Параметр | Значение |
| Номинальное напряжение заземляемых ВЛ, кВ | 0,4 – 10 |
| Общая длина заземляющей штанги, мм | 8000 |
| Общая длина изолирующих секций, мм | 5000 |
| Сечение заземляющего провода, мм² | 16; 25 |
| Длина 3-х лучевого заземляющего провода (S=25 mm²), м | 8 х 3 |
| Длина провода струбцины (S=25 mm²), м | 4,0 |
| Длина заземляющего провода (S=16 mm²), м | 8 |
| Ток термической стойкости металлической штанги с заземляющим спуском (S=25мм2) в течении 3 сек. кА | 3,6 |
| Ток электродинамической стойкости, кА | 22 |
| Ток термической стойкости металлической штанги с заземляющим спуском (S=16мм2) в течении 3 сек. кА | 2,3 |
| Ток электродинамической стойкости, кА | 14 |
| Размеры заземляющего электрода, мм | 30х200х1100 |
| Транспортная длина, мм, не более | 1700 |
| Масса заземляющего электрода с кабелем, кг, не более | 13 |
| Масса комплекта штанг, кг, не более | 18 |
| Условия эксплуатации | |
| Температура | от -45°С до +45°С |
| Относительной влажности воздуха, не более | 80% при 20°С |
