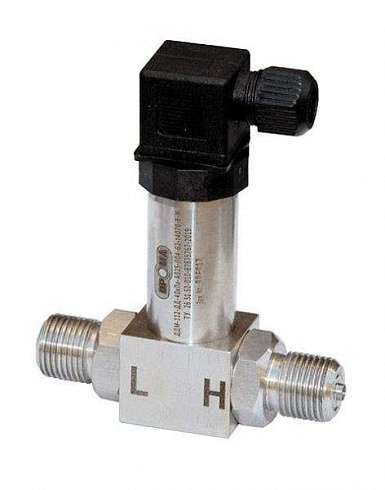

Датчик давления ДДМ-2000 (-2010...-2322)

Однопредельные преобразователи (датчики) давления ДДМ-2000 (мод. ДДМ-2010…-2322) предназначены для непрерывного преобразования измеренного значения давления (избыточного ДИ, вакуумметрического ДВ, мановакуумметрического ДИВ, абсолютного ДА, дифференциального ДД) жидких и газообразных сред в унифицированный токовый выходной сигнал 4…20 мА и/или цифровой выходной сигнал (HART, RS-485).

См. также Многопредельные перенастраиваемые датчики давления серии ДДМ-1000.

Датчики давления ДДМ-2000 по типу измеряемого давления  подразделяются на следующие группы:

— ДДМ-2000-ДИ – преобразователи избыточного давления;

— ДДМ-2000-ДВ – преобразователи разрежения (вакуумметрического давления);

— ДДМ-2000-ДИВ – преобразователи избыточного и вакуумметрического давления;

— ДДМ-2000-ДА – преобразователи абсолютного давления (в системах учета газа и на газовых корректорах)

— ДДМ-2000-ДД – преобразователи разности/перепада давлений (дифференциального давления). Измерение перепада давления на фильтрах и счетчиках, в барабанах паровых котлов и пр.

Датчики давления ДДМ-2000 внутри каждой группы  по особенностям применения и конструктивного исполнения подразделяются на модели, которые обозначаются трехзначным числовым кодом (см. таблицы характеристик моделей датчиков ДДМ-2000 ниже по тексту).

Датчики давления ДДМ-2000 могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП) в теплоэнергетике, ЖКХ, системах вентиляции, котельных, газовых хозяйствах, пищевой промышленности, системах водоподготовки и водоснабжения и прочих.

Датчики давления ДДМ-2000 — достойная замена преобразователей иностранных производителей.

Отличительные особенности и преимущества датчиков давления ДДМ-2000, ДДМ-1000:

— широкая номенклатура по применяемым типам сенсоров и корпусам позволят применять датчики во многих областях промышленности, в том числе требовательных к пыле-влагозащите до IP68 и климатическому исполнению приборов (У1; от -40 до +70)

— наличие настроенного и поверенного диапазона измерения в каждом датчике, а так же возможность переключения диапазона без дополнительных устройств (при помощи dip-переключателя внутри прибора, для многодиапазонных датчиков ДДМ-1000) значительно повышает применяемость и позволяет сократить складские запасы и ремонтный фонд;

— улучшенные характеристики по классу точности и стабильность метрологических параметров;

— функция корректировки «нуля» переключателем положения внутри прибора;

— повышенный гарантийный срок;

— низкая цена при высоком качестве по сравнению с аналогами;

— возможность подключения индикации (через индикатор токовой петли);

— двухпроводное подключения по принципу «токовая петля».

Стоимость датчиков давления ДДМ-2000 зависит от модели (ДДМ-2010…-2322, см. таблицу моделей ДДМ-2000 ниже по тексту), исполнения, наличия дополнительных опций, общего объема заказа и других ценообразующих факторов (см. также форму заказа датчиков ДДМ-2010…2322).
Оптовая цена датчика давления ДДМ-2000 — от 4490 руб.*
*Цена на преобразователь ДДМ-2000 указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить) датчик давления ДДМ-2000, а также наличие преобразователей на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Рекомендуем ознакомиться со всей линейкой преобразователей давления ДДМ:

Многопредельные перенастраиваемые датчики давления серии ДДМ-1000.

Микропроцессорные однодиапазонные преобразователи (датчики) давления ДДМ-03-ДИ/ДВ/ДА/ДД-(Ех).

Микропроцессорные многодиапазонные датчики давления ДДМ-03-МИ, ДДМ-03-МИ-02  с индикацией.

Погружные датчики гидростатического давления ДДМ-03-ДГ-1…100.

1. Технические характеристики датчика давления ДДМ-2000 (-2010…-2322)

1.1. Устройство и работа датчиков давления ДДМ-2000 (-2010…-2322)

Принцип действия датчиков давления ДДМ-2000 основан на преобразовании давления измеряемой среды, воздействующей на мембрану тензопреобразователя, в электрический сигнал. Под действием давления измеряемой среды мембрана тензопреобразователя прогибается. При этом тензорезисторы деформируются, изменяют свое сопротивление, что в свою очередь приводит к разбалансу моста, пропорционально измеряемому давлению. Указанный разбаланс, выраженный в виде электрического сигнала, преобразуется электронным блоком. Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал (сила постоянного тока) и/или
цифровой выходной сигнал (HART, RS-485).

Структурная схема датчика ДДМ-2000 включает в себя:

— интегральный упругий чувствительный элемент ЧЭ;

— микроконтроллер (МК);

— преобразователь напряжение-ток ПНТ.

Контролируемое давление воспринимается ЧЭ и преобразуется в пропорциональные электрические сигналы.

Сигналы с выхода ЧЭ поступают в микроконтроллер (МК), где происходят измерение, вычисления и формирование выходного сигнала в виде напряжения.

Преобразователь напряжение-ток ПНТ преобразует сигнал с микроконтроллера МК до нормализованной величины 4…20 мА.

Преобразователи давления ДДМ-2000 конструктивно состоят из интегрального чувствительного элемента, установленного в собственном корпусе со штуцером для подачи давления в рабочую полость.

В корпусе датчика ДДМ2000 установлены печатная плата с элементами электрической схемы. В датчиках серии ДДМ-201х, 211х, 231х, для внешнего подключения используется разъем (DIN43650/А). В датчиках серии ДДМ-202х, 222х, 232х для внешнего подключения используются клеммники.

Датчики ДДМ-2000 выпускаются в различных моделях (см. таблицу ниже), которые отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.

1.2. Основные параметры датчиков давления ДДМ-2000

 1.3. Условия эксплуатации датчиков давления ДДМ-2000 (преобразователей ДДМ-2010…-2322)

Примечание.

В таблице указаны предельные температуры окружающей среды. При отсутствии в за- казе информации о диапазоне окружающих температур, преобразователи выпускаются на минимальный диапазон от минус 10 до + 70 °С. По согласованию с Заказчиком возможно расширение температурного диапазона эксплуатации преобразователей. Для датчиков избыточного, вакуумметрического, мановакуумметрического давления от 100 Па до 1,6 кПа максимально возможный диапазон окружающих температур от минус 25 до +55 °С.

По устойчивости к воздействию пыли, воды, влажности, и температуры датчики давления ДДМ2000 соответствуют степеням защиты IP65 по ГОСТ 14254-2015

1.4. Основные метрологические характеристики преобразователей ДДМ-2000

Датчики — преобразователи давления ДДМ-2000 выпускаются двух классов точности, т.е. со следующими пределами допускаемой основной погрешности измерения Y, выраженными в процентах от верхнего предела измерений: ±0,5; ±1,0 по ГОСТ 22520-85 (или класс 0,5; 1,0). Допускается следующая дополнительная погрешность на каждые 10°С (в % от верхнего предела диапазон измерения).

Наименование, обозначение модели датчиков ДДМ-2010…2322, верхние пределы измерений моделей, значение перегрузки, рабочее давление (только для датчиков ДД), рабочая среда указаны в следующей таблице.

1.5. Габаритные и монтажно-присоединительные размеры датчиков давления ДДМ-2000 (преобразователей ДДМ-2010…-2322)

Габаритные размеры преобразователей ДДМ-2010…-2322 (датчиков серии ДДМ-2000)

1.6. Комплектность поставки преобразователей давления ДДМ-2000

1.7. Схема записи условного обозначения датчиков давления ДДМ-2000

1 – Корпус: 01 – корпус из нержавеющей стали; 02 — литой корпус; 11 – корпус для измерения разности давлений (далее — КИРД), штуцера расположены с торцов (головка корпуса
нержавеющая сталь); 12 — КИРД, штуцера расположены с торцов (головка корпуса – литая); 21 — КИРД, цилиндрический, штуцер расположен снизу под 2-х вентильный блок (головка корпуса нержавеющая сталь); 22 — КИРД, цилиндрический, штуцер расположен снизу под 2-х вентильный блок (головка корпуса — литая); 31 — КИРД, сборный, штуцера расположены горизонтально (головка корпуса — нержавеющая сталь); 32 — КИРД, сборный, штуцера расположены горизонтально (головка корпуса — литая);

2 – Исполнение сенсора (мембрана): 0 — керамическая; 1 — кремний на кремнии; 2 — металлическая; 3 — металлическая, исполнение «открытая мембрана»;

3 – Вид измеряемого давления: ДА — абсолютное; ДИ — избыточное; ДИВ – избыточное-разряжения (вакуумметрическое); ДВ – разряжения (вакуумметрическое); ДД — разность давлений (дифференциальное);

4 – Верхний предел измерений (см. таблицу ниже);

5 – Класс точности: А05; А1 (см. таблицу ниже);

6 – Присоединение размеры (резьба штуцера): М20 – резьба М20х1,5; G2 — резьба G1/2; G4 — резьба G1/4; М20/О – резьба М20х1,5 открытая мембрана; П — по заказу;

7 – Климатическое исполнение: t1050 — от минус 10 до плюс 50 ºС; t2555 — от минус 25 до плюс 55 ºС; t4070 — от минус 40 до плюс 70 ºС;

8 – Электрическое соединение: В — вилка блочная D (type A) по DIN 43650; К — кабель; П — по заказу;

9 – Рабочая среда: Г — газ; Ж — жидкость;

10 – Выходной сигнал: «-» — от 4 до 20 мА; 485 – RS-485; Н – от 4 до 20 мА с наложенным HART.

При необходимости также можно отдельно заказать другое дополнительное оборудование для датчиков давления — демпферы, переходники, бобышки и т.д. и т.п. (см. ниже подробнее о дополнительном оборудовании для преобразователей давления).

2. Дополнительное оборудование для преобразователей давления (ПД)

I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паронитовые и др.
4. Переходники М/G/K нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).

II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.

III. Вокруг прибора:
Вспомогательное оборудование. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пыле-влагозащитные шкафы и чехлы, применение спец. обогревателей.

см. подробнее дополнительное оборудование ПД

3. Возможные ошибки при оформлении заказа на однодиапазонные преобразователи давления ДДМ2000-ДИ/ДВ/ДИВ/ДА/ДД

Ввиду  относительного многообразия моделей, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на однодиапазонные преобразователи давления ДДМ2000-ДИ/ДВ/ДИВ/ДА/ДД, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, манометр, дифманометр, перепадомер, напоромер (тягомер) с унифицированным токовым выходным сигналом, пневмореле, регистратор, индикатор, детектор, сигнализатор  и т.п.
— орфографические ошибки, опечатки, ошибки в условном обозначении: ДДМ2000-ДИ, ДДМ2000-ДИВ, ДМД-, МДМ-, МДД-, ММД- и т.п.;.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure sensors DDM-2000, pressure transducers DDM-2000, pressure sensors DDM2000, reconfigurable pressure transducers, datchik davleniya ddm-2000-2010-2322, LLV-2000, LLV-2010, LLV-2322 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на измерительные преобразователи —датчики давления ДДМ2010…ДДМ2322, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа и т.п.) в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Срок-Качество-Наличие на складе.

Техническая документация на датчик давления ДДМ-2000 (ДДМ-2010…ДДМ-2322):
см. Карта заказа ДДМ-2000 (ДДМ-2010…ДДМ-2322) датчик давления (скачать опросный лист).
см. Технические характеристики ДДМ-2000 (ДДМ-2010…ДДМ-2322) датчик давления (Тех.описание).
см. Руководство по эксплуатации ДДМ-2000 (ДДМ-2010…ДДМ-2322) датчик давления .
см. Методика поверки ДДМ-2000 (ДДМ-2010…ДДМ-2322) датчик давления .
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) преобразователя давления (ПД), технический паспорт ПД, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
