1. Датчики давления абразивостойкие «Курант–Пульпа»
2. Датчики давления специального назначения Курант–Пульпа-СК

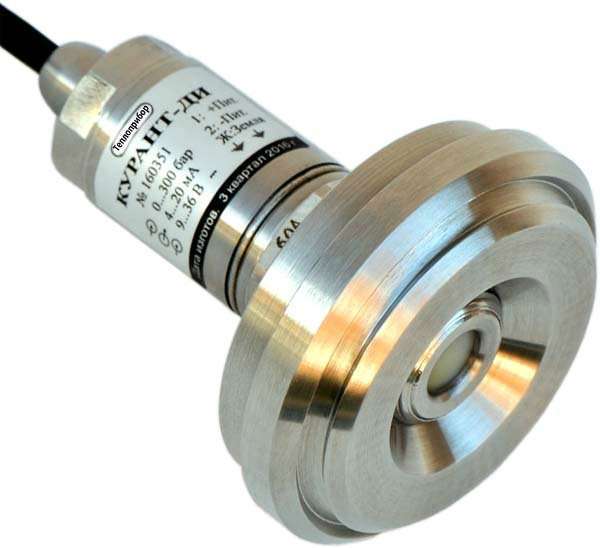

Датчики давления абразивостойкие «Курант–Пульпа» используются для измерения давления в тяжелых внешних условиях эксплуатации. Рабочие (контролируемые) среды применения таких датчиков: песок, шлам, пульпа, грунт, раствор бетона (включая замерзший), каменная и цементная крошка, а также другие. Датчики давления абразивостойкие широко применяются при строительстве мостов и тоннелей, при проходке метро, буровых работах, для контроля давления нагнетания раствора.
1.1. Технические характеристики датчиков давления абразивостойких Курант–Пульпа
| Диапазон давления | ||
| Верхние пределы диапазона давлений | -100 кПа; 100 кПа; 400…600 кПа | 1,0; 1,6; 2,5; 4,0; 6,0 и 10 МПа |
| Нижний предел датчиков равен нулю | ||
| Пределы допускаемой погрешности | 1% | 0,5%; 0,25% |
| Нелинейность | не более ± 0,5% | не более ± 0,25% |
| Гистерезис | не более ± 0,25% | не более ± 0,06% |
| Перегрузка | 100% | 50% |
| Дополнительная температурная погрешность | не более 0,25% / 10°С | не более ± 0,15 и 1% / 10°С |
| Предельные значения выходных сигналов | 4…20 мА — двухпроводная линия связи; 0…5; 0…20 мА — трех или четырехпроводная линия связи; 0…10 В или любой на заказ в этих пределах. Пример:(0…5 В; 0,5…4,5 В; 0,5…5,5 В; 0…1 В; 0,2…1 В; 0…2 В). |
|
| Питание | 15…36 В; для 4…20 мА от 9…30 В. | |
| Степень пылевлагозащиты | IP67; IP68; IP69; | |
| Устойчивость к климатическим воздействиям | У2* — температура от -30 до +50°С; У2** — температура от -50 до +80°С; УХЛ3.1* — температура от +5 до +50°С; УХЛ3.1** — температура от -10 до +80°С; исполнение military: от -55 до +80°С (хранение -60°С до +125°С); |
|
1.2. Особенности конструкции датчиков абразивостойких Курант — Пульпа
Датчики «Курант — Пульпа» способны измерять давление без применения дополнительных разделительных и защитных мембран. Датчики давления абразивостойкие используются для непрерывного пропорционального преобразования давления: избыточного, разрежения (вакуумметрического) или абсолютного в прямой линейный электрический сигнал тока (напряжения).
1.3. Присоединение к процессу датчиков абразивостойких Курант — Пульпа:
Электрическое присоединение
четырехконтактный разъем IP67 или кабель экранированный 4-х жильный, Ø 8мм, резиновая или полиуретановая оболочка, радиус сечения 0,35 мм2 или 0,5 мм2.
Кабель измерительный с экраном, загерметизированный на датчике 1 п/м либо, по специальному заказу, возможно изготовление кабеля другой длины, но не более 300 п/м. Для выходного сигнала 4…20 мА не более 1000 п/м.
Присоединение датчика к линии отбора давления
Резьба: G1″; G1¼»; М27х1,5; М27х2; М30х1,5; М30х2 или другая по чертежу заказчика.
Приемная мембрана: сплав из нержавеющей стали 36НХТЮ; титановый сплав ВТ22, либо высокопрочный композиционный материал для особо тяжелых рабочих условий эксплуатации (удары, пыль, гравий, гранитная крошка).
1.4. Возможно изготовление приборов Курант — Пульпа в других вариантах:
По согласованию с производством возможна разработка и производство датчиков по индивидуальным требованиям заказчика, например, могут быть изготовлены двухпараметровые датчики давления и температуры в одном корпусе.
2. Датчики давления специального назначения Курант-Пульпа-СК
Датчики давления специального назначения «Курант-Пульпа-СК» нашли широкое применение для контроля давления буровых растворов и нагнетаемых жидкостей при бурении и обслуживании нефтяных и газовых скважин. Также датчики используются в строительстве для контроля давления растворов бетона. Рабочие (контролируемые) среды: буровые растворы, различные виды бетона. Датчики давления «Курант-Пульпа-СК» абразивостойкие, высокоустойчивы к ударам и вибрациям. Данные приборы использовались для измерения давления растворов бетона на объектах «Метростроя» и «Мостостроя» и хорошо зарекомендовали себя в результате длительной эксплуатации.
2.1. Технические характеристики датчиков давления специального назначения Курант-Пульпа-СК
| Верхние пределы диапазона давлений | 20 МПа; 30 МПа; 40 МПа; 50 МПа; 60 МПа; 70 МПп; 100 МПа; 140 МПа |
| Нижний предел датчиков равен нулю | |
| Пределы допускаемой погрешности | ±0,50% и 0,25% |
| Защита от напряжения | 1500В |
| Питание | 12…36 В |
| Перегрузка | 50% и 100% |
| Предельные значения выходных сигналов связи | 4…20 мА — 2-х проводная линия |
| Степень пылевлагозащиты | IP67, IP68 |
| Устойчивость к климатическим воздействиям | У2* — температура от -30 до +50°С; У2** — температура от -50 до +80°С; УХЛ3.1* — температура от +5 до +50°С; УХЛ3.1** — температура от -10 до +80°С; исполнение military: от -55 до +80°С (хранение -60°С до +125°С); |
| Температура окружающей среды | -55…85°С |
| Температура измеряемой среды | -20…125°С (кратковременно 150°С) |
| Корпус | 12Х18Н10Т |
| Приемная мембрана | материал высокопрочный композиционный предназначенный для особо тяжелых внешних условий эксплуатации |
2.2. Особенности конструкции датчиков давления специального назначения Курант-Пульпа-СК
Конструкция датчиков давления специального назначения Курант-Пульпа-СК двухблочная, отлично подходит для надежного и качественного монтажа/демонтажа с применением «ударного» инструмента.
Электрический ввод абсолютно герметичен и максимально защищен от высокого напряжения до 1500 В. Такая конструкция ввода позволяет измерять давление буровых растворов с мелкими и крупными частицами, благодаря композитному материалу приемной мембраны, исключающему её поломку. Датчики давления специального назначения Курант-Пульпа-СК пригодны для ремонта (включая и замену мембраны), что очень экономично и значительно увеличивает срок их эксплуатации (в 4-5 раз) по сравнению с зарубежными аналогами.
2.3. Присоединение к процессу датчиков Курант-Пульпа-СК:
Электрическое присоединение: разъемы Amphenol PT021E-10-6P, 2РМ14, 2РМГ14, СНЦ 23 или кабельный ввод с кабелем длиной 1м (или другой, по согласованию).
2.4. Возможно изготовление приборов Курант-Пульпа-СК в других вариантах:
По согласованию с производством осуществляется разработка и производство датчиков по индивидуальным требованиям заказчика, например, возможно изменение габаритных и посадочных размеров прибора по запросу заказчика, изготовление канала температуры типа Pt 100 или 4…20 мА. По предварительному заказу длина кабеля может быть изменена.
2.5. Условное обозначение и пример заказа датчиков давления
абразивостойких «Курант-Пульпа» с верхним пределом измерения 100 кПа; классом точности 1,00%; климатическим исполнением У2; со степенью пылевлагозащиты IP67: Курант—Пульпа 100 кПа, 100%-У2- IP67
специального назначения Курант-Пульпа-СК с верхним пределом измерения 50 МПа; пределами допускаемой погрешности ±0,25%; климатическим исполнением У2; со степенью пылевлагозащиты IP67: Курант-Пульпа СК 50 МПа, ±0,25%-У2- IP67
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения,
способ отгрузки и/или наименование транспортной компании
(по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Возможные варианты и ошибки записи:
Курант-Пульпа 3, — Датчики давления абразивостойкие «Курант-Пульпа»
Kurant Pulpa 3, Kuranty- Pulpa, Kurants-Pulpa, Kurant i Pulpa, Kurant Pulpa 4
Курант-Пульпа СК, — Датчики давления абразивостойкие «Курант-Пульпа СК»
Kurant Pulpa SK, Kuranty- Pulpa, Kurants-Pulpa, Kurant i Pulpa, Kurant Pulpa SC, Kurant Pulpa СK,
Курант-Пульпа/СК: абразивостойкие/откр мембр, ДИ -0,1+10 МПа, /+100%, КТ 1-0,25%, выход мА, мВ, Т ОС (-50+80)°С, IP 67-68, штуцер G1, G1¼, М27-М30
