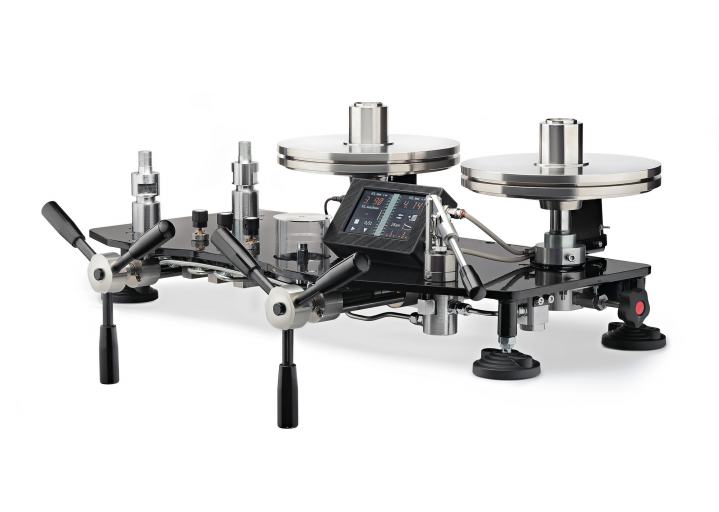

Манометры грузопоршневые дифференциального давления МП-Д-100 выпускаются с классом точности от 0,005% до 0,05% и применяются для поверки и калибровки средств измерения (СИ) разности (перепада) давлений: измерительных преобразователей перепада давлений (датчиков), дифференциальных манометров (дифманометров–перепадомеров / расходомеров / уровнемеров), используемых при коммерческом учёте энергоносителей и других средств измерения перепада давления, классов точности 0,01 и грубее.
Использование грузопоршневых манометров дифференциального давления МП-Д-100 позволяет также проводить поверку и калибровку средств измерения (CB) избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых (МО) и технических манометров (МТИ, МТП, МП, ДМ, ТМ, МТ), грузопоршневых манометров, классов точности 0,008 и грубее в диапазоне от 0,02 МПа до 10 МПа (100 Бар, 100 кгс/см2).
Преимущества грузопоршневого манометра дифференциального давления МП-Д-100-0,005…0,05%
+ Имитация реальных условий измерения для датчиков-преобразователей перепада (разности) давления, установленном на стандартном сужающем устройстве (диафрагме ДКС, ДБС, сопле).
+ Возможность исполнения для проведения калибровок и поверок высокоточных СИ избыточного давления от 0,02 до 10 МПа.
+ Измерительная поршневая система МПД-100 изготовлена из карбида вольфрама, что позволяет значительно снизить (в 4 раза) влияния температуры на результаты измерений, долговременной стабильности, износостойкости и долговечности прибора.
+ Наборы грузов для МПД-100 изготавливаются из нержавеющей немагнитной стали.
По дополнительному запросу дифференциальные грузопоршневые манометры МПД-100 могут комплектоваться разделителями сред различных типов (РГБ и РПГ), шлангами высокого давления и другим вспомогательным оборудованием.
Основные характеристики грузопоршневого манометра дифференциального давления МП-Д-100
| Наименование | Значение | |
| Класс точности | 0,005 | 0,01 |
| Диапазон создания статического давления | 0…10 МПа | |
| Диапазон измерения разности давлений | 1…100 кПа | |
| Предел допускаемой основной погрешности измерения разности давления при статическом давлении от 0 до 10 МПа |
5±0,00005 Δp Па¹ | 10±0,0001 Δp Па¹ |
| Диапазон измерения избыточного давления | 0,02…10 МПа | |
| Предел допускаемой основной погрешности измерения избыточного давления в диапазоне: 1…10 МПа 0,02…1 МПа |
±0,005% от ИВ² ±50 Па³ |
±0,01% от ИВ² ±100 Па³ |
| Масса прибора без комплекта грузов | 45 кг | |
| Рабочая среда | керосин | |
| Номинальная площадь поршней | 0,5 см2 | |
| Габаритные размеры | 811х340х610 мм | |
¹- Δp Измеряемая разность давления. ² -% От измеряемой величины в диапазоне 1…10 МПа.
³- В диапазоне 0,02…1 МПа.
| Набор грузов для МП-Д-100 c номинальной массой в стандартной поставке | |
| Масса, кг | Кол-во, шт |
| 0,05 | 2 |
| 0,1 | 6 |
| 0,25 | 2 |
| 0,5 | 12 |
| 2,5 | 6 |
| 5,0 | 16 |
| ИПС | 2 |
| Колокол | 2 |
| Тарелка | 2 |
| Набор гирь 1 мг…500 г | 1 |
Габаритно-установочные размеры манометра МП-Д-100
Дополнительные приспособления для МП-Д-100
По дополнительному запросу манометры грузопоршневые дифференциального давления МП-Д могут комплектоваться разделителями сред различных типов, шлангами высокого давления и другим вспомогательным оборудованием.
Разделитель сред «жидкость/газ» РПГ предназначен для проведения калибровок и поверок средств измерения давления, не допускающих попадания внутрь жидкости (в том числе пищевого исполнения, кислородного исполнения, специального исполнения). Разделитель устанавливается непосредственно на гидравлическое устройство, требует подключения к источнику питания (баллон сжатого газа или компрессор). Максимальное давление 25 МПа.
Комплект поставки МП-Д-100 (стандартная поставка):
1. Устройство для создания давления;
2. Измерительная поршневая система в футляре, 2 шт;
3. Электропривод измерительных поршневых систем;
4. Электронный статоскоп для определения равновесного положения поршней;
5. Набор грузов под номинальное значение массы;
6. Комплект фитингов для присоединения поверяемых средств измерения с резьбами:
М20×1,5 —2 шт; М12×1,5 — 2 шт; G ½ — 2 шт; G ¼ — 2 шт;
7. Комплект уплотнительных резинометаллических колец;
8. Комплект ЗИП;
9. Паспорт;
10. Свидетельство о первичной поверке;
11. Программное обеспечение для автоматического расчета создаваемого давления, масс грузов и влияния внешних факторов на
результат измерений.
Дополнительно (по спецзаказу) могут быть поставлены:
1. Набор грузов с нестандартными номинальными массами грузов;
2. Фитинги для присоединения поверяемых средств измерения со специальными резьбами.
Возможные ошибки при оформлении заказа
Рекомендуем быть внимательными при оформлении заказа на грузопоршневой манометр дифференциального давления МП-Д-100, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: задатчик/калибратор давления, поверочный пресс, устройство задачи давления макроманометр и т.п.
— неправильные обозначения модели и орфографические ошибки: МПД100, МП-Т-100, ПМ-Д-100 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: manometr gruzoporshnevoj differencialnogo davleniya MP-D-100, differential pressure gauge MP-D-100, VG-L-100 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
