Показывающие виброустойчивые коррозионностойкие манометры МП100НН, МП160НН (вакуумметры ВП-, мановакуумметры МВП-) с защищённым корпусом предназначены для измерения избыточного и вакуумметрического давлений агрессивных некристаллизирующихся жидкостей, газов, паров, не вступающих в активное взаимодействие с нержавеющей сталью марок 12Х18Н9(10)Т, 36НХТЮ и др., в т.ч. аммиака NH3, кислорода О2 и т.д.
Конструкция манометров МП (ВП, МВП) исполнения НН является виброустойчивой за счет возможности наполнения внутренней полости жидкостью (гидрозаполнения — силиконом или глицерином). Это позволяет использовать манометры МП100НН, МП160НН в энергетических и промышленных установках с повышенной тряской и пульсацией.
Стоимость манометров МП100/160НН, ВП100/160НН, МВП100/160НН зависит от диапазона измерения (далее ДИ), диаметра, расположения штуцера (радиальный — Р или осевой/торцевой — Т и т.д.), класса точности, специальных исполнений, дополнительных опций, общего объема заказа и прочих ценообразующих факторов.
Цена манометра МП100/160НН, ВП100/160НН, МВП100/160НН от 2360 руб.*
*Цена на МП100НН и другие манометры указана без учета НДС=20%, акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) манометр МП100/160НН, ВП100/160НН, МВП100/160НН, наличие на складе или срок изготовления/производства — уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики коррозионностойких манометров МП100НН, МП160НН (вакуумметров ВП-, мановакуумметров МВП-)
| Параметр (характеристика) манометра МП100НН, МП160НН | Значение параметра (характеристики) |
| Номинальный диаметр корпуса, D | 100,160 мм |
| Класс точности | 1% |
| Диапазоны показаний давления | манометры МП — от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160 МПа вакуумметры ВП — от -0,1 до 0 МПа мановакуумметры МВП — от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 МПа по заказу единицы измерения кгс/см², бар |
| Рабочая нагрузка | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 130% шкалы |
| Температура измеряемой среды Тис | без наполнения — до +200 °С с наполнением (глицерин): до +100 °С с наполнением (силикон): до +200 °С |
| Температура окружающей среды Тос | без наполнения: -60… +60 °С гидрозаполнение (глицерин): -40… +60 °С гидрозаполнение (силикон): -60… +60 °С |
| Присоединение к процессу | Р — радиальное РФп — радиальное с передним фланцем РФз — радиальное с задним фланцем РСк — радиальное со скобой Тэ — эксцентрично-торцевое ТэФп — эксцентрично-торцевое с передним фланцем ТэФз — эксцентрично-торцевое с задним фланцем ТэСк — эксцентрично-торцевое со скобой |
| Резьба присоединения | М20х1,5; G1/2 — под заказ |
| Чувствительный элемент | Пружина Бурдона — ≤ 6,0 МПа Многовитковая пружина — > 6,0 МПа нержавеющая сталь |
| Штуцер | нержавеющая сталь, внутренний демпфер (юза) |
| Механизм | нержавеющая сталь |
| Циферблат | алюминий, шкала черная на белом фоне |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP65 |
| Стекло | многослойное безопасное (safety glass) |
| Кольцо | нержавеющая сталь, байонет (резьба) |
| Стрелка | с корректором нуля |
| Наполнение | глицерин — Ву, силикон ВуСл |
| Климатическое исполнение | УХЛ1 |
| Масса,кг | диаметр 100 — 0,50 диаметр 160 — 0,97 |
| Межповерочный интервал (МПИ) | 10 года |
Дополнительные опции и специальные исполнения манометров МП/ВП/МВП-100НН, -160НН:
— заводской номер (по умолчанию),
— пломбировка корпуса,
— технологическая черта на шкале,
— специальная шкала (температурная для фреонов и аммиака),

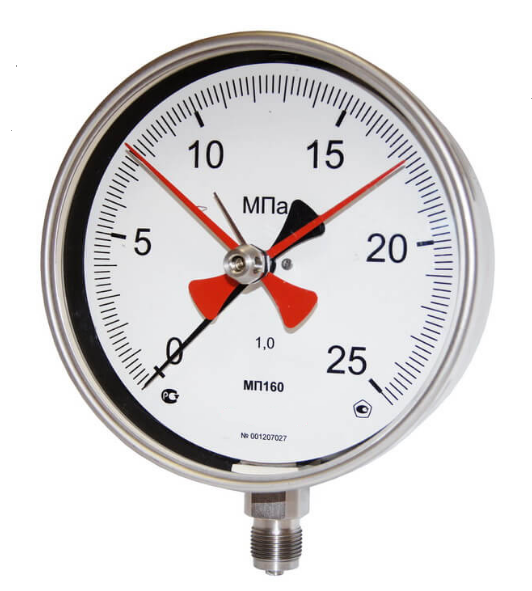

— стрелка минимального и/или максимального давления (с/без ябедника),
— кислородное исполнение — О2,
— высокотемпературное исполнение для Тис= +300С (У2, IP54).
Габаритные и монтажно-присоединительные размеры манометров МП100НН, МП-160НН
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Исполнение Р (радиальное) Исполнение Тэ (эксцентрично-торцевое)
| МП | m | n | e | b1 | c | c1 | c2 | c3 | g | g1 | D1 | D2 | G | G1 | SW | SW1 |
| 100 | 17 | 39 | 30 | 49 | 6 | 3 | 20 | 19 | 91 | 96 | 100 | 99 | М20х1,5 G½ |
½NPT | 22 | 17 |
| 160 | 50 | 92 | 91,5 | 161 | 157 |
Форма записи условного обозначения при заказе манометров МП100НН, МП160НН, вакуумметров ВП, мановакуумметров МВП
Для того, чтобы заказать (купить) манометр МП100НН, МП160НН (вакуумметр ВП-, мановакуумметр МВП), при оформлении заказа необходимо указать:
— диаметр корпуса;
— диапазон показаний;
— степень пылевлагозащиты;
— вид штуцера (расположение и резьбу) — радиальный, радиальный с передним фланцем и т.д.
— дополнительные опции (при необходимости, см. список выше по тексту).
Пример записи условного обозначения манометра МП при заказе и его расшифровка
Манометр МП100НН/РСк-1,0МПа
Манометр показывающий (МП), диаметр корпуса 100мм (100) из нержавеющей стали (Н), коррозионностойкий (Н), многослойное безопасное стекло, с радиальным расположение штуцера и скобой (РСк), диапазон измерения 1,0МПа (1,0 МПа), с присоединительной резьбой штуцера М20х1,5.
Также возможно заказать Дополнительное и вспомогательное оборудование для манометров (КМЧ, отводы-охладители, прокладки герметизирующие и т.п.).
Возможные ошибки при оформлении заказа на вибростойкие и агрессивостойкие манометры МП-100НН, МП160-НН, ВП-100НН, ВП-160-НН, МВП100-НН, МВП-160НН
Ввиду относительного большого количества исполнений (модификаций) и сложности формы заказа рекомендуем быть внимательными при оформлении заказа на вибростойкие и агрессивостойкие манометры МП-100НН, МП160-НН, ВП-100НН, ВП-160-НН, МВП100-НН, МВП-160НН, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора: вибро-стойкий мано-вакууметр жидконаполненный, гидрозаполненный, заполненный, глицериновый, гидравлический, вибро-устойчивый напоромер для аммиака, аммиачный манометр, измеритель напора, тяги, тягомер, преобразователь, датчик давления, регистратор, пневмодатчик, пневмометр, регулятор, сигнализатор, анализатор, сенсор, индикатор и и прочие ошибки в обозначении прибора.
— неправильные обозначения модели: МП-100-НН, ВП-100-НН, МВП-100-НН, МП-160-НН, ВП-160-НН, МВП-160-НН; МП100-НН, ВП100-НН, МВП100-НН, МП160-НН, ВП160-НН, МВП160-НН; МП-100НН, ВП-100НН, МВП-100НН, МП-160НН, ВП-160НН, МВП-160НН; МП100Н, МП160Н; ПМ100НН, ПМ160НН и т.п.;
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure-and-vacuum-gauges, vacuum gauges, indicating and vibration-resistant, vibration resistant corrosion resistant pressure gauges MP100NN, MP160NN, korrozionnostojkie manometry mp100nn mp160n, VG100YY, VG160YY (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на вибростойкие коррозионноустойчивые мановакуумметры МП-100НН, МП-160НН, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование в лучшем соотношении Цена-Качество-Срок изготовления/поставки — Наличие на складе в Москве.
Техническая документация на коррозионностойкие манометры МП100НН, МП160НН (вакуумметры ВП-, мановакуумметры МВП):
см. Карта заказа МП100НН, МП160НН (ВП-, МВП) манометры, вакуумметры и мановакуумметры коррозионностойкие (скачать опросный лист).
см. Технические характеристики МП100НН, МП160НН (ВП-, МВП) манометры, вакуумметры и мановакуумметры коррозионностойкие (Тех.описание).
см. Руководство по эксплуатации МП100НН, МП160НН (ВП-, МВП) манометры, вакуумметры и мановакуумметры коррозионностойкие.
см. Методика поверки МП100НН, МП160НН (ВП-, МВП) манометры, вакуумметры и мановакуумметры коррозионностойкие.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
