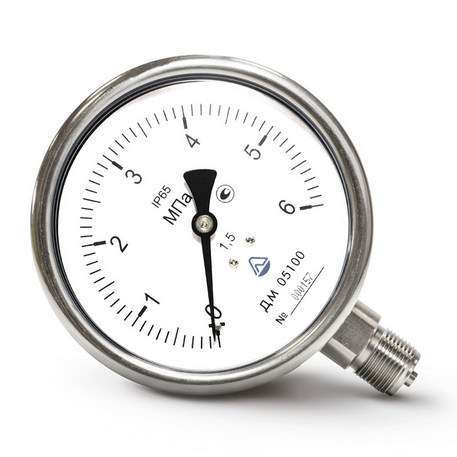

Технические коррозионностойкие (нержавеющие) манометры ДМ-05-07, мановакуумметры ДА-05-07 с диаметром корпуса 100мм (ДМ-05100-07) применяются для измерения как избыточного, так и вакуумметрического (разрежения) давления агрессивных некристаллизующихся сред (в том числе аммиака NH3) в системах пищевой, химической, фармацевтической промышленности. Корпус и механизм манометра ДМ-05-07 изготовлены из нержавеющей стали, стекло органическое, степень пылеводозащиты IP65.
Манометры и мановакуумметры нержавеющие коррозиестойкие ДМ-05100-07 могут на заказ изготовляться с заполнением глицерином или силиконом, если прибору предстоит работать в условиях повышенных вибраций (глицеринозаполненные, вибростойкие, виброустойчивые манометры, литера «Г» в условном обозначении). Гидрозаполнение гасит колебания трубки Бурдона и механизма манометра, создающиеся в условиях повышенной вибрации, а также уменьшает износ движущихся частей.
Стоимость нержавеющих манометров ДМ-05-100-07, мановакуумметров ДА-05100-07 зависит от модификации, диапазона измерения (далее ДИ), конструктивного исполнения, наличия гидрозаполнения,а также от объема заказа, условий поставки и прочих ценообразующих факторов (см. ниже по тексту также форму заказа манометров ДМ/ДА-05-07).
Цена нержавеющего манометра ДМ-05-07 (ДА-) высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе коррозионностойких нержавеющих манометров ДМ-05-07, ДА-05100-07 уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Дополнительное и вспомогательное оборудование для манометров коррозионностойких виброустойчивых ДМ-05-07, ДА-05-07:
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны (до 1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные и предохранительные.
Прокладки(уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.
см. подробнее о дополнительном оборудовании и арматуре для манометров.
Технические характеристики манометров и мановакуумметров нержавеющих ДМ-05-100-07, ДА-05100-07
| Параметр (характеристика) нержавеющего манометра ДМ-ДА-05-100-07 | Значение параметра (характеристики) |
| Измеряемая среда | агрессивные некристаллизующиеся среды (жидкость, газ, пар), в том числе аммиак |
| Диаметр корпуса, мм | 100 (ДМ-05100-07, ДА-05-100-07) |
| Штуцер | радиальный (Р), подключение снизу (база); осевой (О) |
| Фланец | отсутствует |
| Резьба присоединительного штуцера | М20х1,5 (база); G1/2 |
| Корпус | нержавеющая сталь |
| Стекло | органическое |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
| Механизм | нержавеющая сталь |
| Степень пылевлагозащищенности (пылеводозащита) | IP65 |
| Климатика (климатическое исполнение) | УХЛ 3.1 |
| Температура окружающей среды, Тос | -40…+150°С |
| Гидрозаполнение глицерином (силиконом) для придания вибростойкости | опционально, согласно заказу |
| Виброзащищенность | группа V4 |
| Класс точности | 1 ; 1,5 |
| Габаритные размеры, мм | 110×150×60 (ДМ-05100-07) |
| Масса, кг | 0,5 кг |
| Гарантийный срок эксплуатации | 18 месяцев |
| Межповерочный интервал (МПИ) | 2 года |
| Наработка на отказ, часов, не менее | 100000 |
| Полный срок службы, лет, не менее | 10 |
Диапазоны измерения манометров нержавеющих ДМ-05-07 (мановакуумметров ДА-05-07)
| Модификация | Диапазон измерения давления |
| Манометр нержавеющий (коррозионностойкий) ДМ-05-07 | 0…160кПа |
| 0…250кПа | |
| 0…400кПа | |
| 0…600кПа | |
| 0…0,4МПа | |
| 0…1МПа | |
| 0…1,6МПа | |
| 0…2,5МПа | |
| 0…4МПа | |
| 0…6МПа | |
| 0…10МПа | |
| 0…16МПа | |
| 0…25МПа | |
| 0…40МПа | |
| 0…60МПа | |
| Мановакуумметр нержавеющий (коррозиестойкий) ДА-05-07 | -100…60кПа |
| -100..150кПа | |
| -100…500кПа | |
| -0,1…0,5МПа | |
| -0,1…0,9МПа | |
| -0,1…1,5МПа | |
| -0,1…2,4МПа |
Комплект поставки манометров нержавеющих ДМ-05100-07
Манометр нержавеющий (коррозионностойкий) ДМ-05100-07, ДА-05100-07 — 1 шт. (диапазон измерения, класс точности, резьба, заполнение глицерином согласно заказу, см. ниже форму составления условного обозначения).
Паспорт — 1 экз.
Руководство по эксплуатации — 1экз. на 10 шт.
Индивидуальная упаковка – 1 комплект.
Форма записи условного обозначения и схема составления заказа нержавеющих манометров ДМ-05-07 и мановакуумметров ДА-05-07(-Г)
Для того, чтобы заказать (купить) коррозионностойкий нержавеющий манометр ДМ-05-07, мановакуумметр ДА-05-07 (ДМ/ДА-05100-07(Г)), нужно сделать соответствующую заявку на подбор и покупку оборудования по электронной почте или телефонам отдела продаж, указанным в разделе сайта «Контакты».
При заказе прибора следует указать тип (манометр, мановакуумметр), тип штуцера (радиальный — по умолчанию, или осевой), диапазон измерения давления, класс точности (а также резьбу, по умолчанию М20х1,5) и заполнение глицерином/силиконом (Г в маркировке), если требуется.
Пример обозначения при заказе и его расшифровка:
Манометр ДМ-05100-6МПа-1,5-07-М-Г: манометр нержавеющий виброустойчивый серии ДМ-05-07 с диаметром корпуса 100мм, диапазоном измерения избыточного давления 0…6МПа, классом точности 1,5, модернизированный (М), с гидрозаполнением глицерином.
Дополнительное и вспомогательное оборудование для манометров ДМ-05-07 и мановакуумметров ДА-05-07
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочёнки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
Возможные ошибки при оформлении заказа на коррозионностойкие вибростойкие манометры ДМ-05100-07-Г и мановакуумметры ДА-05-100-07-Г
Ввиду относительного многообразия марок, моделей и модификаций коррозионностойких вибростойких манометров ДМ-05100-07-Г и мановакуумметров ДА-05-100-07-Г, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора, отличающееся от заводского: манометр глицериновый глицеринонаполненный глицеринозаполненный вибростойкий виброустойчивый коррозиестойкий коррозионноустойчивый агрессивостойкий стойкий к ржавению ржавчине коррозии, измеритель-регулятор давления напора, напоромер, тягонапоромер, сигнализатор детектор сенсор индикатор регистратор регулятор датчик преобразователь давления и т.д. и т.п.
— неправильные обозначения и запись модели: ДМ05-07, ДМ-0507, ДМ-05100-07, ДМ0507, ДМ05100-07, ДА05100-07, ДА5-7, ДА-0507, ДМ-5-7, ДМ-05-100-07 и т.п.
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
— ошибки, связанные с транслитераций или раскладкой клавиатуры, например: manometer, corrosion-resistant DM-05-07, stainless steel manometer DM-05100-07, vibration resistant manometer, manometr dm-05-07, LV-05-07 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на виброустойчивые коррозиестойкие манометры ДМ-0507, ДА-05-100-07, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, и мы поймем и подберем необходимое Вам оборудование в лучшем соотношении Цена-Качество-Срок изготовления/производства (Наличие на складе).
Техническая документация на нержавеющие манометры ДМ/ДА-05-07 (ДМ-05100-07, ДА-05100-07)
см. Карта заказа ДМ/ДА-05-07 (ДМ-05100-07, ДА-05100-07) манометры нержавеющие (скачать опросный лист).
см. Технические характеристики ДМ/ДА-05-07 (ДМ-05100-07, ДА-05100-07) манометры нержавеющие (Тех.описание).
см. Руководство по эксплуатации ДМ/ДА-05-07 (ДМ-05100-07, ДА-05100-07) манометры коррозионностойкие.
см. Методика поверки ДМ/ДА-05-07 (ДМ-05100-07, ДА-05100-07) манометры коррозионностойкие.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) манометра, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт манометра, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
