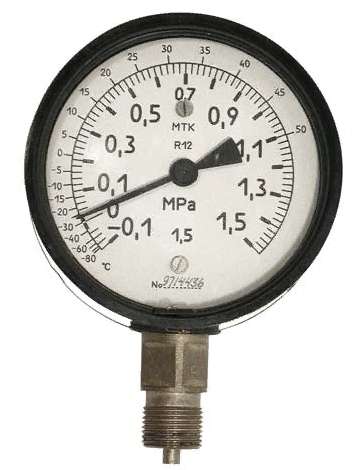

Корабельные вакуумметры, мановакууметры, манометры МТК-1054,-1058,-1076 (без борта) и МТК-1059,-1060,-1079 (с бортом/фланцем) предназначены для измерения избыточного и вакуумметрического постоянного и переменного давления не кристаллизующихся при рабочих температурах жидкостей и газов, нейтральных по отношению к медным сплавам, а также для измерения давления морской воды до 6 МПа (60 кгс/см2) в условиях вибрации и наклонов.
Преимущества корабельных манометров, вакуумметров и мановакууметров МТК-1054,-1058,-1076
— Приборы предназначены для работы в условиях нормированных для вида климатического исполнения УХЛ4.2
— Приборы ударопрочные, сейсмостойкие, водозащищённые.
— Измеряемыми средами могут быть кислород и марки хладона
— Изготавливаются для российской промышленности и для поставок на экспорт, в том числе для тропического климата.
— Циферблат приборов покрыт фосфоресцирующим составом временного действия.
— Внесены в Государственный реестр средств измерений.
— Аналогов приборов в России нет.
Технические характеристики корабельных манометров, вакуумметров и мановакууметров МТК-1054,-1058,-1076х
| Наименование параметра | Значения |
| Диапазон измерения давления | -0,1…60 МПа |
| Температурный диапазон | -50…+60 °C |
| Климатическое исполнение | стандартное |
| Относительная влажность окружающего воздуха при 35°C | 98% |
| Технические условия (ТУ) | 25.05.1774-75 |
| Виброустойчивость при амплитуде 0,03; 0,05; 0,1 мм | 5…25 Гц |
| Механическое подсоединение | М20х1,5; G1/2-B |
| Масса | не более 0,85 кг |
| Гарантийный срок эксплуатации | 30 месяцев |
| Гарантийный срок хранения | 36 месяцев |
| Межповерочный интервал | 60 месяцев |
Верхние пределы измерений манометров МТК
| Марка и Модель манометра МТК | Верхний предел измерений | ||
| Модель (без борта, с бортом (задним фланцем) | кПа | МПа | кгс/см2 (бар) |
| МТК-1058 (без борта) МТК-1059 (с бортом) |
100 160 250 400 |
1 1,6 2,5 4 |
|
| МТК-1054 (без борта) МТК-1060 (с бортом) |
600 | 0,6 1 1,6 2,5 4 6 |
6 10 16 25 40 60 |
| МТК-1076 (без борта) МТК-1079 (с бортом) |
10 16 25 40 60 |
100 160 250 400 600 |
|
Верхние пределы измерений мановакуумметров МТК-1054,-1058,-1076
| Модель | Верхний предел измерений | ||||||
| избыточного | вакууметрического | ||||||
| Тип (наименование прибора) | Модель (без борта/с бортом) | кПа | МПа | кгс/см2 | кПа | МПа | кгс/см2 |
| MTK^ (мановакуумметр) |
МТК-1058/1059 | 60 150 300 |
0,6 1,5 3 |
100 | 1 | ||
| MTK^ (мановакуумметр) |
МТК-1054/1060 | 500 | 0,9 1,5 2,4 |
5 9 15 24 |
100 | 0,1 0,1 0,1 |
1 1 1 1 |
Верхние пределы измерений манометров и мановакуумметров МТК-10-1054,-1058,-1076
| Модель | Верхний предел измерений | Модель | ||||||
| избыточного | вакууметрического | |||||||
| Тип (наименование прибора) | Тип (наименование прибора) | КПа | МПа | Кгс/см2 | КПа | МПа | Кгс/см2 | |
| MTK^ для хладона (манометры и мановакуумметры) |
МТК-1059 | 300 | 3 | 100 | 1 | 22 | ||
| MTK^ для хладона (манометры и мановакуумметры) |
МТК-1060 | 500 | 5 | 22 | ||||
| MTK^ для хладона (манометры и мановакуумметры) |
МТК-1060 | 0,9 | 9 | 0,1 | 1 | 22, 142 | ||
| MTK^ для хладона (манометры и мановакуумметры) |
МТК-1060 | 1,5 2,4 |
15 24 |
0,1 | 1 | 12, 22, 142 | ||
| MTK^ для хладона (манометры и мановакуумметры) |
МТК-1060 | 2,5 | 25 | 12, 22, 142 | ||||
* — Приборы с верхним пределом значения до 0,6 (0,5) МПа выпускаются с шкалами в кПа
** — Верхний предел разряжения для мановакуумметров равен — 0,1 МПа (- 1 кгс/см2)
Габаритные и присоединительные размеры манометра МТК-1054,-1058,-1076 без борта
Габаритные и присоединительные размеры манометра МТК-1059,-1060,-1079 с бортом
