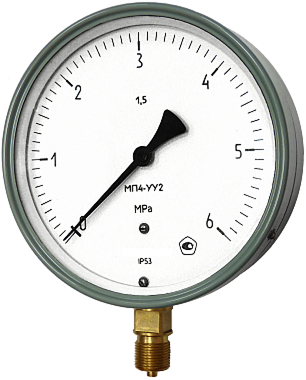

МП4-У, ВП4-У, МВП4-У манометры показывающие технические

Показывающие технические манометры МП4-У, вакуумметры ВП4-У и мановакуумметры МВП4-У (в т.ч. исп МП4-УУ2,-Уф) диаметром корпуса 160мм предназначены для измерения избыточного и вакуумметрического давления (разрежения) неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода(O2), ацетилена(C2H2) и газовых смесей (воздух, сухой газ, пропан-бутановая смесь и др.)…см. технические характеристики МП4.
Ранние обозначения модели МТП-160, ОБМ-160 (1970е годы).

Стоимость манометров МП4-У (ВП4, МВП4-УУ2, Уф-У2)

Стоимость технических манометров МП4-У, вакуумметров ВП4-У и мановакуумметров МВП4-У (исп.МП4-УУ2, Уф-У2, УУХЛ1) зависит от диапазона измерения (далее ДИ), класса точности (1-1,5%), степени пылеводозащиты (IP), специальных исполнений, дополнительных опций (см. таблицы внизу), а также объема заказа, условий поставки и прочих цено-образующих факторов. За стандартный (базовый) вариант принимается исполнение для измерения давления жидкости, с радиальным штуцером М20х1,5, класс точности 1,5%, степень пылеводозащиты IP40, климатика У2, в прочих базовых (стандартных) исполнениях.

(см. также форму заказа манометров МП4-У, ВП4-У, МВП4-У, как выбрать, заказать, купить).

Таблица 1. Стоимость базового исполнения (оптовая цена МП4-У с классом точности 1,5%, радиальным штуцером М20х1,5, степень защиты-IP40, климатика-У2(-50…+60С).

На складе в Москве всегда имеются в наличии манометры МП4-У, УУ2 с диапазонами 0-4,6,10,16,25 кгс/см² в стандартном исполнении (радиальный штуцер М20х1,5, класс точности 1,5%, защита-IP40, СГС-шкала кгс/см²), наличие других вариантов исполнения и диапазонов необходимо уточнять при конкретном заказе, учитывая, что при отсутствии в наличии плановый срок изготовления на производстве составит 15-20 рабочих дней.

Дополнительное и вспомогательное оборудование для манометров МП4-У, вакуумметров ВП4-У и мановакуумметров МВП4-У:
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны трехходовые (до 1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные (кнопочные) и предохранительные.
Прокладки (уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.

см. подробнее о дополнительном оборудовании и арматуре для манометров

Технические характеристики манометров и вакуумметров МП4-У, ВП4-У, МВП4-У

Диапазоны показаний манометров МП4-У, вакуумметров ВП4-У и мановакуумметров МВП4-У (-УУ2,-Уф)

Опции и специальные исполнения манометров МП4-У, вакуумметров ВП4У, мановакуумметров МВП-4У (-УУ2,-Уф):

Измеряемая среда «кислород» — по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода (обозначение «КИС», «О2»).
Измеряемая среда «ацетилен» — по заказу приборы имеют исполнение для измерения давления ацетилена – С2Н2 («сварочные» манометры).
Обезжиривание — по заказу приборы поставляются с обезжиренной рабочей полостью (держатель, трубка-бурдон).
Атомное исполнение — по заказу приборы изготавливаются для поставки на объекты атомной энергетики (ОАЭ, класс безопасности 3 и 4).
Экспортное исполнение — по заказу приборы изготавливаются для поставки на экспорт (маркировка, паспорт и техописание на английском или другом языке).
Демпфер — с встроенным демпфером юза поставляются приборы МП4-У, ВП4-У, МВП4-У с диапазоном показаний со 100 кгс/см²; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см² оговаривается при заказе.
Технологическая черта на шкале — по заказу выполняется нанесение технологической черты на циферблат (в примечании к заказу необходимо указать конкретно на какой отметке шкалы).
Пломбировка — по заказу приборы пломбируются.
Табличка — по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора.
Заводской номер — по заказу приборы поставляются с заводским номером, нанесенным внизу циферблата.

Гарантии изготовителя:
Гарантийный срок эксплуатации манометров МП4У- 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы прибора — не менее 10 лет.

Обозначения и схема составления заказа манометра МП4,  вакуумметра ВП4, МВП4-У (-УУ2, -Уф)

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Примеры обозначения прибора призаказе и в тех документации:
манометр МП4-УУ2 — 10 кгс/см² — 1,5% — Ф — П.П.Пас — Пл.
вакуумметр ВП4-УУ2 -1-0 кгс/см² — 1,5% — ФОШ- IP53 — G1/2 — ЦСМ
мановакуумметр МВП4-Уф -1+5 кгс/см² — 1% — Кис — ФОШ — IP53 — G1/2

Поверка приборов: отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя: отметка о первичной поверке ставится в паспорте на прибор; отметка о первичной поверке ставится на стекле прибора.

Современная серия манометров МП4-У — это штатная замена — аналог ранее выпускавшимся сериям МТП-160, ОБМ-160, ОБМ1-160, ОБМВ-160, ОБВ-160;
также возможна замена на аналоги — манометры ДМ-160, МТ-160, МП-160, М-4/1, МТ-4И и др.
Другие приборы этой серии: МП3-У (D-100мм, кт 1,5%, шт. М20х1,5), МП2-У (D-60мм, кт 2,5%, шт. М12х1,5).

Возможные ошибки при оформлении заказа на мановакуумметры МП4, ВП4, МВП4-У (-УУ2, -Уф)

Ввиду  относительного многообразия марок, моделей мановакуумметров (МП4, ВП4, МВП4-У, -УУ2, -Уф), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: мано-вакууметр, напоромер, измеритель напора, тяги, тягомер, преобразователь, датчик давления, регистратор, пневмодатчик, пневмометр, регулятор, сигнализатор, индикатор, детектор, сенсор  и и прочие ошибки в обозначении прибора.
— орфографические ошибки и описки: монометр МПЧ-УУ2, ВПЧ-V, МВПЧ-V, вариация -ЧУ,-ЧУУ, -ЧУф (вместо цифры-4 стоит буква-«Ч» — ВПЧ-У и т.п.);
неправильные обозначения модели: МП4У, ВП4У, МВП4У, МП-4У, ВП-4У, МВП-4У; МП-4УУ, ВП-4УУ, МВП-4УУ, ПМ, ВП, МПВ, МПЧ и т.п.
устаревшие обозначения МТП-160, ОБМ-160, ОБМ1-160, ОБМВ-160, ОБВ-160;
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: manometers  mp4-u, vp4-u, mvp4-u, mp4-u vp4-u mvp4-u manometry pokazyvayushchie tekhnicheskie, VG4-E, DG4-E, VDG4-E (в En-раскладке) и т.п. и т.д.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на мановакуумметры МП4У, ВП4У, МВП4У, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).

Также можем предложить Вашему вниманию по ценам изготовителя уже со склада в Москве продукцию наших партнеров: Метер,  Саранский приборостроительный завод (г. Саранск), Завод Механических изделий, НПЦ Манометр (г. Томск), ЗАО Сектор, Манотомь, ТМЗ, Промприбор, Теплоконтроль (г. Казань) и других.

Габаритные и монтажно-присоединительные размеры манометров МП-4У, МВП-4У, ВП-4У

Для просмотра нажать на изображение, для возврата нажать ← (назад)

Резьба штуцера — M20x1.5-8g (базовое исполнение) или по заказу: G1/2-B(трубная), К1/2(коническая).

1. Радиальный штуцер, без фланца — РШ (штуцер снизу, без борта под монтаж на трубе).

2. Радиальный штуцер, с задним фланцем — РШБ (штуцер снизу, задний борт под монтаж на стене).

3. Осевой (торцевой) штуцер, без фланца — ОШ (штуцер сзади, без борта под монтаж на трубе).

4. Осевой (торцевой) штуцер, с передним фланцем — ОШБ (штуцер сзади, передний борт под монтаж в щите).

Дополнительное и вспомогательное оборудование для технических показывающих манометров-МП, вакуумметров-ВП и мановакуумметров-МВП

1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочёнки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
