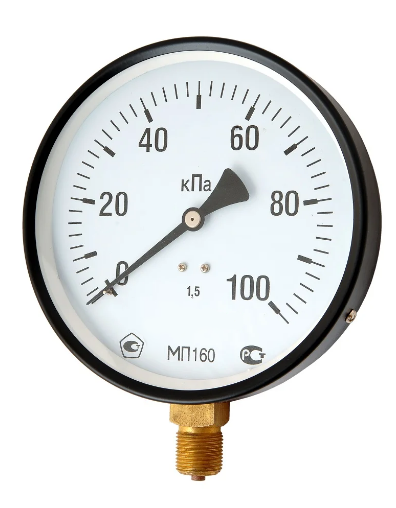

Показывающие технические манометры МП, вакуумметры ВП и мановакуумметры МВП являются механическими стрелочными приборами и для измерения избыточного (манометры диаметром 40,50,63,100,160), разряженного (вакуумметры диаметром 40,50,63,100,160) а так же избыточного и разряженного (мановакуумметры диаметром 100,160) давления в газообразных средах и некристаллизующихся жидкостях. Разработаны для применения на производственных предприятиях и рассчитаны на установку в системы с неагрессивной рабочей средой. Используются в сфере ЖКХ, тепло- и водоснабжения, в химических, нефтеперерабатывающих сферах, в сферах энергетики и других.
Стоимость манометров МП (ВП, МВП) и ценообразующие факторы
Стоимость технических манометров зависит от диапазона измерения (далее ДИ), класса точности (1,5-2,5%), степени пылеводозащиты, специальных исполнений, дополнительных опций (см. таблицы внизу), а также объема заказа, условий поставки и прочих факторов.
| Тип манометра МП, вакуумметра ВП, мановакуумметра МВП |
Диапазоны измерения (ДИ), МПа | Класс точности | Цен/руб. |
| МП50М | 0-0,25…4 МПа | 2,5% | 182 |
| 0-10,0…40,0 МПа | 198 | ||
| 0-0,4…25,0 МПа | 185 | ||
| ВП63М | -0,1-0 МПа, 0-0,1…4 МПа | 2,5% | 242 |
| МП63М | 0-6…40 МПа | 264 | |
| 0-0,4…25,0 МПа | 253 | ||
| МВП100М, ВП100М (усиленный механизм) | -0,1-0 МПа, -0,1-0,06…2,4 МПа, 0-0,1…4 МПа |
1,5% | 490 |
| МП100М (усиленный механизм) | 0-6…60 МПа | 507 | |
| МВП160М, ВП160М (усиленный механизм) | -0,1-0 МПа, -0,1-0,06…2,4 МПа, 0-0,1…4 МПа |
1,5% | 840 |
| МП160М (усиленный механизм) | 0-6…60 МПа | 866 |
Дополнительное и вспомогательное оборудование для манометров МП (ВП, МВП):
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны (до 1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные и предохранительные.
Прокладки(уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.
см. подробнее о дополнительном оборудовании и арматуре для манометров
Технические характеристики манометров МП, ВП, МВП
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 40, 50, 63,100,160 мм |
| Класс точности | ∅ 40,∅ 50 — 2,5% ∅ 63 — 2,5% по заказу 1,5% ∅ 100, ∅ 160 — 1,5% |
| Диапазоны показаний давления | ∅ 40мм, ∅ 50мм МП — от 0 до 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 МПа ВП — от -0,1 до 0 МПа по заказу: кгс/см2, бар ∅ 63мм МП — от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 МПа ВП — от -0,1 до 0 МПа по заказу: кгс/см2, бар ∅ 100мм, ∅ 160мм МП — от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 МПа ВП — от -0,1 до 0 МПа МВП — от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 МПа по заказу: кгс/см2, бар |
| Рабочая нагрузка | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 100% шкалы |
| Температура измеряемой среды Тис | ∅ 40,50 — до +60°C ∅ 63,100,160 — до + 150°C |
| Температура окружающей среды Тос | −50…+60 °C |
| Присоединение к процессу | ∅ 40,50,63 — радиальное, торцевое (осевое) ∅ 100,160 — радиальное, радиальное с задним фланцем, торцевое (осевое) |
| Резьба присоединения | ∅ 40 — М10х1,0; G1/8 ∅ 50, 63 — М12х1,5; G1/4 ∅ 100,160 — М20х1,5; G1/2 — под заказ |
| Чувствительный элемент | Пружина Бурдона — ≤ 6,0 МПа Многовитковая пружина — > 6,0 МПа медный сплав |
| Штуцер | Латунь |
| Механизм | Латунь |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Материал корпуса | Сталь, цвет черный |
| Степень пылевлагозащиты | IP 40 |
| Стекло | Техническое, ∅ 50 — пластик |
| Кольцо | Сталь, цвет черный |
| Климатическое исполнение | У2 |
| Опции | ∅ 100,∅ 160 — заводской номер — пломбировка корпуса — технологическая черта — специальная шкала (температурная для фреона) — внутренний демпфер (юза) — задний фланец РФз ∅ 63, ∅ 50, ∅ 40 — заводской номер — технологическая черта — внутренний демпфер (юза) — кислородное исполнение O2 |
| Масса,кг | ∅ 40 — 0,05 ∅ 50 — 0,07 ∅ 63 — 0,09 ∅ 100 — 0,36 ∅ 160 — 0,68 |
| Межповерочный интервал | 10 года |
Опции и специальные исполнения
— Измеряемая среда «кислород» — по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода (О2).
— Измеряемая среда «ацетилен» — по заказу приборы имеют исполнение для измерения давления ацетилена — С2Н2.
— Демпфер — со встроенным в штуцер внутренним демпфером (юза)
— Технологическая черта на шкале — по заказу выполняется нанесение технологической черты на циферблат (в примечании к заказу необходимо указать конкретно на какой отметке она наноситься).
— Пломбировка — по заказу приборы пломбируются.
— Заводской номер — по заказу приборы поставляются с заводским серийным номером.
Габаритные и монтажно-присоединительные размеры
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Исполнение Р (радиальное) Исполнение Т (осевое)
Исполнение РФз (радиальное с задним фланцем)
| Тип | h | S | G | D1 | D2 | b | e | f | b1 | l | d |
| МП40М | 36 | 12 | М10х1,0 G1/8 |
42 | 41 | 25 | 9 | 8 | 40 | — | — |
| МП50М | 46 | 14 | М12х1,5 G1/4 |
53 | 51 | 28 | 10 | 10 | 44 | — | — |
| МП63М | 52 | 14 | М12х1,5 G1/4 |
63 | 62 | 29 | 15 | 12 | 49 | — | — |
| МП100М | 88 | 22 | М20х1,5 G1/2 |
100 | 98 | 36 | 18 | 14 | 39 | 80±0,2 | 5,5 |
| МП160М | 110 | 22 | М20х1,5 G1/2 |
152 | 150 | 47 | 19 | 14 | 50 | 128±0,4 | 7 |
Пример оформления заказа
МП-63М (0–1,0 МПа) Т, G1/4, 2,5%
Манометр показывающий (МП), диаметром корпуса 50мм (50) из стали (М) и пластиковым стеклом, пределом измерения 0-1,0 МПа (0-1,0 МПа), с торцевым расположением штуцера (Т), с присоединительной резьбой штуцера G1/4 (G1/4).
Полная форма обозначения (ПФО) при заказе:
— МП-160М 0-0,1…4МПа 1,5% (рад. шт. М20х1,5(латунь), Dk=160мм сталь окраш., IP40, У2 Тос-40+50C) манометр промышленный (базовое исп.)
— МП-100М 0-0,1…4МПа 1,5% (рад. шт. М20х1,5(латунь), Dk=100мм сталь окраш., IP40, У2 Тос-40+50C) манометр промышленный (базовое исп.)
Возможные ошибки при оформлении заказа на промышленные манометры
Ввиду относительного многообразия марок и моделей манометров типа МП,ВП,МВП рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные обозначения модели: ПМ160М, мп100м, МТ63М, Вп100м и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: manometr promyshlennyj MP100M, manovakuummetr MVP160M, vakuummetr VP100M, Mp63m (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа в простой форме изложения) и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
