Внимание! Не путайте манометр МТ-100, с поставляемым преобразователем (датчиком) давления МТ100 (МТ100М, МТ100Р, МТ100R).

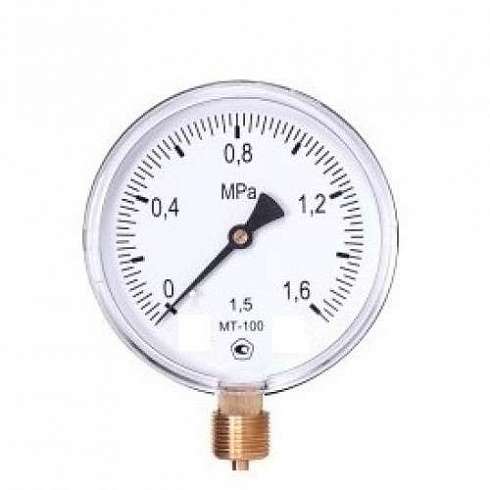

Показывающие технические манометры МТ-50, МТ-63, МТ-100, МТ-160 (диаметром корпуса соответственно 50, 63, 100 и 160мм) являются механическими стрелочными приборами и предназначены для измерения избыточного давления или разряжения неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, водяного пара, газов (в том числе кислорода(O2), ацетилена(C2H2) и газовых смесей (воздух, сухой газ, пропано-бутановая смесь и др.).
ниже см. также модели мановакуумметр МВТ-100, манометр МТО-100.
1. Стоимость манометров технических МТ-50,-63,-100,-160 и мановакуумметра МВТ-100
Стоимость технических манометров (вакуумметров и мановакуумметров) серии МТ зависит от диаметра корпуса (50, 63, 100 и 160мм), диапазона измерения (далее ДИ), класса точности (1,5-2,5%), степени пылеводозащиты (код IP), специальных исполнений, а также объема заказа, условий поставки и прочих факторов.
Стоимость базового исполнения (оптовая цена МТ с классом точности 1,5-2,5%, радиальным штуцером М12х1,5; M20x1,5, степень защиты — IP40, (-50…+50°С).
| Тип манометра МТ цена зависит от диаметра корпуса |
Диапазоны измерения (ДИ), согласно стандартного ряда давлений 1кГс/см2 примерно = 100 кПа = 0,1 МПа | Цена*, руб. без нал |
| манометр МТ50 / МТ63 | от 0 до 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа | от 199 / 199 руб. |
| манометр МТ100 / МТ160 | от 0 до 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа | от 298 / 595 руб. |
| мановакуумметр МВТ 100 | -0,1-0-0,3; -0,1-0-0,5; -0,1-0-0,9; -0,1-0-1,5 ; -0,1-0-2,4 МПа | от 299 руб. |
2. Технические характеристики и диапазоны показаний манометров МТ-100,-160,-63,-50 и МВТ-100
| Техническая характеристика | Значение характеристики в зависимости от модели (диаметра корпуса) | |||
| Диаметр корпуса (мм) | МТ-50 | МТ-63 | МТ-100, МВТ-100 | МТ-160 |
| Класс точности | 2,5% | 1,5% | ||
| Степень защиты (код IP) | IP40 | |||
| Диапазон показаний | от 0 до 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0МПа | |||
| Температура окружающей среды (Тос) | -50…+50°C | |||
| Корпус | полистирол | сталь, окрашенная в черный цвет | ||
| Стекло | полимерное | техническое | ||
| Штуцер и трибко-секторный механизм | латунь | |||
| Присоединительная резьба штуцера | M12x1,5 (G1/4) | M20x1,5 (G1/2) | ||
| Межповерочный интервал (МПИ) | 1 год (поверка произведена в аккредитованной лаборатории) | |||
| Гарантийный срок | 18 месяцев | |||
см. также Прайс-лист на манометры МТ50, МТ60, МТ100, МТ160, электроконтактные (сигнализирующие) МТЭ; термометры, краны 11Б18бк, отборные устройства УО, бобышки БП и прочее дополнительное (вспомогательное монтажно-защитное) оборудование.
Полная форма обозначения (ПФО) при заказе:
1. МТ-100 0-1,6МПа(16кгс/см2), 1,5%, рад. шт. М20х1,5 — манометр технический (Dк=100мм, без борта)
Специальное Общепромышленное исполнение–»О»:
2. Манометр технический общепромышленный МТО-100 0-1МПа(10кгс/см2), к.т. 1,5%, рад. шт. М20х1,5, IP40 (исп.-О, корпус D=100мм, сталь, черный, без борта, без заполнения).
3. Мановакуумметр МВТ- 100
Мановакуумметры технические МВТ-100 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизирующихся жидкостей, газа и пара.
3.1 Технические характеристики мановакуумметра МВТ- 100
Группа защиты от проникновения твердых частиц, пыли и воды по ГОСТ 14254-96 — IP40.
Межповерочный интервал (МПИ) — 1 год (поверка произведена в аккредитованной лаборатории).
Диаметр корпуса — D=100мм.
Класс точности — 1,5%.
Диапазон показаний : -0,1-0-0,3; -0,1-0-0,5; -0,1-0-0,9; -0,1-0-1,5 ; -0,1-0-2,4 МПа.
Конструктивное исполнение и материалы:
Материал штуцера и трибко-секторный механизм — Латунь.
Корпус — сталь, окрашенная в черный цвет;
Стекло — полимерное
Штуцер радиальный.
Присоединительная резьба: М20х1,5 или G1/2.
Рабочий диапазон температур окружающего воздуха (Тос), -50…+50 °C
Гарантийный срок 18 месяцев.
4. Дополнительное и вспомогательное оборудование для технических показывающих манометров-МТ, МТО-100
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочёнки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
5. Разрешительная и техническая документация на манометры МТ-100,-160, МТО-100
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (показаний) и допускаемой погрешности, классы точности и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранение;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
6. Возможные ошибки при оформлении заказа на манометры МТ-100,-160,-63,-50; МТО-100
Ввиду относительного многообразия марок, моделей и модификаций манометров МТ, сложности обозначения и формы заказа приборов, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
орфографические ошибки и описки: МТ-6З (вместо цифры-3 стоит буква-«З» и т.п.), МТО-100;
неправильные обозначения и запись модели: ТМ, МТ60, МТ100, МТ160, МТ50 (слитное написание), МТО-100, МТО100 (аналог снятый с производства) и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
ошибки связанные с транслитераций или раскладкой клавиатуры, например: mt-100, MT-160, VN-50, MTO-100, MTO100 (в En-раскладке) и т.п. и т.д.
Варианты обозначения в зависимости от диаметра корпуса манометра МТ-ДК100ММ, ДК160ММ, ДК63ММ, ДК50ММ.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и мы поймем и подберем необходимое Вам оборудование.
