Современные надежные эталонные преобразователи давления ПДЭ-020(И) являются продолжением отлично зарекомендовавшей себя серии эталонных преобразователей давления ПДЭ-010(И).
Приборы серии ПДЭ-020(Ex), ПДЭ-020И и ПДЭ-020ИEx – это эталонные преобразователи для тестовых измерений давления на технологической позиции или проведения процедур регулировки, калибровки и поверки рабочих средств измерения (СИ) в различных условиях окружающей среды (в т.ч. лабораторных, промышленных, полевых). Преобразователи давления эталонные ПДЭ-020(И) служат для высокоточного измерения и непрерывного преобразования в цифровой сигнал значений абсолютного и избыточного давлений жидкостей и газов, а также давления-разрежения газов. Преобразователи серии ПДЭ используются как в составе калибраторов при регулировке, калибровке и поверке измерительных преобразователей давления и манометров в условиях эксплуатации, так и в качестве высокоточного (эталонного) средства измерения давления. Совместимы с многофункциональными калибраторами.

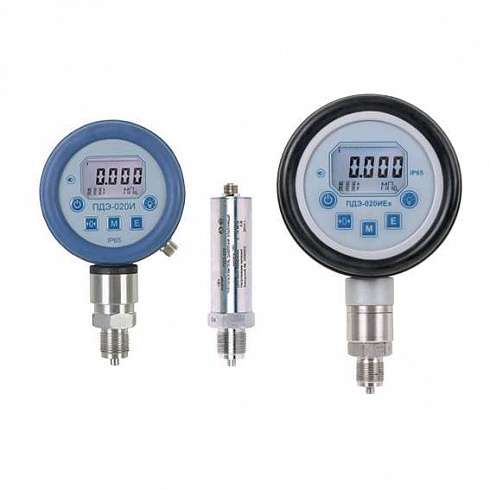

Эталонные приборы серии ПДЭ-020 выпускаются в трех вариантах корпусов:
ПДЭ-020(Ex) — преобразователь без индикации. Возможна дополнительная опция: применение в особо взрывоопасной зоне;
ПДЭ-020И — преобразователь с цифровой индикацией. Исполнение в пластиковом поворотном корпусе
ПДЭ-020ИEx — преобразователь с цифровой индикацией. Исполнение в алюминиевом поворотном корпусе с возможностью применения в особо взрывоопасной зоне.
Технические характеристики эталонных преобразователей давления ПДЭ-020
| Преобразователь | ПДЭ-020 | ПДЭ-020И | ПДЭ-020ИEx |
| Виды исполнения | общепромышленное, кислородное, взрывозащищённое (0ExiaIICT6 X) |
общепромышленное, кислородное |
взрывозащищённое (0ExiaIIВT6 X) |
| Верхние пределы измерений | абсолютное (ДА) — 120 кПа…2,5 МПа; избыточное (ДИ) — 2,5 кПа…60 МПа; избыточное давление-разрежение (ДИВ) — –100…600 кПа |
||
| Пределы допускаемой основной относительной погрешности: | 0,02% для класса точности А0; 0,03% для класса точности А; 0,05% для класса точности В; 0,1% для класса точности C; |
||
| Условия эксплуатации | –20…+60 °С, IP54 | –20…+60 °С, IP65 | |
| Электропитание | ИКСУ-2012, ИКСУ-260, ПКД-160, КДМ-030; МИГР-05U-2 | ||
| КДМ-020 | Встроенный Li-Ion аккумулятор | Встроенный NiMh аккумулятор | |
| Высокие показатели качества и надежности | cредняя наработка на отказ — не менее 100 000 часов; средний срок службы — не менее 12 лет; межповерочный интервал — 1 год (2 года для ПДЭ-020(И) класса точности С); гарантийный срок эксплуатации — 2 года |
||
Надежные высокотехнологичные эталонные преобразователи серии ПДЭ-020 имеют одно из наилучших в своем классе соотношений «ЦЕНА — КАЧЕСТВО — СРОК ПОСТАВКИ».
Аналогично с ПДЭ-010(И), входящими в состав ПКДС-210 (поверочный комплекс давления и стандартных сигналов), все эталонные преобразователи давления серии ПДЭ-020 могут работать совместно с калибраторами-измерителями ИКСУ-2012 и ИКСУ-260, портативными калибраторами давления ПКД-160 и малогабаритными КДМ-020, КДМ-030.
| Преобразователь | ПДЭ-020 | ПДЭ-020И | ПДЭ-020ИEx |
| Материалы корпуса | Нержавеющая сталь | Ударопрочный пластик, износостойкая резина, нержавеющая сталь | Алюминий, износостойкая резина, нержавеющая сталь |
| Поворотный корпус | — | -0…340° | |
| Индикатор | — | жидкокристаллический 5-разрядный, с подсветкой | |
| Клавиатура | — | мембранная | |
| Выходной сигнал | RS-232 (USB) | ||
| Вес, не более | 0,2 кг | 0,4 кг | 0,8 кг |
| Габаритные размеры | 106 × 27 × 31 мм | 153 × 94 × 37 мм | 207 × 119 × 68,5 мм |
| Климатическое исполнение | -20…+60 °С | ||
| Влажность | 0…95 % | ||
| Степень пылевлагозащиты | IP54 | IP65 | |
Преимущества и особенности конструкции преобразователей давления серии ПДЭ-020
Автономный режим для эксплуатации в полевых условиях
Встроенный аккумулятор обеспечивает автономный режим работы, позволяет использовать ПДЭ-020И, ПДЭ-020ИEx в полевых и промышленных условиях для мониторинга технологического процесса, а также для проверки, калибровки рабочих средств измерения на объектах.
Высокотехнологичный информативный индикатор
Полученное в результате измерения значение давления отображается на 5-разрядном цифровом индикаторе c дискретной графической шкалой и подсветкой. В дополнительном поле прибора отображается уровень заряда аккумулятора или относительная величина в процентах от верхнего диапазона измерений. Также на индикаторе отображаются единицы измерения давления (Па, кПа, МПа, кгс/см2, кгс/м2,мм рт.ст., бар, psi).
Удобство управления
Приборы ПДЭ лишены меню, все необходимые команды управления выведены на отдельные кнопки. Простая 5-кнопочная клавиатура на лицевой панели предназначена для включения /выключения прибора, выбора единицы измерения, включения/выключения подсветки, корректировки «нуля» и просмотра максимального измеренного значения.
Защита от перегрузки
Все приборы ПДЭ оснащены звуковым зуммером, предупреждающим пользователя о превышении максимально допустимого давления. Порог максимального значения для срабатывания зуммера настраивается через ПК.
Ударопрочный корпус
Корпусы преобразователей ПДЭ выполнены из ударопрочного пластика или металла (нержавеющая сталь, алюминий). Специальный резиновый чехол, обтягивающий корпус ПДЭ-020И и ПДЭ-020ИEx, служит дополнительной защитой эталонных преобразователей от механических повреждений.
Универсальный цифровой вход/выход
Для калибровки и настройки при подключении к ПК, а также для работы в составе поверочного комплекта ИКСУ-2012 и калибраторов давления ПКД-260, КДМ-020 (030), преобразователи ПДЭ оснащены цифровым каналом с интерфейсом RS-232 (USB преобразователь для связи с ПК).
Условное обозначение и пример заказа на преобразователи ПДЭ-020
Пример оформления заказа: ПДЭ-020(Ex), ПДЭ-020И или ПДЭ-020ИEx.
Возможные ошибки при оформлении заказа на преобразователи давления ПДЭ-020
При заказе датчиков давления рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: цифровой эталонный манометр, цифровой электронный образцовый манометр и т.п.
— неправильные обозначения модели и орфографические ошибки: ПДЭ-O20(Ex), ПДЕ-020И, ПДЭ-О20ИEx, ПДЭ02О(Ex), ПДЭ020И, ПД7 и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: GL»-020, Gl»-02O, GLT-020, (в En-раскладке) PDE-020(Ex), PDE-020И, PDE-020ИEx, PDE-020I, PDE-020IEx, PDE-02OI и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи/датчики давления ПДЭ-020, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Также в заказе необходимо указать количество приборов, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
