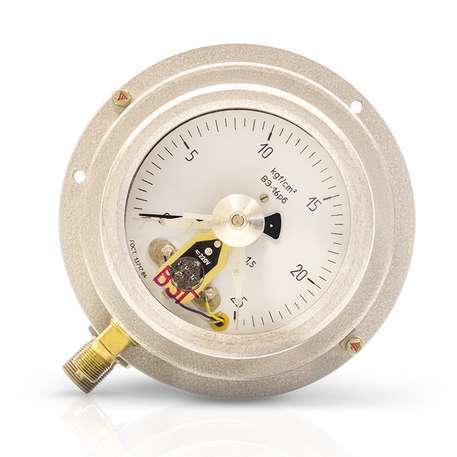

Электроконтактные сигнализирующие взрывозащищенные манометры ВЭ-16рб (ЭКМ-ВЗГ) предназначены для для измерения избыточного и вакуумметрического давления не агрессивных к медным сплавам, некристаллизующихся жидкостей, газов (в том числе кислорода О2) и пара и управления внешними электрическими цепями путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов. Манометры ВЭ-16РБ предназначены для применения во взрывоопасных помещениях и наружных установках, в которых могут образоваться взрывоопасные смеси газов, паров или пыли с воздухом. Вид взрывозащиты — взрывонепроницаемая оболочка ВЗГ. Взрывозащищенность каждого прибора обеспечивается конструкцией его литой оболочки из специального алюминиевого сплава.
Область применения взрывозащищенных электроконтактных манометров ВЭ-16рб — постоянный контроль давления в трубопроводах, а также в других системах. В случае нарушения предельно допустимых значений давления автоматически включается сигнализация.
Манометры взрывозащищенные ВЭ-16РБ являются аналогом манометров ДМ2005СГ1ЕХ.
Стоимость манометра ВЭ-16рб зависит от исполнения, общего объема заказа и других ценообразующих факторов.
Оптовая цена манометра ВЭ-16РБ от 9990 руб.
Цена на ВЭ-16РБ указана без учета НДС=20%, акций, скидок и спецпредложений, конкретные условия и цены, как заказать/купить манометр ВЭ-16РБ, наличие на складе в Москве или срок изготовления/производства уточняйте у менеджеров.
Технические характеристики электроконтактных взрывозащищенных манометров ВЭ-16РБ
| Параметр (характеристика) ВЭ-16РБ | Значение параметра (характеристики) |
| Диаметр корпуса, мм | 160 |
| Штуцер | радиальный |
| Резьба присоединительного штуцера ВЭ-16-РБ | М20х1,5 |
| Фланец | с задним фланцем |
| Размер квадрата под ключ, мм | 17х17 |
| Класс точности | 1,5 % |
| Диапазоны измерения давления, кгс/см2 | от 0 до 6; 10; 16; 25; 40 — избыточное от -1 до 0 — вакуумметрическое от -1 до 0,6; 1,5; 3; 5; 9; 15 — давление-разрежение |
| Взрывозащита | взрывонепроницаемая оболочка ВЗГ (Exd) |
| Электроконтактная группа | вынесена перед шкалой, что облегчает доступ к контактам по мере необходимости во время эксплуатации (в отличие от ДМ2005Сг1ЕХ) |
| Допустимая погрешность срабатывания сигнализирующего устройства, в % от суммы пределов измерения |
+-25 |
| Разрывная мощность контактов сигнализирующего устройства, при оммической нагрузке | 10 ВА |
| Рабочее напряжение, В | 220 (+22-33) В постоянного тока с частотой 50Hz |
| Масса ВЭ-16РБ, кг, не более | 6 |
Принцип работы электроконтактного взрывозащищенного манометра ВЭ-16РБ
1 — трубчатая пружина; 2 — трубка; 3 — указатель (минимального значения уставки); 4 — подвижный контакт (минимального значения уставки); 6 — перекидной контакт; 9 — подвижный контакт (максимального значения уставки)
Принцип действия манометра ВЭ-16РБ основан на уравновешивании измеряемого давления силой упругой деформации его чувствительного элемента — одновитковой трубчатой пружины. Перемещение конца трубчатой пружины с наконечником, пропорциональное величине измеряемого давления, через тягу передается сектору, установленному на оси. С помощью зубчатого зацепления сектор поворачивает трубку, на оси которой укреплена стрелка, механически связанная через электрически изолированный поводок с перекидным (подвижным) контактом электроконтактного устройства. Когда стрелка подходит к указателю с максимальным значением уставки с подвижным контактом или к указателю с минимальным значением уставки с подвижным контактом, перекидной контакт замыкается с соответствующим подвижным контактом, включая внешнюю электрическую цепь.Установка указателей с соответствующими подвижными контактами на требуемую отметку шкалы осуществляется поворотом оси поводка, кнопка которого выведена на наружную сторону стекла.
Комплект поставки и форма заказа манометра электроконтактного взрывозащищенного ВЭ-16РБ
В комплект поставки входят:
— манометр электроконтактный взрывозащищенный ВЭ-16 РБ (диапазон давления согласно заказу) — 1 шт.
— паспорт прибора,
— ключ.
При заказе взрывозащищенного манометра ВЭ-16РБ (или его аналогов) необходимо указать нужный диапазон измерения давления в кгс/см2 (см. возможные диапазоны).
Пример полной формы обозначения (ПФО) современного аналога:
Манометр Взрывозащищенный Электроконтактный ВЭ-16РБ(16см, Радиальный с Бортом): ДМ2005Сг-1Ех 0-16кгс/см2, кл.т.1,5%, Рад. шт. М20х1,5 с Бортом, D=160мм, ЭКМ-5исп.(0-Р-Замык.к.), взрывозащита ВЗГ-Exd.
Возможные ошибки при оформлении заказа на манометры сигнализирующие взрывозащищенные ВЭ16РБ (ВЭ16-РБ)
Ввиду относительного многообразия марок, моделей и модификаций манометра сигнализирующего взрывозащищенного ВЭ16РБ (ВЭ16-РБ), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора, отличающееся от заводского: взрывобезопасный ЭКМ, вакуумметр, мановакуумметр, манометр со взрывозащитой Ex, Exd, измеритель давления, напора, напоромер, тягомер, тягонапоромер, датчик преобразователь давления, регулятор-сигнализатор, регистратор, детектор, индикатор, сенсор и т.д. и т.п.
— неправильные обозначения и запись модели, другие модели: ЭКМ-ВЭ16РБ, ВЭ16Р, ВЭ-16Р, ВЗ-16РБ, ВЕ-16РБ, ВЭ16-РБ, ВЗ16, ДМ2005СгЕХ, ЭКМ160 ЭКМ-ВЗГ и т.п.
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: explosion proof electric pressure gauge VE-16RB, manometer VE16RB, manometr veh-16rb, D»-16H< (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на взрывобезопасный ЭКМ ВЭ16РБ, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, и мы поймем и подберем необходимое Вам оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
