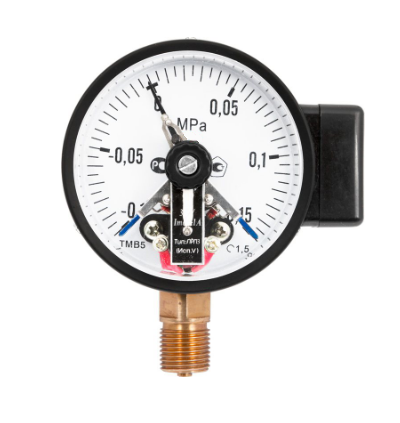

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей (управления внешними электрическими цепями) в зависимости от величины измеряемого давления.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.
ЭКМ типа ТМ-510Р-05 и ТМ-610Р-05 изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.
Стоимость электроконтактных манометров ТМ-510Р-05 и ТМ-610Р-05 зависит от диапазона измерения (далее ДИ), диаметра, расположения штуцера, класса точности, специальных исполнений, дополнительных опций, объема заказа и прочих факторов.
Стоимость и диапазоны измерений электроконтактного манометра ТМ
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний, МПа | Подключение | Цена/руб | |
| Резьба | Штуцер | |||||
| ТМ-510-05 | 100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 | М20×1,5 G½ | радиальный | 1290 |
| 0…10 / 16 / 25 / 40 / 60 | 1360 | |||||
| 0…100 | 1770 | |||||
| ТМ-610-05 | 150 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 | М20×1,5 G½ | радиальный | 1290 | |
| 0…10 / 16 / 25 / 40 / 60 | 1490 | |||||
| 0…100 | 2020 | |||||
Технические характеристики манометров ТМ-510-05, ТМ-610-05
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 100; 150мм |
| Класс точности | 1,5% |
| Диапазоны показаний давления | 0…0,1…100 МПа |
| Конструкция | Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки) |
| Тип контактов | С магнитным поджатием, серебряное покрытие |
| Электрическая схема | исп. I (ОЗ — один замыкающий контакт) исп. II (ОР — один размыкающий контакт) исп. III (ЛРПР — левый размыкающий, правый размыкающий) исп. IV (ЛЗПЗ — левый замыкающий, правый замыкающий) исп. V (ЛРПЗ — левый размыкающий, правый замыкающий) исп. VI (ЛЗПР — левый замыкающий, правый размыкающий) |
| Максимальное напряжение | -220В ∼380В |
| Максимальный ток | 1А |
| Максимальная разрывная мощность контактов | 30 Вт |
| Температура измеряемой среды Тис | до +150 °C |
| Температура окружающей среды Тос | −60…+60 °C |
| Присоединение к процессу | Радиальное |
| Резьба присоединения | М20х1,5; G½ |
| Чувствительный элемент | Медный сплав (100 МПа — сталь 38ХМ) |
| Штуцер | Медный сплав (100 МПа — сталь 30 с никелевым покрытием) |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний | ±4 |
| Материал корпуса | Сталь 10, цвет черный |
| Степень пылевлагозащиты | IP 40 |
| Стекло | Органическое |
| Кольцо | Сталь 10, цвет черный |
| Межповерочный интервал | 2 года |
Дополнительные опции
— Объединение с разделителем сред
— Комплектация задним фланцем
— Установка демпфера
— Индивидуальный номер прибора + паспорт
— Свидетельство о поверке к нумерованному прибору
— Исполнение штуцера с нестандартной резьбой
— Очистка прибора под кислород (+ паспорт, знак О2 на циферблате)
— Нанесение на циферблат «NH3» и пр. знаков
— Первичная заводская поверка
Габаритные и монтажно-присоединительные размеры электроконтактных манометров ТМ
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Исполнение Р (радиальное) Исполнение РЗФ (радиальное с задним фланцем)
| Ø | D | D2 | b | h | f | m | L | S | G | C | a | b | Вес |
| 100 | 100 | 99 | 42 | 83 | 16 | 40 | 21 | 17 | М20х1,5 G½ |
80 | 3 | 5,5 | 0,46 |
| 150 | 152 | 149 | 49 | 109 | 17 | 38 | 21 | 17 | 128 | 4 | 7 | 0,84 |
Пример оформления заказа
ТМ – 510Р. 05 (0–1 МПа) 1,5% G½
Манометр электроконтактный (ТМ), модификация 510 (510), исполнение радиальное (Р), гидрозаполнение — нет (0), электроконтактная приставка — исп.V (5), диапазон показаний 0-1 МПа (0-1МПа), класс точности 1,5 (Кл. 1,5%), присоединение штуцер с наружной резьбой G½ (G½), далее по запросу могут указываться дополнительные опции, через /
Электроконтактная приставка
1 — исп. I (ОЗ — один замыкающий контакт)
2 — исп. II (ОР — один размыкающий контакт)
3 — исп. III (ЛРПР — левый размыкающий, правый размыкающий)
4 — исп. IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
5 — исп. V (ЛРПЗ — левый размыкающий, правый замыкающий)
6 — исп. VI (ЛЗПР — левый замыкающий, правый размыкающий)
Возможные ошибки при оформлении заказа на электроконтактные манометры
Ввиду относительного многообразия марок и моделей манометров типа ТМ-510,610 с электроконтактной приставкой, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные обозначения модели: МТ-510-05, Мт-610, Тм-610 , тм510, ДМ-510 и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: Tm-510,tm-610,dm610 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа в простой форме изложения) и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
