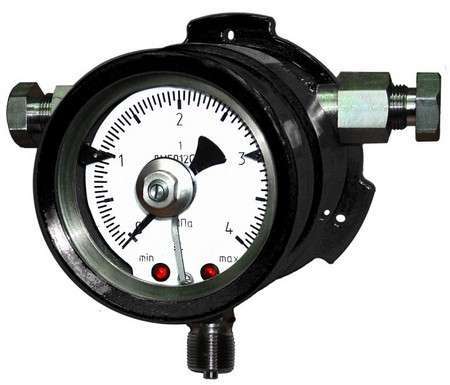

Показывающие электроконтактные сигнализирующие взрывозащищенные манометры ДМ5012СгВн (вакуумметры ДВ5012СгВн мановакуумметры ДА5012СгВн) с диаметром корпуса 100мм предназначены для измерения избыточного, вакуумметрического давления (разрежения) и давления-разрежения неагрессивных, некристаллизующиеся жидкостей, газов и паров и управления внешними электрическими цепями с помощью электроконтактного коммутирующего устройства, выполненного на основе оптических датчиков и реле. Манометры ДМ5012СгВн, вакуумметры ДВ5012СгВн и мановакуумметры ДА5012СгВн являются взрывозащищенными и имеют маркировку взрывозащиты — 1ЕхdIIВТ5 («Взрывонепроницаемая оболочка»).
Области применения и исполнения взрывозащищенных манометров ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн
Манометры ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн находят широкое применение в промышленности.
В соответствии с требованиями потребителя приборы могут иметь следующие исполнения:
— Экспортное (Э) — изготавливаются для поставки на экспорт;
— Кислородное (КИС, О2) — манометры изготавливаются в соответствии с требованиями для измерения давления жидкого и газообразного кислорода O2.
Также, в соответствии с требованиями производства при заказе манометры ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн могут изготавливаться с:
— обезжириванием — по требованию потребителя приборы поставляются с обезжиренной рабочей полостью;
— демпфером (с демпфером по умолчанию поставляются ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн с диапазоном измерения давления свыше 25 кгс/см2; наличие демпфера у приборов с диапазоном до 16 кгс/см2 оговаривается при заказе);
— технологической чертой на шкале;
— табличкой из нержавеющей стали с позиционным обозначением прибора;
— заводским номером;
— пломбировкой
— поверкой ЦСМ (по умолчанию первичная поверка приборов делается метрологической службой производства).
(см. форму заказа ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн)
Преимущества взрывозащищенных электроконтактных манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн:
— отсутствие механических контактов, эффектов дребезга, подгорания;
— «мягкое» включение коммутируемых цепей, коммутатор включается при прохождении коммутируемого напряжения сети через «0»;
— возможность изменения оператором исполнения и значения уставок сигнализирующего (электроконтактного) устройства;
— погрешность срабатывания уставок 1.5 — 2.5%;
— повышенная мощность коммутируемой цепи — значение тока до 5 А.
Технические характеристики манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн взрывозащищенных сигнализирующих
Приборы состоят из блока чувствительного элемента и сигнализирующего устройства, включающего в себя оптико-электронные датчики, электронный блок и коммутирующий блок.
Работа прибора основана на преобразовании перемещений чувствительного элемента – трубчатой пружины Бурдона во вращательное движение показывающей стрелки прибора и шторок оптико-электронных датчиков сигнализирующего устройства посредством трибко-секторного механизма.
Сигнализирующее устройство, состоящее из оптико-электронных датчиков указателей и электронного блока, позволяет управлять коммутирующим релейным блоком для обеспечения коммутации двух независимых электрических цепей, а так же осуществляет сигнализацию срабатывания оптико-электронных датчиков указателей с помощью маломощных оптико-электронных сигнальных цепей, для работы приборов в системах контроля и управления.
При прохождении подвижных указателей сигнализирующего устройства через щели оптико-электронных датчиков формируется изменение сигнала датчиков, что позволяет осуществлять сигнализацию.
Сигнал от оптико-электронных датчиков при помощи электронного блока формируется в сигнал управления коммутирующим блоком, представляющим собой два реле, контакты которых осуществляют коммутацию подводимых к приборам напряжений.
Для осуществления индикации срабатывания оптико-электронных датчиков в конструкции предусмотрены светодиоды, установленные на циферблате приборов. Кроме cветодиодов, сигнал достижения значений, заданных уставками, передается через сигнальные цепи.
| Параметр (характеристика) ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн | Значение параметра (характеристики) |
| Измеряемая среда | неагрессивные, некристаллизующиеся газ, пар, жидкость, в т.ч. кислород O2 (исполнение КИС). На циферблат приборов нанесено условное обозначение среды, на которой отрегулирован прибор, например «GAS» (для приборов с верхним значением диапазона показаний до 300 кПа (3 кгс/см2 включительно) |
| Диаметр корпуса (мм) | 100 |
| Степень пылевлагозащиты | IP54 |
| Класс точности | 1.5; 1.0 — по заказу; манометры ДМ5012СгВн всех модификаций с верхним пределом измерений свыше 100.0кгс/см2 изготавливаются только классом точности 1,5 |
| Вид взрывозащиты (взрывозащищенное исполнение Ex) | «1ExdIIBT5» взрывонепроницаемая оболочка (Exd) |
| Климатическое исполнение (климатика) | УХЛ3.1; У3; Т3 |
| Тип электроконтактного (сигнализирующего) устройства | Оптические контакты, V исполнение (базовое), которое потребитель может изменить на III, IV или VI |
| Температура окружающей среды, Тос | от минус 40 до плюс 60 °С (У3); от минус 5 до плюс 60 °С (Т3); от минус 25 до плюс 60 °С (У3.1) |
| Фланец | c задним фланцем |
| Расположение присоединительного штуцера | Радиальное |
| Резьба присоединительного штуцера | М20*1,5-8g (базовое исполнение); G1/2-B |
| Степерь защиты от вибраций | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
| Корпус | Алюминиевый сплав |
| Стекло | Литое |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Масса прибора | не более 1,4 кг |
| Межповерочный интервал | 1 год |
| Гарантийный срок | 3 года |
| Средний срок службы | не менее 10 лет |
Электротехнические характеристики манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн взрывозащищенных сигнализирующих
Напряжение внешних коммутируемых цепей:
до 250 В — для промышленных цепей переменного тока
до 30 В — для цепей постоянного тока
Частота переменного тока — (50 ±1) Гц
Значение коммутируемого тока — до 5 А
Напряжение питания: (24-27) В постоянного тока.
Параметры электроконтактного (сигнализирующего) устройства манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн
Коммутирующий блок сигнализирующего устройства по подключению внешних цепей имеет четыре варианта исполнения III, IV, V, VI (ГОСТ 2405-88).
Базовым является V исполнение (5исп.), однако манометры ДМ5012СгВн (ДВ-, ДА-) имеют конструктивную возможность изменения исполнения коммутирующего блока потребителем на любое из предусмотренных.
V (базовое исполнение) — левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие (5исп.).
III — два размыкающих контакта: левый указатель (min) — синий, правый (max) — красный (3исп.).
IV — два замыкающих контакта: левый указатель (min) — красный, правый (max) — синий (4исп.).
VI — левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные (6исп.).
При выборе исполнения следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке (относительно нормальных условий производства и хранения).
Время срабатывания сигнализирующего устройства:
— на включение — 0,1 секунда;
— на выключение — 0,5 — 1 секунда.
Диапазоны измерения давления манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн взрывозащищенных сигнализирующих
| Наименование прибора | Диапазон измерения давления, Па | Диапазон измерения давления, кгс/см2 |
| Вакуумметр ДВ5012СгВн | -100…0кПа | -1…0кгс/см2 |
| Мановакуумметр ДА5012СгВн | -100…60кПа | -1…0,6кгс/см2 |
| -100…150кПа | -1…1,5кгс/см2 | |
| -100…300кПа | -1…3кгс/см2 | |
| -100…500кПа | -1…5кгс/см2 | |
| -0,1…0,9МПа | -1…9кгс/см2 | |
| -0,1…1,5МПа | -1…15кгс/см2 | |
| -0,1…2,4МПа | -1…24кгс/см2 | |
| Мановакуумметр ДМ5012СгВн | 0…100кПа | 0…1кгс/см2 |
| 0…160кПа | 0…1,6кгс/см2 | |
| 0…250кПа | 0…2,5кгс/см2 | |
| 0…400кПа | 0…4кгс/см2 | |
| 0…600кПа | 0…6кгс/см2 | |
| 0…1МПа | 0…10кгс/см2 | |
| 0…1,6МПа | 0…16кгс/см2 | |
| 0…2,5МПа | 0…25кгс/см2 | |
| 0…4МПа | 0…40кгс/см2 | |
| 0…6МПа | 0…60кгс/см2 | |
| 0…10МПа | 0…100кгс/см2 | |
| 0…16МПа | 0…160кгс/см2 | |
| 0…25МПа | 0…250кгс/см2 | |
| 0…40МПа | 0…400кгс/см2 | |
| 0…60МПа | 0…600кгс/см2 | |
| 0…100МПа | 0…1000кгс/см2 | |
| 0…160МПа | 0…1600кгс/см2 |
Габаритные и монтажно-присоединительные размеры манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн взрывозащищенных сигнализирующих
Габаритные размеры манометров ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн
Дополнительное и вспомогательное оборудование для манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паронитовые.
4. Переходники М/G нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
Поверка манометров ДМ5012СгВн, вакуумметров ДВ5010СгВн, мановакуумметров ДА5012СгВн взрывозащищенных сигнализирующих
Все электроконтактные (ЭКМ) манометры ДМ5012СгВн, ДВ5012СгВн, ДА5012СВн при выпуске из производства подлежат первичной поверке метрологической службой производителя, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
— отметка о первичной поверке ставится в паспорте на прибор;
— отметка о первичной поверке ставится на стекле прибора;
А также по требованию заказчика приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ «Томский Центр стандартизации, метрологии и сертификации» (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ.
Форма записи обозначения при заказе манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн взрывозащищенных сигнализирующих
| Тип прибора | Манометр ДМ5012СгВн Вакуумметр ДВ5012СгВн Мановакуумметр ДА5012СгВн |
| Климатическое исполнение (климатика) | У3 (базовое исполнение) Т3 У3.1 |
| Верхнее значение диапазона измерения давления | (см.таблицу диапазонов измерения) |
| Единица измерения | кгс/см2 кПа МПа |
| Класс точности | 1.5 (базовое исполнение) 1 |
| Измеряемая среда | -//- (базовое исполнение) Кис — кислород O2 |
| Конструктивное исполнение | -//- Радиальный штуцер, задний фланец |
| Степень пылевлагозащиты | IP54 |
| Резьба присоединительног штуцера | M20x1.5-8g (базовое исполнение) G1/2-B |
| Дополнительные требования (опции) | Обезж. — обезжиривание Д — демпфер Черта — технологическая черта на шкале Э — экспортное исполнение Пл. — пломба (пломбировка) Табл. — табличка Ном. — заводской номер П.П.С — отметка о первичной поверке на стекле П.П.Пас — отметка о первичной поверке в паспорте ЦСМ — поверка ЦСМ |
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов (расположение присоединительного штуцера).
Пример расшифровки кода (шифра)обозначения ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн:
Пример записи обозначения при заказе:
Манометр сигнализирующий взрывозащищенный ДМ5012СгВн-У3 — 160 кПа — 1 — Кис — Ном., где:
ДМ5012СгВн — обозначение прибора;
У3 — климатическое исполнение (климатика);
160кПа — диапазон измерения избыточного давления;
1 — класс точности (кл.т.);
Кис — исполнение для измерения давления кислорода О2 (кислородный манометр);
Ном. — с заводским номером.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Возможные ошибки при оформлении заказа на электроконтактные манометры ДМ5012СгВн, вакуумметры ДВ5012СгВн, мановакуумметры ДА5012СгВн
При заказе сигнализирующих (электроконтактных) взрывозащищенных манометров ДМ5012СгВн, вакуумметров ДВ5012СгВн, мановакуумметров ДА5012СгВн рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: взрывобезопасный ЭКМ, датчик — преобразователь давления, напоромер, тягомер, тягонапоромер, взрывозащитный измеритель давления, индикатор-сигнализатор и т.п.
— неправильные обозначения модели и орфографические ошибки: электро-контактный взыво-защищеный маномер, вакууметр, мановакууметр, вакуметр, мановакуметр, вакумметр, мановакумметр, вакууммер, маномерт ДМ-5012-СгВн, ДВ-5012Сг-Вн, ДА-5012СгВн, ДМ5012-СгВн, ДВ5012-СгВн, ДА5012-СгВн и т.д. и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например:electrocontact signaling the explosion-proof manometer DM5012SgVn, signaliziruyushchie vzryvozashchishchennye manometry dm5012sgvn, vakuummetry dv5012sgvn, manovakuummetry da5012sgvn, LV5012CuDY LD5012CuDY, LF5010CuDY(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на манометры ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон и единицы измерения давления, класс точности, исполнение электроконтактной группы, дополнительные опции и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор или его аналоги и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
