Манометры электроконтактные служат для коммутации внешних электрических цепей в схемах сигнализации и автоматики, а также для блокирования технологических процессов с учетом значения измеряемого давления. Электроконтактные манометры широко используются в машиностроении, вентиляции, тепло- и водоснабжении.

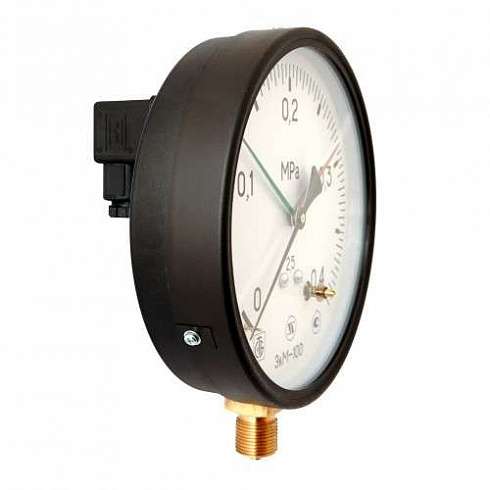

Манометры ЭКМ100Вм, ЭКМ160Вм электроконтактные предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления, обеспечивают визуальную индикацию контролируемого давления.
Рекомендуется размещать ЭКМ100Вм, ЭКМ160Вм в местах, защищенных от существенных вибраций. Могут прослеживаться вибрации только низкой частоты.
Технические характеристики манометра ЭКМ100/160Вм
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 100,160 мм |
| Класс точности | 2,5% по заказу 1,5% |
| Вариация срабатывания | 4, по заказу 2,5 |
| Диапазоны показаний давления | ∅ 100мм ЭКМ — от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4 МПа ЭКМВ — от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4 МПа ∅160мм ЭКМ — от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 МПа ЭКМВ — от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4 МПа |
| Рабочая нагрузка | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Температура измеряемой среды Тис | до +60 °C |
| Температура окружающей среды Тос | −50…+60 °C |
| Присоединение к процессу | Радиальное |
| Резьба присоединения | М20х1,5; G½ — под заказ |
| Электрическая схема | I, II, III, IV, V (стандартное исполнение), VI |
| Чувствительный элемент | Пружина Бурдона — ≤ 6,0 МПа Многовитковая пружина — > 6,0 МПа медный сплав |
| Штуцер | Латунь |
| Механизм | Латунь |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Материал корпуса | Сталь, цвет черный |
| Степень пылевлагозащиты | IP 40 |
| Стекло | Техническое |
| Кольцо | Сталь, цвет черный |
| Климатическое исполнение | У2 |
| Опции | — заводской номер — пломбировка корпуса — технологическая черта — внутренний демпфер — кислородное исполнение — О2 |
| Масса,кг | ∅ 100 — 0,58 ∅ 160 — 1,05 |
| Межповерочный интервал | 10 года |
Дополнительное и вспомогательное оборудование для манометров:
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны (до1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные и предохранительные.
Прокладки(уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.
см. подробнее о дополнительном оборудовании
Габаритные и монтажно-присоединительные размеры манометра ЭКМ100/160Вм
Исполнение Р (радиальное)
| D | d | H | H1 | h | k | k1 | k2 | l | S |
| 100 | М20х1,5 | 42 | 80 | 39,5 | 2 | 20,4 | 35,2 | 15 | 22 |
| G½ | |||||||||
| 160 | М20х1,5 | 110 | |||||||
| G½ |
Пример оформления заказа
ЭКМ160Вм (0–1,6МПа) 2,5% М20х1,5
Электроконтактный манометр (ЭКМ), диаметр корпуса 160 мм (160), с микровыключателями (Вм), диапазон показаний 0-1,6 МПа (0-1,6МПа), класс точности 2,5 (Кл. 2,5%), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5)
Возможные ошибки при оформлении заказа на электроконтактные манометры
Ввиду относительного многообразия марок и моделей электроконтактных манометров ЭКМ100/160Вм на микровыключателях, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные обозначения модели: ЭМК160Вм, ЭКВ100вм, ЭКМ160Мв и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: ehlektrokontaktnyj manometr na mikrovyklyuchatelyah EKM100Vm, manometr promyshlennyj ehlektrokontaktnyj EKM160Vm, ekm100vm, Ekm160vm (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа в простой форме изложения) и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
