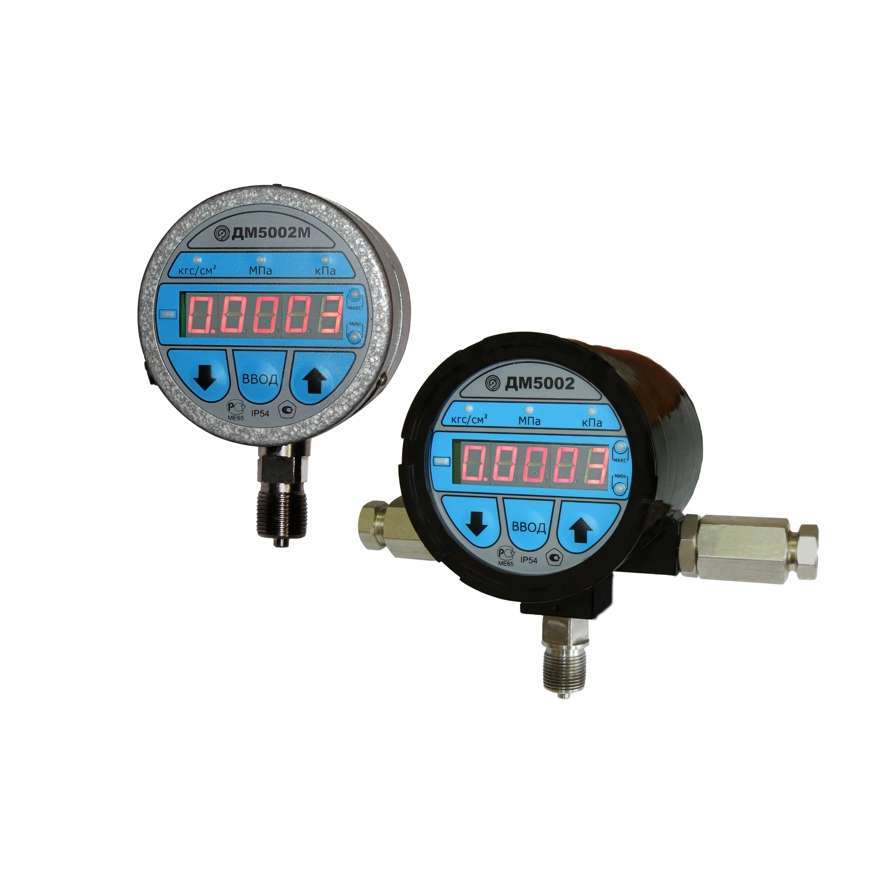

ДМ5002Вн манометры цифровые взрывозащищеные предназначены для измерения избыточного давления и (или) разрежения жидкостей и газов в диапазоне (общем для всех модификаций) -100кПа…160МПа с отображением текущего значения давления на цифровом табло.
Манометры ДМ5002Вн, в зависимости от модификации (исполнения) имеют электрический унифицированный токовый выходной сигнал 0…5мА или 4…20мА, стандартный цифровой интерфейс RS232 или RS485, сигнализирующее (электроконтактное) устройство, а также являются многопредельными (многодиапазонными, перенастраиваемыми датчиками — преобразователями давления).
Взрывозащищенные манометры ДМ5002Вн с видом взрывозащиты «взрывонепроницаемая оболочка» имеют уровень взрывозащиты «взрывобезопасный» с маркировкой по взрывозащите «1EXdIICT5» и соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 52350.0, ГОСТ Р 51330.1 и ГОСТ Р 52350.1.
Основные функции манометров ДМ5002Вн:
— цифровая индикация текущего значения давления,
— преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
— управление внешними электрическими цепями с помощью релейного сигнального устройства.
Клавиатура манометров ДМ5002Вн с магнитным управлением, выполненная на герконах, позволяет проводить:
— установку (переустановку) диапазона измерений;
— установку единицы измерения кПа, МПа, или кгс/см2;
— настройку выходного сигнала;
— установку (переустановку) исполнения и значения пределов (уставок) коммутирующего устройства;
— контроль настройки параметров приборов;
— автокорректировку временного дрейфа (установку нуля);
— изменение времени усреднения результата измерения и выходного сигнала (демпфирование).
Межповерочный интервал — 3 года.
Срок службы — 10 лет.
Стоимость цифрового манометра ДМ5002Вн зависит от исполнения, наличия дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа ДМ5002Вн, как выбрать, заказать, купить).
Цена манометра ДМ5002Вн (базового исполнения*) — от 26730 руб.
Цена на ДМ5002-Вн указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе манометров ДМ5002Вн уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
*- Базовое исполнение манометра ДМ5002Вн предусматривает единицы измерения давления кгс/см2, интерфейс RS-232, климатику УХЛ3.1, резьбу штуцера М20х1,5, питание 24В, отметку о первичной поверке завода в паспорте и на задней стенке корпуса.
Модификации манометра ДМ5002Вн цифрового взрывозащищенного:
— ДМ5002Вн-А — цифровая индикация текущего значения давления.
— ДМ5002Вн-Б — цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал.
— ДМ5002Вн-В — цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений.
— ДМ5002Вн-Г— цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений.
Основные технические характеристики манометра ДМ5002Вн цифрового взрывозащищенного
| Параметр (характеристика) манометра ДМ5002Вн цифрового взрывозащищенного | Значение параметра (характеристики) |
| Тип прибора | Манометры, вакуумметры, мановакуумметры цифровые взрывозащищённые |
| Диаметр корпуса (мм) | 100 |
| Степень пылеводозащиты | IP54 |
| Предел допускаемой основной погрешности (класс точности) | ±0.06%; ±0.1%; ±0.15%; ±0.2%; ±0.25%; ±0.5% |
| Вид взрывозащиты | «1ExdIIСT5» взрывонепроницаемая оболочка |
| Климатическое исполнение (климатика) | УХЛ3.1; У2 |
| Температура окружающей среды, Тос | от минус 10 до плюс 70 °С (УХЛ3.1 и Т3); от минус 55 до плюс 70 °С (У2) |
| Фланец | Отсутствует |
| Расположение штуцера | Радиальное |
| Виброзащита | N2 (от 10 до 55 Гц с амплитудой до 0,35 мм) |
| Межповерочный интервал (МПИ) | 3 года |
| Материал корпуса | Алюминиевый сплав |
| Материал держателя | Нержавеющая сталь |
| Резьба присоединительного штуцера | М20*1,5-8g; R1/2; G1/2-B |
| Масса прибора | не более 1,9 кг |
Диапазоны показаний манометров ДМ5002-Вн
По заказу манометры ДМ5002-Вн (вакуумметры, мановакуумметры) поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др. В базовом исполнении единицей измерения давления являются кгс/см2.
1 кгс/см² ≡ 1 атм = 1 бар = 100 кПа = 0,01 МПа.
| Наименование и условное обозначение прибора | Диапазон показаний, Па | Диапазон показаний, кгс/см2 |
| Вакуумметр ДМ5002Вн (для измерения вакуумметрического давления) | -100…0 кПа | -1…0 кгс/см2 |
| Мановакуумметр ДМ5002Вн (для измерения давления-разрежения) | -100…60 кПа | -1…0,6 кгс/см2 |
| -100…150 кПа | -1…1,5 кгс/см2 | |
| -100…300 кПа | -1…3 кгс/см2 | |
| -100…500 кПа | -1…5 кгс/см2 | |
| -0,1…0,9 МПа | -1…9 кгс/см2 | |
| -0,1…1,5 МПа | -1…15 кгс/см2 | |
| -0,1…2,4 МПа | -1…24 кгс/см2 | |
| Манометр ДМ5002Вн (для измерения избыточного давления) | 0…16 кПа | 0…0,16 кгс/см2 |
| 0…25 кПа | 0…0,25 кгс/см2 | |
| 0…40 кПа | 0…0,4 кгс/см2 | |
| 0…60 кПа | 0…0,6 кгс/см2 | |
| 0…100 кПа | 0…1 кгс/см2 | |
| 0…160 кПа | 0…1,6 кгс/см2 | |
| 0…250 кПа | 0…2,5 кгс/см2 | |
| 0…400 кПа | 0…4 кгс/см2 | |
| 0…600 кПа | 0…6 кгс/см2 | |
| 0…1 МПа | 0…10 кгс/см2 | |
| 0…1,6 МПа | 0…16 кгс/см2 | |
| 0…2,5 МПа | 0…25 кгс/см2 | |
| 0…4 МПа | 0…40 кгс/см2 | |
| 0…6 МПа | 0…60 кгс/см2 | |
| 0…10 МПа | 0…60 кгс/см2 | |
| 0…16 МПа | 0…160 кгс/см2 | |
| 0…25 МПа | 0…250 кгс/см2 | |
| 0…40 МПа | 0…400 кгс/см2 | |
| 0…60 МПа | 0…600 кгс/см2 | |
| 0…100 МПа | 0…1000 кгс/см2 | |
| 0…160 МПа | 0…1600 кгс/см2 |
Коды сенсора манометра ДМ5002Вн
| Измеряемый параметр | Код сенсора в условном обозначении | Верхний предел измерений давления | ||
| кПа | МПа | кгс/см2 | ||
| 1 | 2 | 3 | 4 | 5 |
| Избыточное давление | 1* | 16 | – | 0,16 |
| 25 | – | 0,25 | ||
| 40 | – | 0,4 | ||
| 60 | – | 0,6 | ||
| 63 | – | 0,63 | ||
| 2 | 25 | – | 0,25 | |
| 40 | – | 0,4 | ||
| 60 | – | 0,6 | ||
| 63 | – | 0,63 | ||
| 100 | – | 1 | ||
| 3 | 160 | – | 1,6 | |
| 250 | – | 2,5 | ||
| 400 | – | 4 | ||
| 600 | – | 6 | ||
| 4* | 250 | – | 2,5 | |
| 400 | – | 4 | ||
| 600 | – | 6 | ||
| 630 | – | 6,3 | ||
| – | 1 | 10 | ||
| 5* | 400 | – | 4 | |
| 600 | – | 6 | ||
| 630 | – | 6,3 | ||
| – | 1 | 10 | ||
| – | 1,6 | 16 | ||
Технические характеристики сигнализирующего (электроконтактного) устройства манометров ДМ5002Вн
Сигнализирующее (электроконтактное) устройство манометров ДМ5002Вн по подключению внешних цепей имеет исполнения III, IV, V, VI по ГОСТ 2405-88.
Максимальное значение напряжения управления: 220 В переменного тока
Максимальное значение тока управления 1 А.
Электротехнические характеристики манометров ДМ5002-Вн
Выходной сигнал – постоянный ток: (4-20); (0-5) мА.
Сопротивление нагрузки приборов (линия связи — трехпроводная):
— с выходным сигналом (4-20) мА — не более 600 Ом,
— с выходным сигналом (0-5) мА — не более 2500 Ом,
Напряжение питания: 24 В постоянного тока.
Потребляемая мощность приборов — не более 4,2 В•А
Габаритные и установочные размеры манометров ДМ5002Вн
Габаритные размеры манометров ДМ5002-Вн
Поверка манометров ДМ5002Вн цифровых взрывозащищенных
Все манометры ДМ5002Вн цифровые взрывозащищенные при выпуске из производства поверяются метрологической службой завода, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
Все приборы имеют отметку о поверке на задней стенке корпуса приборов.
Все манометры ДМ5002-Вн имеют отметку о первичной поверке в паспорте на прибор.
По требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой (ЦСМ, оговаривается при заказе).
Межповерочный интервал (МПИ) -3 года.
Дополнительные опции манометров ДМ5002Вн
Пломбировка — все манометры ДМ5002Вн поставляются опломбированными
Измеряемая среда «кислород» — по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода О2.
Обезжиривание — по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Табличка — по требованию потребителя манометры поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер — все приборы ДМ5002-Вн поставляются с заводским номером.
Форма записи обозначения при заказе цифровых взрывозащищенных манометров ДМ5002Вн
При оформлении заказа на цифровые взрывозащищенные манометры ДМ5002Вн следует руководствоваться потребностями производства, приведенными выше техническими характеристиками и описанием моделей, а также следующей принятой структурой (формой) обозначения:
| Тип и условное обозначение прибора | ДМ5002Вн ДМ5002Вн ДМ5002Вн |
Манометр Вакуумметр Мановакуумметр |
| Модификация (см. выше по тексту характеристики модификаций в зависимости от набора функций) | А Б В Г |
|
| Климатическое исполнение (климатика) | УХЛ3.1 (базовое) У2 Т3 |
|
| Код сенсора | см. в соотв. таблице выше по тексту | |
| Верхнее значение диапазона показаний | см. в соотв. таблице выше по тексту | |
| Единица измерения | кгс/см2 (базовое) кПа МПа и др. |
|
| Предел допускаемой основной погрешности (класс точности) | ± 0,5 % ± 0,25 % ± 0,2 % ± 0,15 % ± 0,1 % ± 0,06 % |
|
| Измеряемая среда | -//- (базовое) Кис |
Кислород |
| Конструктивное исполнение | РШ | Радиальный штуцер без фланца |
| Степень пылеводозащиты | IP54 | |
| Код токового выходного сигнала | 05 42 |
0…5мА 4…20мА |
| Тип индикаторного устройства | СДИ | светодиодный индикатор |
| Цифровой интерфейс | RS232 (базовое) RS485 |
|
| Напряжение питания | 24 B (базовое) 36 B |
|
| Резьба штуцера | M20x1.5-8g (базовое) G1/2-B K1/2 |
|
| Дополнительные опции | Обезж. Табл. ЦСМ |
Обезжиривание Табличка Поверка ЦСМ |
Пример обозначения: ДМ5002Вн-Г — УХЛ3.1 — 6 — 2,5 МПа — 0,1 — 42 — СДИ — RS-232 — G1/2 — ЦСМ.
Важно! Блок питания не входит в комплект поставки манометра ДМ5002Вн. При заказе блок питания БП-1С нужно указывать отдельной строкой.
При необходимости также можно отдельно заказать другое дополнительное оборудование для манометров — отборные устройства, краны манометровые и т.д. и т.п. (см. ниже по тексту подробную информацию о дополнительном оборудовании для манометров и преобразователей (датчиков) давления).
Возможные ошибки при оформлении заказа на цифровые сигнализирующие — электроконтактные манометры ДМ5002-Вн (взрывозащищенные датчики давления с индикатором и релейным выходом)
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа цифровых (сигнализирующих) электроконтактных манометров ДМ5002-Вн (взрывозащищенных датчиков давления с индикатором и релейным выходом), рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: цифровой сигнализатор, датчик-реле, дифференциальный манометр (перепадомер, расходомер, уровнемер), мановакуумметр, вукуумметр, микроманометр, тягонапоромер, тягомер, напоромер, сенсор, измеритель, датчик, реле, преобразователь давления (разряжения, перепада), ЭКМ, пневмосигнализатор, пневмореле и т.п. и т.п.
— орфографические ошибки и описки: ДМ-5002-Вн, ДМ-5002Вн и т.п.
— неправильные обозначения модели: ДМ-5002-Ex,ДМ 500-2, ДМ 5002-Вн, ДМ2005, МД5002-Вн и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: digital explosion-proof pressure manometers DM5002Vn, signaling gauges DM5002-Vn, electrical contact gauges DM-5002Vn, pressure sensors with indicator and relay output, dm5002vn manometry tsifrovye vzryvozashchishchennye, LV5002-Dy, LV5002Dy (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи — датчики давления с релейным выходом ДМ5002-Вн , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Дополнительная информация о сигнализирующих электроконтактных манометрах (датчиках)
Цифровые электроконтактные (сигнализирующие) манометры ЭКМ-1005/ЭКМ-2005, ДМ5001/ДМ5002 и другие являются, по сути преобразователями (датчиками) давления с индикатором и дискретным электроконтактным выходом (э/м реле) и предназначены для измерения и непрерывного преобразования значения избыточного (а также, иногда и абсолютного, дифференциального или вакуумметрического) давлений неагрессивных и умеренно агрессивных сред в электрический унифицированный выходной сигнал (4-20мА) с отображением информации о давлении на цифровом табло (ЖК или СД-дисплей), а так же для управления внешними электрическими цепями в системах автоматического контроля и управления технологических процессов (АСУТП).
Параметры сигнализирующего устройства для электроконтактных манометров ДМ и датчиков
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
исп. V (исп. 5) (базовое исполнение) — левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие (5 исп.).
исп. III (исп. 3) — два размыкающих контакта: левый указатель (min) — синий, правый (max) — красный (3 исп.).
исп. IV (исп. 4) — два замыкающих контакта: левый указатель (min) — красный, правый (max) — синий (4 исп.).
исп. VI (исп. 6) — левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные (6 исп.).
При выборе исполнения следует учитывать, что варианты определяются относительно начала диапазона измерения (относительно нормальных условий производства и хранения).
Дополнительное оборудование для манометров и преобразователей (датчиков) давления
I. Присоединение к процессу (подвод давления на вход прибора):
1. Монтажная арматура: отборные устройства(ОУ) и закладные конструкции (ЗК): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР, универсальные СКУР.
Внимание — для приборов измеряющих дифференцтальное (разность, перепад) давление (дифманометры — перепадомеры, расходомеры, уровнемеры) необходимо предусмотреть двойной комплект присоединительных частей — КПЧ (для подключения к «плюсовой» и «минусовой» камере соответственно).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители (индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. Пульты или коммуникаторы (для настройки параметров, калибровки, выбора режимов работы), модемы, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Разрешительная и техническая документация на ДМ5002Вн
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации ДМ5002Вн, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации обычно содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие как характеристики: диапазон измерений и допускаемой погрешности (класс точности) и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты IP и устойчивости;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
