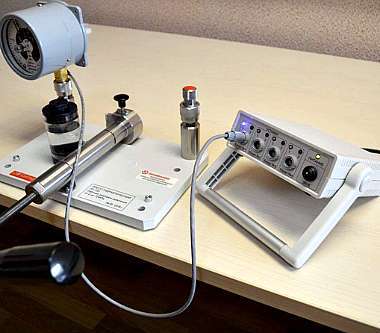

Блок Б-ЭКМ-4 для поверки электроконтактных манометров предназначен для визуальной и звуковой сигнализации срабатывания контактов (уставок) электроконтактных манометров (ЭКМ, ДМ2005Сг, ДМ2010Сг и других) или сигнализирующих устройств при проведении их поверки или калибровки в составе с эталонными средствами измерений давления. Блок поверки Б-ЭКМ-4 не является средством измерений.
Преимущества блока Б-ЭКМ-4
— защита человека от поражения электрическим током
— микроконтроллер для борьбы с паразитным эффектом
— питание от встроенного линейного источника
— возможность обнаружить ЭКМ с крайне изношенными контактами.
Технические характеристики блока Б-ЭКМ-4
| Количество каналов для подключения электроконтактных манометров и сигнализирующих устройств | 4 |
| Количество уставок на канал | 2 |
| Функция отключения звука | Имеется |
| Напряжение питания уставки, В | 24 ± 1 |
| Коммутируемый ток (не менее), мА | 120 |
| Габаритные размеры без ручки (ДхШхВ), не более, мм | 180х160х60 |
| Габаритные размеры с ручкой (ДхШхВ), не более, мм | 290х195х60 |
| Температура окружающей среды (Тос) | от плюс 10 до 50 °С |
| Масса, не более, кг | 1,5 |
| Электрическое питание | 220 В, 50Гц, потребляемая мощность не более 30 ВА |
| Задержка, вносимая Блоком, не более, мс | 100 |
| Источник питания | Линейный |
| Микроконтроллер | Имееется |
Принцип работы блока Б-ЭКМ-4
Для эффективной борьбы с «дребезгом» контактов в конструкции блока поверки Б-ЭКМ-4 используется микроконтроллер, который программными средствами осуществляет борьбу с паразитным эффектом.
Питание уставок и остальных узлов блока поверки электроконтактных (сигнализирующих) манометров Б-ЭКМ-4 осуществляется от встроенного линейного источника питания. Применение линейного источника питания обусловлено, прежде всего, защитой человека от поражения электрическим током. Устройства с импульсным источником питания и открытыми выходными цепями требуют заземления. К тому же, импульсные источники питания создают значительный уровень электромагнитных помех.
Блок развивает на контактах электроконтактных (сигнализирующих) манометров ЭКМ разрывную мощность постоянного тока в 3 Вт (как правило, ЭКМ рассчитаны на разрывную мощность постоянного тока не более 10 Вт). Эта величина выбрана не случайно. При размыкании электрической цепи возникает проводящий электрический разряд, который представляет собой электрическую дугу. Для зажигания электрической дуги достаточно, чтобы напряжение на контактах превышало 10 В при постоянном токе в цепи порядка 0,1 А (в случае Блока 24 В и 0,12 А). Электрическая дуга оказывает негативное влияние на работу ЭКМ (ЭКМ-100/160, ДМ2005Сг, ДМ2010Сг и других), особенно, в случае старых и изношенных контактов. Имитация разрывной мощности в 3 Вт позволяет приблизится к реальным условиям эксплуатации и обнаружить ЭКМ с крайне изношенными контактами. По заказу Блок может быть изготовлен на более высокую разрывную мощность.
Проверочный блок БЭКМ-4 соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», регистрационный номер декларации о соответствии: ТС № RU Д-RU.МЛ66.В.00148.
Проверочный блок БЭКМ-4 соответствует виду климатического исполнения УХЛ 3.1 по ГОСТ 15150-69, но для работ при температуре от плюс 10 до 50°С.
Комплектация поверочного блока БЭКМ-4
| Блок Б-ЭКМ-4 | 1 |
| Кабель для подключения ЭКМ | 4 |
| Кабель для подключения к сети | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
Форма заказа блока Б-ЭКМ-4
Заказать поверочный блок Б-ЭКМ-4 можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Возможные ошибки при оформлении заказа на блок Б-ЭКМ-4
Ввиду относительной сложности обозначения и формы заказа поверочного блока Б-ЭКМ-4, рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: ЭКМ, цифровой сигнализатор, датчик-реле, дифференциальный манометр (перепадомер, расходомер, уровнемер), мановакуумметр, вукуумметр, микроманометр, тягонапоромер, тягомер, напоромер, сенсор, измеритель, датчик, реле, преобразователь давления (разряжения, перепада), пневмосигнализатор, пневмореле и т.п.
— орфографические ошибки и описки, неправильные обозначения модели: Б-КМ-4, ЭКМ-4, Б-ЖКМ-4 и т.п.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: digital pressure gauge, manometr BEKM4, B-EKN-4, (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Б-ЭКМ-4, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ.
Дополнительная информация о сигнализирующих электроконтактных манометрах (датчиках)
Цифровые электроконтактные (сигнализирующие) манометры ЭКМ-1005/ЭКМ-2005, ДМ5001/ДМ5002 и другие являются, по-сути преобразователями (датчиками) давления с индикатором и дискретным электроконтактным выходом (э/м реле) и предназначены для измерения и непрерывного преобразования значения избыточного (а также, иногда и абсолютного, дифференциального или вакуумметрического) давлений неагрессивных и умеренно агрессивных сред в электрический унифицированный выходной сигнал (4-20мА) с отображением информации о давлении на цифровом табло (ЖК или СД-дисплей), а так же для управления внешними электрическими цепями в системах автоматического контроля и управления технологических процессов (АСУТП).
Параметры сигнализирующего устройства для электроконтактных манометров ДМ и датчиков
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
исп. V (исп. 5) (базовое исполнение) — левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие (5 исп.).
исп. III (исп. 3) — два размыкающих контакта: левый указатель (min) — синий, правый (max) — красный (3 исп.).
исп. IV (исп. 4) — два замыкающих контакта: левый указатель (min) — красный, правый (max) — синий (4 исп.).
исп. VI (исп. 6) — левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные (6 исп.).
При выборе исполнения следует учитывать, что варианты определяются относительно начала диапазона измерения (относительно нормальных условий производства и хранения).
Дополнительное оборудование для манометров и преобразователей (датчиков) давления
I. Присоединение к процессу (подвод давления на вход прибора):
1. Монтажная арматура: отборные устройства(ОУ) и закладные конструкции (ЗК): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР, универсальные СКУР.
Внимание — для приборов измеряющих дифференцтальное (разность, перепад) давление (дифманометры — перепадомеры, расходомеры, уровнемеры) необходимо предусмотреть двойной комплект присоединительных частей — КПЧ (для подключения к «плюсовой» и «минусовой» камере соответственно).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители (индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. Пульты или коммуникаторы (для настройки параметров, калибровки, выбора режимов работы), модемы, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Разрешительная и техническая документация на блок Б-ЭКМ-4
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации блока Б-ЭКМ-4, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации обычно содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие как характеристики: диапазон измерений и допускаемой погрешности (класс точности) и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты IP и устойчивости;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
