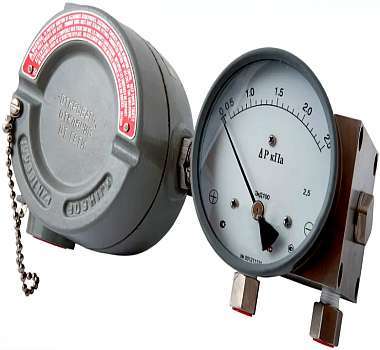

Электроконтактные взрывозащищённые дифманометры ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd (дифференциальные манометры сигнализирующие) предназначены для измерения перепадов (разности) избыточного давления (от 1кПа до 1МПа) некристаллизующихся сред (жидкостей, газов и газовых смесей) и управления внешними электрическими цепями (1 или 2 контакта SPST или SPDT (перекидной контакт)) во взрывоопасных условиях эксплуатации.
Аналог: Взрывозащищённый дифманометр ЭКД-160АН/100АН-10/20М-Exd
Технические характеристики взрывозащищённого дифманометра ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd
| Маркировка взрывозащиты | 1ExdIICT4 Х |
| Диаметр корпуса, мм | 80, 100, 160 |
| Класс точности | 2,5 по возрастанию |
| Диапазон измерения | Серия 200: — от 0 до 50/ 75/ 100/ 160/ 200/ 250/ 300/ 350/ 400/ 500/ 600/ 700/ 900/ 1000 кПа — от 0 до 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 3,5/ 4/ 5/ 6/ 7/ 9/ 10 бар |
| Серия 200М (со встроенной мембраной): — от 0 до 35/ 50/ 75/ 100/ 200/ 250/ 400/ 700 кПа — от 0 до 0,35/ 0,5/ 0,75/ 1/ 2/ 2,5/ 4/ 7 бар |
|
| Серия 300М (со встроенной мембраной): — от 0 до 7,5/ 25/ 50/ 75/ 100/ 160/ 200/ 250/ 300/ 400 кПа — от 0 до 0,075/ 0,25/ 0,5/ 0,75/ 1/ 1,6/ 2/ 2,5/ 3/ 4 бар |
|
| Серия 400М (со встроенной мембраной): — от 0 до 1,0/ 1,25/ 2,5/ 6 кПа — от 0 до 100/ 125/ 250/ 600 mm H2O |
|
| Статическое давление (рабочее) | Cерия 200: 0…200 бар — для алюминия и латуни, 0…400 бар — для стали нержавеющей и монеля. Диапазон срабатывания уставок — от 20 % до 100% |
| Cерия 200М (со встроенной мембраной): 0…200 бар. Диапазон срабатывания уставок — от 30 % до 100% |
|
| Cерия 300М (со встроенной мембраной): 0…100 бар. Диапазон срабатывания уставок — от 30 % до 100% |
|
| Cерия 400М (со встроенной мембраной): 0…35 бар. Диапазон срабатывания уставок — от 40 % до 100% |
|
| Электрические контакты | 1 или 2 контакта SPST или SPDT |
| Штуцер | Латунь, сталь нержавеющая, 2х1/4NPT (по умолчанию), 2хG1/4 |
| Циферблат | Алюминиевый сплав, белый, шкала чёрная |
| Корпус | Нержавеющая сталь, части контактирующие с измеряемой средой — нержавеющая сталь, латунь , алюминий, монель |
| Стекло | Техническое |
| Степень защиты | IP65 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды (Тос) | 0… +60 °С — для серии 200, -20… +60 °С — для серий 200М, 300М и 400М |
| Температура измеряемой среды (Тис) | до +80 °С |
| Виброзащищённость | Группа L3 по ГОСТ Р 52931-2008 |
| Масса, кг |
— корпус Ø 80 мм = 5,3 кг
— корпус Ø 100 мм = 5,3 кг
— корпус Ø 160 мм = 5,5 кг
|
| Средний срок службы | 10 лет |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • коррозионностойкое исполнение • специальная шкала (черта, зоны) • электрические контакты (SPST и SPDT) • стекло многослойное безопасное |
Варианты исполнения взрывозащищённого дифманометра ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd
———————————————————————————————-
| Ду, мм | A | B | d | SW |
| 80 | 19 | 69,7 | 80,3 | 22 |
| 100 | 19 | 69,7 | 104,3 | 22 |
| 160 | 19 | 69,7 | 154,3 | 22 |
Пример оформления заказа взрывозащищённого дифманометра ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd
Код записи: манометр ЭКД100НА-400М-35бар-0,25кПа-G1/4-2SPST-1ExdIICT4 Х
Расшифровка: дифманометр показывающий электроконтактный (ЭКД), диаметром корпуса 100 мм (100) из нержавеющей стали (Н), части , контактирующие со средой — алюминий (А) серии 400 М (400 М), статическим давлением до 35 бар (35 бар), диапазоном показаний 0,25 кПа (0,25 кПа), присоединительные размеры штуцеров G1/4 (G1/4) , с двумя электрическими контактами SPST (2 SPST ), взрывонепроницаемой оболочкой (1 ExdIICT 4 Х).
Возможные ошибки при оформлении заказа на взрывозащищённый дифманометр ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd
Ввиду относительного многообразия моделей и модификаций взрывозащищённых дифманометров ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd, сложности обозначения и формы заказа, рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сифонный (вместо сильфонный, отличие см. ниже) диф. манометр-перепадомер, -расходомер, -уровнемер; манометр малого давления — микроманометр, тягонапоромер, тягомер, напоромер и т.п.
— орфографические ошибки и описки: сигнализирующий (электроконтактный) ЭДК-80АН, ЭДП-100АН и т.п.;
— неправильные обозначения модели: ЭКД100-НА200, ЭКД80АН и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: differential pressure gauge, difmanometr EKD-160-200, EKD-100, trl (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа (наличие КМЧ) в простой форме изложения, и инженеры предприятия Теплоконтроль подберут необходимый Вам прибор и все дополнительное оборудование с наилучшим соотношением «Цена – Качество – Срок поставки (наличие на складе)».
Разрешительная и техническая документация на врывозащищённый дифманометр ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации на взрывозащищённый дифманометр ЭКД-100НА/160НА/80НА-200М/300М/400М-Exd, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
