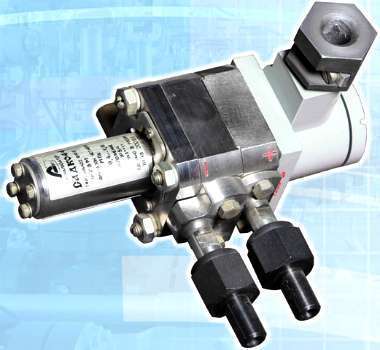

СПД-Садко-44 / ТЖИУ.406422-1Exd взрывозащищенные сигнализаторы перепада давления (СПД) предназначены для коммутации электрических цепей при достижении заданных значений перепада (разности) давления (уставки срабатывания) и обратного переключения контактной группы при изменении перепада (разности) давления на величину дифференциала.
См. также сигнализаторы избыточного давления Садко-107/ТЖИУ.406423-1Exd.
Особенности исполнения сигнализаторов перепада давления Садко-44/ТЖИУ.406422-1Ex
— Дифференциальные сигнализаторы Садко-44/ТЖИУ.406422-1Exd имеют один замыкающий и один размыкающий контакт. Контакты Садко44 обеспечивают коммутацию активной и индуктивной нагрузки с током (1…100) мA при напряжении (20…30) В. Число срабатываний не более 105 при указанных нагрузках;
— выпускаются серийно, имеют маркировку по взрывозащите «1ExdIIBT4», соответствуют ГОСТ 12.2.020-76, ГОСТ 22782.0-81, ГОСТ 22782.6-81;
— по степени защищенности от воздействия пыли и воды — исполнение IP65 по ГОСТ 14254-80.
Технические характеристики сигнализатора перепада давления Садко-44/ТЖИУ.406422-1Ex
| Диапазон измеряемых давлений, МПа | (0-0,015…0-0,0025)…(1,0-2,5) |
| Диапазон рабочих температур (температура окружающей среды — Тос), °C | -50…+70 |
| Срок службы, лет | 15 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Межповерочный интервал (МПИ), лет | не более 2 |
| Масса, не более, кг | 2,4 |
Исполнения, модификации и диапазоны уставок срабатывания Садко-44/ТЖИУ.406422
Первое исполнение: срабатывание сигнализатора (замыкание контакта 1-2) происходит при увеличении перепада давления до величины давления срабатывания [Рср]. Взведение сигнализатора (замыкание контакта 1-3) происходит при уменьшении перепада давления до величины (Рср- Д), где Д — дифференциал. Под дифференциалом понимается абсолютное значение разности давления срабатывания [Рср] и давления взведения [Рвзв]. Под исходным состоянием для всех исполнений сигнализаторов понимается состояние, при котором давление в рабочем объеме сигнализатора равняется атмосферному.
Второе исполнение: срабатывание сигнализатора (замыкание контакта 1-3) происходит при уменьшении перепада давления до величины давления срабатывания [Рср] после предшествующего увеличения перепада давления до величины давления взведения [Рвзв] (замыкание контакта 1-2) большей [Рср] на величину дифференциала Д. Под дифференциалом понимается абсолютное значение разности давления срабатывания [Рср] и давления взведения [Рвзв].
| Обозначение при заказе (модификация и исполнение) СПД-Садко-44 |
Вид климати- ческого исполнения |
Диапазон уставки срабатывания, Руст | Дифферен- циал, Д, не более |
Максималь- ный перепад давления Δ Рmax |
Погрешность давления срабаты- вания, ±δ |
Первое исполне- ние |
Второе исполне- ние |
| ТЖИУ.406422.004 ТЖИУ.406422.004.01 |
УХЛ**1.1 | 0,04 — 0, 15 МПа | 0,05 МПа | 8,0 МПа | 0,01 МПа | + — |
— + |
| ТЖИУ.406422.024 ТЖИУ.406422.024.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.005 ТЖИУ.406422.005.01 |
УХЛ**1.1 | 0,15 — 0,50 МПа | 0,30 МПа | 12,0 МПа | 0,02 МПа | + — |
— + |
| ТЖИУ.406422.025 ТЖИУ.406422.025.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.006 ТЖИУ.406422.006.01 |
УХЛ**1.1 | 0,40 — 1,60 МПа | 0,70 МПа | 12,0 МПа | 0,04 МПа | + — |
— + |
| ТЖИУ.406422.026 ТЖИУ.406422.026.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.007 ТЖИУ.406422.007.01 |
УХЛ**1.1 | 1,50 — 2,50 кПа | 1,0 кПа | 3,0 МПа | 0,75 кПа | + — |
— + |
| ТЖИУ.406422.027 ТЖИУ.406422.027.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.007_01 ТЖИУ.406422.007_01.01 |
УХЛ**1.1 | + — |
— + |
||||
| ТЖИУ.406422.027_01 ТЖИУ.406422.027_01.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.008 ТЖИУ.406422.008.01 |
УХЛ**1.1 | 0,01 — 0,04 МПа | 0,01 МПа | 3,0 МПа | 0,003 МПа | + — |
— + |
| ТЖИУ.406422.028 ТЖИУ.406422.028.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.008_01 ТЖИУ.406422.008_01.01 |
УХЛ**1.1 | + — |
— + |
||||
| ТЖИУ.406422.028_01 ТЖИУ.406422.028_01.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.009 ТЖИУ.406422.009.01 |
УХЛ**1.1 | 2,50 — 10,00 кПа | 2,0 кПа | 3,0 МПа | 1,5 кПа | + — |
— + |
| ТЖИУ.406422.029 ТЖИУ.406422.029.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.009_01 ТЖИУ.406422.009_01.01 |
УХЛ**1.1 | 2,50 — 10,00 кПа | 2,0 кПа | 3,0 МПа | 1,5 кПа | + — |
— + |
| ТЖИУ.406422.029_01 ТЖИУ.406422.029_01.01 |
ТВ**2 | + — |
— + |
||||
| ТЖИУ.406422.010 ТЖИУ.406422.010.01 |
УХЛ**1.1 | 1,00 — 2,50 МПа | 0,80 МПа | 12,0 МПа | 0,06 МПа | + — |
— + |
| ТЖИУ.406422.020 ТЖИУ.406422.020.01 |
ТВ**2 | + — |
— + |
Примечание:
модификации сигнализатора предназначены для работы в системах с малым давлением и жидкой средой: ТЖИУ.406422.007-01, ТЖИУ.406422.007-01.01, ТЖИУ.406422.027-01, ТЖИУ.406422.027-01.01, ТЖИУ.406422.008&01, ТЖИУ.406422.008-01.01, ТЖИУ.406422.028-01, ТЖИУ.406422.028-01.01, ТЖИУ.406422.009-01, ТЖИУ.406422.009-01.01, ТЖИУ.406422.029-01, ТЖИУ.406422.029-01.01.
Габаритные и присоединительные размеры Садко-44/ТЖИУ.406422
Форма заказа сигнализаторов давления Садко-44/ТЖИУ.406422
Пример записи условного обозначения сигнализатора при заказе:
сигнализатор перепада давления (СПД) первого исполнения, срабатывающий при увеличении перепада давления до значения давления уставки срабатывания, с диапазоном уставки срабатывания Руст. от 0,04 до 0,15 МПа, с дифференциалом «Д» не более 0,05 МПа, с погрешностью давления срабатывания 0,01 МПа, имеет обозначение
— СПД-Садко-44-ТЖИУ.406422.004 (первое исп.)
— …-
01(второе исп.).
Пример Полная Форма Обозначения (ПФО) при заказе:
СПД-Садко-44-ТЖИУ.406422.004-1Exd сигнализатор перепада давления (Руст=80кПа, диапазон уст. 0,04…0,15МПа, диф. 0,05МПа, погр. 0,01 МПа, до 8МПа, УХЛ**1.1, шт. 2хМ20х1,5)
Заказать сигнализаторы давления Садко-44/ТЖИУ.406422 можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Дополнительное оборудование для датчиков и сигнализаторов давления
Присоединение к процессу (подвод давления на вход прибора):
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса)
Импульсные трубки (обычно медная трубка D=6,8,10мм под развальцовку (гайка), пайку (ниппель) или с фитингами)).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004.
Комплект монтажных (КМЧ) и присоединительных (КПЧ) частей.
На выходе из прибора:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Возможные ошибки при оформлении заказа на сигнализаторы давления Садко-44/ТЖИУ.406422
Рекомендуем быть внимательными при оформлении заказа на датчики давления Садко-44/ТЖИУ.406422 и учитывать возможные варианты записи обозначения и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: реле (давления, температуры, расхода, уровня и т.п.).
— орфографические ошибки и описки: Садко-ТЖУ406 и т.д.
— неправильные обозначения модели: Садко-44/ТЖИУ.406
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: relay Sadko-44.406, cflrj-44 (в En-раскладке) и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: модель и вид выхода в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
Разрешительная и техническая документация на датчики давления Садко-44/ТЖИУ.406422
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации сигнализаторов давления Садко-44/ТЖИУ.406422, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
