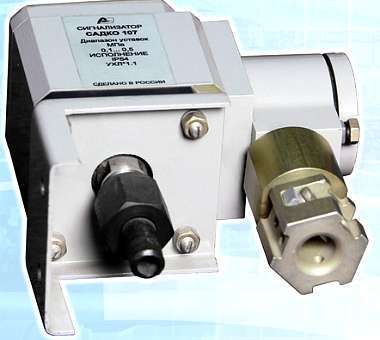

Взрывозащищенные сигнализаторы давления Садко-107 / ТЖИУ.406423-1Exd предназначены для коммутации электрических цепей при достижении заданных значений избыточного давления (уставки срабатывания) и обратного переключения контактной группы при изменении давления на величину дифференциала.
см. также сигнализаторы перепада (дифференциального) давления Садко-44/ТЖИУ.406422-1Exd.
Особенности исполнения сигнализатора давления Садко-107/ТЖИУ.406423-1Exd
— Взрывозащищенные сигнализаторы давления Садко-107/ТЖИУ.406423-1Exd имеют один замыкающий и один размыкающий контакт. Контакты обеспечивают коммутацию активной и индуктивной нагрузки с током (1…100) мA при напряжении (20…30) В. Число срабатываний не более 105 при указанных нагрузках;
— выпускаются серийно, имеют маркировку по взрывозащите «1ExdIIBT4», соответствуют ГОСТ 12.2.020-76, ГОСТ 22782.0-81, ГОСТ 22782.6-81;
— по степени защищенности от воздействия пыли и воды — исполнение IP54 по ГОСТ 14254-80.
Технические характеристики сигнализатора давления Садко-107/ТЖИУ.406423-1Exd
| Диапазон уставок срабатывания МПа | (0-0,0025…0-0,01)…(3,0-6,0) |
| Диапазон рабочих температур, °C | -50…+70 |
| Срок службы, лет | 15 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Масса (не более), кг | 2 |
Два исполнения, модификации и диапазоны уставок срабатывания Садко-107/ТЖИУ.406423
Первое исполнение: срабатывание сигнализатора (замыкание контакта 1-2) происходит при увеличении давления до величины давления срабатывания [Рср]. Взведение сигнализатора (замыкание контактов 1-3) происходит при уменьшении давления до величины Рвзв (Рср- Д), где Д — дифференциал. Под дифференциалом понимается абсолютное значение разности давления срабатывания [Рср] и давления взведения [Рвзв]. Под исходным состоянием для всех исполнений сигнализаторов понимается состояние, при котором давление в рабочем объеме сигнализаторов равняется атмосферному.
Второе исполнение: срабатывание сигнализатора (замыкание контакта 1-3) происходит при уменьшении давления до величины давления срабатывания [Рср] после предшествующего увеличения давления до величины давления взведения [Рвзв] (замыкание контакта 1-2) большей [Рср] на величину дифференциала Д. Под дифференциалом понимается значение разности давления взведения [Рвзв] и давления срабатывания [Рср].
| Обозначение при заказе (модификация и исполнение) | Вид климати- ческого исполнения |
Диапазон уставок срабаты- вания Руст |
Диффе- ренциал, Д |
Макси- мальное давление Рmax, МПа |
Приведенная погрешность давления срабаты- вания, ±γ, % |
Первое испол- нение |
Второе испол- нение |
Регули- ровка диффе- ренциала Д |
| ТЖИУ.406423.003 ТЖИУ.406423.003.01 |
УХЛ**1.1 | 0,04 — 0,10 МПа | (0,30 — 0,50) Руст, МПа |
10 | 1,5 | + — |
— + |
+ + |
| ТЖИУ.406423.003-02 ТЖИУ.406423.003-03 |
не более 0,015 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.023 ТЖИУ.406423.023.01 |
ТВ**2 | (0,30 — 0,50) Руст, МПа |
+ — |
— + |
+ + |
|||
| ТЖИУ.406423.023-02 ТЖИУ.406423.023-03 |
не более 0,015 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.004 ТЖИУ.406423.004.01 |
УХЛ**1.1 | 0,09 — 0,50 МПа | не более 0,100 МПа |
10 | 1,5 | + — |
— + |
+ + |
| ТЖИУ.406423.004-02 ТЖИУ.406423.004-03 |
не более 0,075 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.024 ТЖИУ.406423.024.01 |
ТВ**2 | 0,09 — 0,50 МПа | не более 0,100 МПа |
10 | 1,5 | + — |
— + |
+ + |
| ТЖИУ.406423.024-02 ТЖИУ.406423.024-03 |
не более 0,075 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.005 ТЖИУ.406423.005.01 |
УХЛ**1.1 | 0,40 — 1,60 МПа | не более 0,25 МПа |
10 | 1,5 | + — |
— + |
+ + |
| ТЖИУ.406423.005-02 ТЖИУ.406423.005-03 |
не более 0,24 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.025 ТЖИУ.406423.025.01 |
ТВ**2 | не более 0,25 МПа |
+ — |
— + |
+ + |
|||
| ТЖИУ.406423.025-02 ТЖИУ.406423.025-03 |
не более 0,24 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.006 ТЖИУ.406423.006.01 |
УХЛ**1.1 | 1,5 — 3,2 МПа | не более 0,60 МПа |
1,5 | + — |
— + |
+ + |
|
| ТЖИУ.406423.006-02 ТЖИУ.406423.006-03 |
не более 0,50 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.026 ТЖИУ.406423.026.01 |
ТВ**2 | не более 0,60 МПа |
+ — |
— + |
+ + |
|||
| ТЖИУ.406423.026-02 ТЖИУ.406423.026-03 |
не более 0,50 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.008 ТЖИУ.406423.008.01 |
УХЛ**1.1 | 2,5 — 10,0 кПа | (0,30 — 0,50) Руст, кПа |
10 | 2,5 | + — |
— + |
+ + |
| ТЖИУ.406423.008-02 ТЖИУ.406423.008-03 |
не более 2,0 кПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.028 ТЖИУ.406423.028.01 |
ТВ**2 | (0,30 — 0,50) Руст, кПа |
+ — |
— + |
+ + |
|||
| ТЖИУ.406423.028-02 ТЖИУ.406423.028-03 |
не более 2,0 кПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.009 ТЖИУ.406423.009.01 |
УХЛ**1.1 | 10,0 — 40,0 кПа | (0,30 — 0,50) Руст, кПа |
10 | 2,5 | + — |
— + |
+ + |
| ТЖИУ.406423.009-02 ТЖИУ.406423.009-03 |
не более 5,0 кПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.029 ТЖИУ.406423.029.01 |
ТВ**2 | (0,30 — 0,50) Руст, кПа |
+ — |
— + |
+ + |
|||
| ТЖИУ.406423.029-02 ТЖИУ.406423.029-03 |
не более 5,0 кПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.012 ТЖИУ.406423.012.01 |
УХЛ**1.1 | 3,0 — 6,0 МПа | не более 1,4 МПа |
10 | 1,5 | + — |
— + |
+ + |
| ТЖИУ.406423.012_02 ТЖИУ.406423.012_03 |
не более 0,8 МПа |
+ — |
— + |
— — |
||||
| ТЖИУ.406423.022 ТЖИУ.406423.022.01 |
ТВ**2 | не более 1,4 МПа |
+ — |
— + |
+ + |
|||
| ТЖИУ.406423.022_02 ТЖИУ.406423.022_03 |
не более 0,8 МПа |
+ — |
— + |
— — |
Примечания:
1. Все модификации и исполнения имеют базовую спецификацию ТЖИУ.406423.002.
2. После подачи в рабочий объем сигнализатора давления от:
— 1,15 верхнего значения диапазона уставок Руст — для первого исполнения;
— 1,15 (Руст + Д) — для второго исполнения до Рmax допускается увеличение приведенной погрешности давления срабатывания до 5% в течение 72 ч.
3. Нормирующее значение Рн для расчета приведенной погрешности давления срабатывания для каждой модификации и исполнения равно верхнему пределу диапазона уставок данной модификации для первых двух третей уставок диапазона данной модификации.
Для последней трети уставок диапазона модификации нормирующее значение для расчета приведенной погрешности давления срабатывания равно:
ТЖИУ.406423.003, ТЖИУ.406423.023 — 0,5 МПа;
ТЖИУ.406423.004, ТЖИУ.406423.024 — 1,6 МПа;
ТЖИУ.406423.005, ТЖИУ.406423.025 — 3,2 МПа;
ТЖИУ.406423.006, ТЖИУ.406423.026 — 6,0 МПа;
ТЖИУ.406423.008, ТЖИУ.406423.028 — 40,0 кПа;
ТЖИУ.406423.009, ТЖИУ.406423.029 — 80,0 кПа;
ТЖИУ.406423.012, ТЖИУ.406423.022 — 10,0 МПа.
Габаритные и установочные размеры сигнализатора давления Садко-107/ТЖИУ.406423-1Exd
Пример записи условного обозначения сигнализатора при заказе:
сигнализатор давления первого исполнения, срабатывающий при повышении давления до значения давления уставки срабатывания, с диапазоном уставки срабатывания Руст от 0,09 до 0,50 МПа, с регулируемым дифференциалом «Д» не более 0,10 МПа, с приведенной погрешностью давления срабатывания от 1,5%, имеет обозначение — ТЖИУ.406423.004
Форма заказа сигнализаторов давления Садко-107/ТЖИУ.406423
Заказать сигнализаторы давления Садко-107/ТЖИУ.406423 можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Дополнительное оборудование для датчиков и сигнализаторов давления
Присоединение к процессу (подвод давления на вход прибора):
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса)
Импульсные трубки (обычно медная трубка D=6,8,10мм под развальцовку (гайка), пайку (ниппель) или с фитингами)).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004.
Комплект монтажных (КМЧ) и присоединительных (КПЧ) частей.
На выходе из прибора:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Возможные ошибки при оформлении заказа на сигнализаторы давления Садко-107/ТЖИУ.406423
Рекомендуем быть внимательными при оформлении заказа на датчики давления Садко-107/ТЖИУ.406423 и учитывать возможные варианты записи обозначения и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: реле (давления, температуры, расхода, уровня и т.п.).
— орфографические ошибки и описки: Садко-ТЖУ107 и т.д.
— неправильные обозначения модели: Садко-107/ТЖИУ.406
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: relay Sadko-107.406, cflrj-107 (в En-раскладке) и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: модель и вид выхода в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
Разрешительная и техническая документация на датчики давления Садко-107/ТЖИУ.406423
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации сигнализаторов давления Садко-107/ТЖИУ.406423, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
