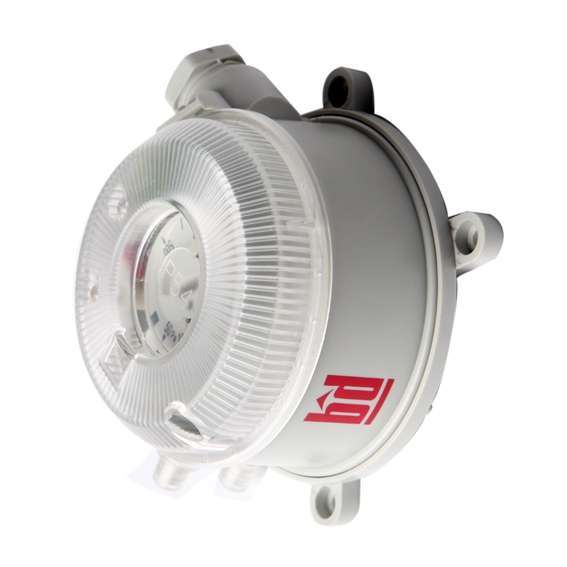

Настраиваемое реле дифференциального давления DPS-200…2000-BD (ДПС-200…2000) предназначено для контроля перепада/разности давления (низкое давление) воздуха и газов, неагрессивных к примененным конструкционным материалам, а также контроля за относительными положительными или отрицательными давлениями в процессе вентиляции и в системах кондиционирования воздуха.
Области применения датчика-реле DPS-BD-200…2000:
— кондиционирование,
— чистые помещения,
— медицина,
— контроль перепада давления на фильтрах,
— измерение уровня (через воздушную колонну),
— трубки давления, диафрагменные измерители.
Реле давления DPS-BD-200/300/500/1000/20000Па используется для контроля за работой воздушных фильтров, воздушного потока, приводными ремнями вентилятора, промышленными технологическими цепями охлаждающим воздухом, защиты от замерзания теплообменников, приборов давления в чистых помещениях.
Реле дифференциального давления DPS-200…2000-BD является аналогом дифманометров серий DPS+, ADPS, SR-200…5000, DPD-5, DPD-2, DPD-10, PSW-200, PSW-400, PSW-500, PSW-1K, PSW-2K, PSW-4K, DS-205-F, DS-205-B, DS-205-D, DS-205-E, DS-106, DS-106-A, DS-106-B, DS-106-C, DS-106-D, LF32.
Отличительные особенности и преимущества реле дифференциального давления DPS-200…2000 BD:
— адаптация к российским условиям,
— температура окружающего воздуха Тос -35 С,
— компактный дизайн,
— легкая установка,
— долговременная устойчивость калибровочных характеристик,
— на каждом регуляторе для достижения исключительно точной регулировки выгравирована индивидуальная шкала,
— специально разработанная диафрагма обеспечивает долговременную стабильность отсчетных точек выключения,
— быстрое время реагирования,
— продолжительный срок службы,
— поставляется с комплектом для монтажа.
Стоимость датчика-реле разности давления DPS (ДПС) зависит от конкретной модификации (200…2000) и общего объема заказа (см. форму заказа датчика-реле дифференциального давления DPS-200…2000, как выбрать, заказать, купить реле ДПС).
Цена датчика-реле дифференциального давления DPS-200…2000 — от 3000 руб.
(цена указана без учета НДС=20%, учета скидок, акций и специальных предложений — конкретные условия и цены, а также наличие на складе датчиков-реле перепада давления ДПС-200…2000 уточняйте у менеджеров).
Технические характеристики реле дифференциального давления DPS-200…2000 BD (ДПС-200…2000)
Условия эксплуатации и устойчивость к воздействию факторов окружающей среды
Температура окружающей среды Тос при эксплуатации: — 35 … 60 ° С.
Температура окружающей среды при хранении: — 45 … 85 ° С.
Влажность: макс.90 %.
Степень пылеводозащиты корпуса IP54.
Модели и диапазоны уставок реле дифференциального давления DPS-200…2000 BD
Значение дифференциала (зоны возврата), при котором происходит отключение или включение контактов выставляется по стандарту при производстве, положение регулировочного винта зафиксировано краской.
| Модель реле дифференциального давления DPS-BD | Диапазон уставок, Па | Дифференциал (зона возврата), Па | Максимальное давление, кПа | Допустимый вариант обозначения датчика-реле |
| DPS-200-BD | 20…200 | 10 | 5 | DPS200-BD, ДПС-200 |
| DPS-300-BD | 30…300 | 10 | 5 | DPS300-BD, ДПС-300 |
| DPS-500-BD | 50…500 | 20 | 5 | DPS500-BD, ДПС-500 |
| DPS-1000-BD | 100…1000 | 100 | 5 | DPS1000-BD, ДПС-1000 |
| DPS-2000-BD | 500…2000 | 150 | 5 | DPS2000-BD, ДПС-2000 |
Погрешность на воспроизводимость: для диапазонов до 500 Па – меньше 2,5 Па; для диапазонов от 500 Па – меньше 5 Па.
Сброс: автоматический.
Контакты: однополюсный перекидной контакт SPDT.
Электрические характеристики: 2A 250 VAC / 0.5 A 24 VDC.
Тип электрического соединения: 3 зажимных клеммы.
Кабельный ввод: кабельная прокладка типа PG 11.
Материал корпуса: пластик.
Материал мембраны: силикон.
Монтаж: вертикальный/горизонтальный.
Долговечность: более 1 000 000 выключений
Степень защиты: IP 54.
Вес реле давления: 120 гр.
Габаритные и монтажно-присоединительные размеры реле дифференциального давления DPS-200…2000 (ДПС-200…2000)
Габаритные размеры-1 реле DPS BD
Габаритные размеры-2 реле DPS BD
Реле давления DPS-200…2000 (ДПС-200…2000) поставляется с монтажным комплектом. Комплект для монтажа включает в себя: 2 адаптора для трубопровода из полихлорвинила, 4 фиксирующих винта, трубка их полихлорвинила длиной 2 метра и диаметром 5 мм, световой индикатор.
Вес реле, включая упаковку и комплект для монтажа: 220 гр.
Инструкцию по монтажу и настройки точек срабатывания:
Реле давления DPS-BD пригодно для крепления на воздуховодах, стенах. Рекомендуемая ориентация – вертикальная, другие положения реле давления, кроме вертикального, влияют на величину перепада давления, при котором происходит срабатывание, так как при этой ориентации происходит калибровка. Соединительные трубы могут иметь произвольную длину, однако если они длиннее двух метров, время срабатывания увеличивается.
Реле давления DPS-BD должно быть установлено таким образом, чтобы находился сверху от точек соединения с реле давлением. Для того чтобы избежать конденсата, трубопроводы должны прокладываться так, чтобы от точек соединения их с реле давлением трубопроводный участок имел уклон (без образования петли).
Форма записи обозначения при заказе реле дифференциального давления DPS-200…2000 BD
При оформлении заказа на реле дифференциального давления DPS-200…2000 BD нужно выбрать модель прибора, исходя из таблиц технических характеристик, приведенных выше.
Пример оформления заказа:
Тип прибора, марка: DPS-BD.
Модель: 200-BD; 300-BD; 500-BD; 1000-BD; 2000-BD.
Диапазон измерения (ДИ): 20…200; 30…300; 50…500; 100…1000; 500…2000 Па.
Примеры записи обозначения при заказе Реле Дифференциального Давления РДД-DPS-BD:
Сокращенная форма:
— РДД-DPS-BD-1000 (100…1000 Па) или DPS-1000
— РДД-DPS-BD-300 (30…300 Па)
— трубка соединительная силиконовая (поставляется отдельно по заказу потребителя)
Варианты записи при заказе — Полная форма обозначения (ПФО) при заказе:
1. РДД-DPS-500-BD (диапазон: +50…+500Па, Рмах=5кПа, Тос -35+60С, IP54, 220VAC, 1SPDT, патрубки D=6,2мм) реле дифференциального давления (без трубки)
2. DPS-BD-1000 (диапазон 100-1000Па, до 5кПа, Тос -35+60С, IP54, 1SPDT, 220VAC, патрубки D=6,2мм) датчик-реле дифференциального давления (без трубки)
По отдельному заказу может быть поставлено дополнительное оборудование для датчиков-реле разности/перепада давления — КМЧ, трубка соединительная силиконовая, соединительные рукава, штуцера, переходники и фланцы и т.д. и т.п. (см. ниже по тексту подробную информацию о дополнительном оборудовании для датчиков-реле дифференциального (разности, перепада) давления).
Возможные ошибки при оформлении заказа на датчики-реле разности/перепада давления DPS-BD
При заказе датчиков-реле разности, перепада давления DPS-BD рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сигнализатор-регулятор давления, индикатор, детектор, измерительный преобразователь, дифманометр, манометр, перепадомер, прессостат, измеритель, регистратор, пневмореле, пневмосигнализатор и т.п.
— неправильные обозначения модели и орфографические ошибки: датчик-реле разности давлений ДПС БД, DBS, DPS1000, DSP-1000, DPC и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: differential pressure relay sensor DPS-1000, differential pressure switch DPS-BD-1000, dps-1000-bd rele-differentsialnogo davleniya, ВЗЫ-1000, ВЗЫ-1000, ВЗЫ-ИВ-1000 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на регуляторы — датчики-реле давления DPS-BD (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (параметры контролируемой среды, диапазон уставок, зоны возврата и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительное оборудование для датчиков-реле/сигнализаторов дифференциального давления
Присоединение к процессу (подвод давления на вход прибора):
Внимание! датчик-реле дифференциального (разности, перепада) давления имеет два присоединительных монтажных штуцера, поэтому всю подводящую арматуру необходимо заказывать в двух комплектах (на плюсовую и минусовую линию подвода соответственно).
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса на плюсовую линию, минусовая присоединяется медной трубкой).
Импульсные трубки (обычно медная трубка D=6,8,10 мм под развальцовку (гайка), пайку (ниппель) или с присоединителями-фитингами), капиллярные линии (КЛ) рекомендуется использовать только на чистых средах (из-за возможности забивки трубок малого диаметра до 4мм).
Краны манометровые (при Рраб до 16/25бар) или клапаны/клапанные блоки (при Рраб свыше 2,5МПа).
Комплект монтажных (КМЧ(скоба, кронштейн)) и присоединительных (КПЧ) частей.
Переходники (из стали, латуни, нержавейки), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004
(возможна квалифицированная сборка системы «разделитель — рукав — датчик», исключающая попадание воздуха, с заполнением разделительной жидкостью (тип жидкости подбирается исходя из температуры и возможности контакта с измеряемой средой (актуально для пищевых и гигиенических производств)).
На выходе из прибора перепада (разности) давл.:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Исполнительные устройства и механизмы: клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные (сигнальные и силовые).
см. подробнее про дополнительное/вспомогательное оборудование ПД
Разрешительная и техническая документация на DPS
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации на DPS, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастойки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
