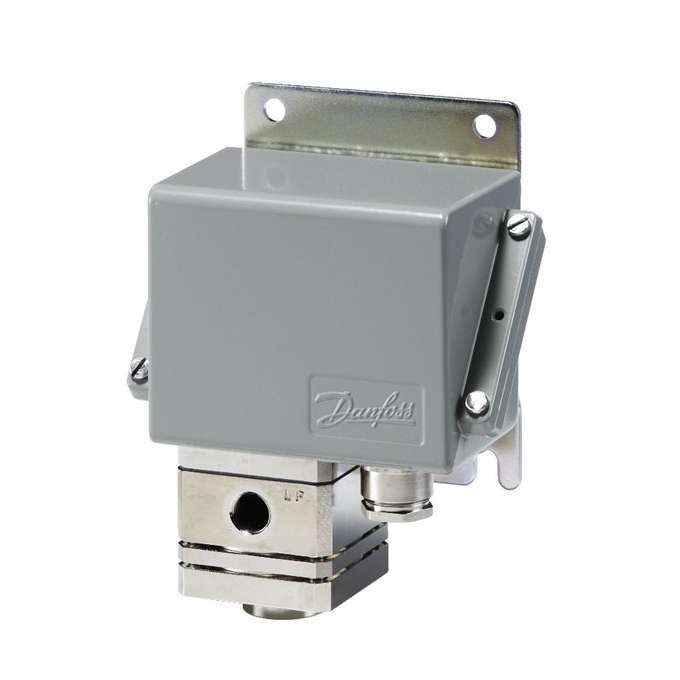

Дифференциальное реле давления CAS155 удовлетворяет самым высоким требованиям, касающихся уровня защиты, малого значения дифференциала, что обеспечивает высокую точность, прочности и компактности конструкции, а также ударо- и вибростойкости.
Реле Danfoss CAS155 отвечает требованиям, которые предъявляются к большинству установок, работающих как на открытом воздухе, так и в помещениях.
Стоимость дифференциального реле давления CAS155 зависит от исполнения, а также от дополнительных опций, общего объема заказа и других ценообразующих факторов.
Цена реле давления CAS155 высылается по запросу.
Конкретные условия и цены на реле давления CAS155, как заказать, купить, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
Технические характеристики дифференциального реле давления CAS155
— Диапазоны давления: 0,2 -2,5 бар.
— Микровыключатель с фиксированным малым значением дифференциала.
— Класс защиты IP67.
— Прочность и стойкость по отношению к морской воде.
— Прочная компактная конструкция.
— Вибро- и ударостойкость.
— Вариант с мембраной для использования в системах, в которых имеют место пульсации/пики давления, в среде морской воды.
— По заказу поставляется также в виде отдельного реле давления.
— По заказу поставляется со всеми соответствующими разрешениями на использование на суше и в морских условиях.
| Модель реле давления | Рабочий диапазон НД (бар) Относительное | Диапазон дифф. (бар) | MWP [bar] Pe | Назначение конт. | Корпус |
| CAS155 | 0 — 8 bar | 0,10 bar | — | SPDT | IP67 |
Возможные ошибки при оформлении заказа на судовые датчики-реле разности/перепада давления CAS-155
При заказе судовых датчиков-реле разности/перепада давления CAS-155 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сигнализатор-регулятор давления, индикатор, детектор, измерительный преобразователь, дифманометр, манометр, перепадомер, прессостат, измеритель, регистратор, пневмореле, пневмосигнализатор, рэле и т.п.
— неправильные обозначения модели и орфографические ошибки: CAS-155, CA-S155, CA-S-155 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: differential pressure relay sensor CAS-155, differential pressure switch CAS155, cas155 differencialnye rele davleniya, СФЫ155, СФЫ-155 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики-рэле перепада/разности давления CAS-155 (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (параметры контролируемой среды, способ электрического присоединения, резьбу и расположение штуцера) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на дифференциальное реле давления CAS155
см. Карта заказа CAS155 дифференциальное реле давления (скачать опросный лист).
см. Технические характеристики CAS155 дифференциальное реле давления (Тех.описание).
см. Руководство по эксплуатации CAS155 дифференциальное реле давления.
см. Методика поверки CAS155 дифференциальное реле давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для датчиков-реле/сигнализаторов дифференциального давления
Присоединение к процессу (подвод давления на вход прибора):
Внимание! датчик-реле дифференциального (разности, перепада) давления имеет два присоединительных монтажных штуцера, поэтому всю подводящую арматуру необходимо заказывать в двух комплектах (на плюсовую и минусовую линию подвода соответственно).
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса на плюсовую линию, минусовая присоединяется медной трубкой).
Импульсные трубки (обычно медная трубка D=6,8,10 мм под развальцовку (гайка), пайку (ниппель) или с присоединителями-фитингами), капиллярные линии (КЛ) рекомендуется использовать только на чистых средах (из-за возможности забивки трубок малого диаметра до 4мм).
Краны манометровые (при Рраб до 16/25бар) или клапаны/клапанные блоки (при Рраб свыше 2,5МПа).
Комплект монтажных (КМЧ(скоба, кронштейн)) и присоединительных (КПЧ) частей.
Переходники (из стали, латуни, нержавейки), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004
(возможна квалифицированная сборка системы «разделитель — рукав — датчик», исключающая попадание воздуха, с заполнением разделительной жидкостью (тип жидкости подбирается исходя из температуры и возможности контакта с измеряемой средой (актуально для пищевых и гигиенических производств)).
На выходе из прибора перепада (разности) давл.:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Исполнительные устройства и механизмы: клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные (сигнальные и силовые).
см. подробнее про дополнительное/вспомогательное оборудование ПД
,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ФКВ, ред. ПОМ; соавтор DFS.
ГК Теплоприбор — производство и поставка КИПиА: Приборы и системы измерения и контроля давления / Датчики-реле / сигнализаторы дифференциального давления (перепада, разности давлений) CAS155, MBC-5180, ДЕМ-202-РАСКО, РРД-102, РРД-105, РДД-5, DPS BD, ДРДЭ, ССРД-0,045/15 и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) реле дифференциального давления CAS155 danfoss по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы измерения и контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
** Дополнительная информация, определения и разъяснения
Коммутационная способность (коммутационная износостойкость контактов) реле характеризуется значением коммутируемой ими мощности, при которой контакты выполняют определенное число коммутаций.
Коммутационная способность контактов, т.е. условия, при которых контакты надежно работают в течение положенного срока службы, зависит, во-первых, от свойств коммутируемой цепи, во-вторых, от длительности прохождения тока через контакт и, в-третьих, — от скорости переключения.
В тех случаях, когда коммутационная способность контактов ключа управления оказывается недостаточной, схема дистанционного управления дополняется контакторами — аппаратами, которые способны коммутировать значительные токи.
Обозначение контактов реле на схемах — SPST и SPDT:
На схемах и на корпусах реле можно найти американские и английские обозначения для контактов следующего вида:
• SPST — single pole, single throw: нормально замкнутый (SPST-NC или А form contact) или нормально разомкнутый (SPST-NO или В form contact) контакт;
• SPDT — single pole, double throw: переключающий контакт (SPDT-C/0 или С-form contact).
