ФДС-03БГ, ФДС-03БГ-У фотодатчик сигнализирующий

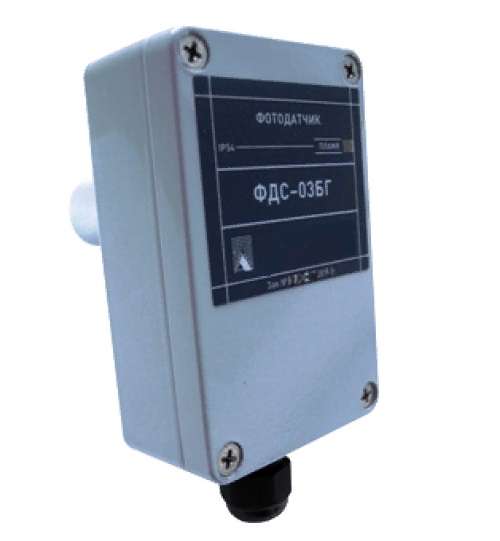

Фотодатчики сигнализирующие ФДС-03БГ и ФДС-03БГ-У (угловое исполнение) представляют собой комбинированные устройства, сочетающие функции фотодатчика и сигнализатора горения в едином корпусе. Они предназначены для установки непосредственно на корпусах горелочных устройств или блочных горелок, что обеспечивает удобство интеграции и компактность решения.
 Основные функции и принцип работы:
1. Преобразование ультрафиолетового излучения:
 - Фотодатчики ФДС-03БГ и ФДС-03БГ-У воспринимают интегральные потоки ультрафиолетового излучения, исходящего от пламени горелки.
2. Выдача сигнала о наличии/отсутствии пламени:
 - На основе анализа ультрафиолетового излучения фотодатчики формируют сигнал ("полупроводниковый транзисторный ключ"), который передается в схему защиты котла или установки. Этот сигнал используется для перекрытия подачи топлива в случае отсутствия пламени, что существенно повышает безопасность эксплуатации оборудования.
 Исполнения фотодатчиков:
- ФДС-03БГ — стандартное исполнение, в котором светоприемник расположен вдоль оси датчика.
- ФДС-03БГ-У — угловое исполнение, где светоприемник располагается под углом 90° к оси датчика. Это исполнение удобно для случаев, когда прямое расположение датчика невозможно или неудобно.
Примеры применения:
1. Запально-защитные устройства (ЗЗУ):
- Встроенная система контроля пламени в запальной пилотной горелке ЗСУ-ПИ, где фотодатчик ФДС-03 контролирует собственное пламя, а электрод розжига инициирует воспламенение.
2. Горелочные устройства:
 - Контроль пламени в газовых и жидкотопливных горелках, используемых в котельных агрегатах, печах и технологических установках.
3. Системы защиты котельной автоматики:
 - Интеграция в действующие и проектируемые системы защиты котельной автоматики для повышения безопасности и надежности работы оборудования.
 Преимущества:
- Компактность и удобство монтажа — благодаря установке непосредственно на корпусе горелочного устройства, фотодатчики занимают минимум пространства и легко интегрируются в существующие системы.
- Надежность и безопасность — своевременное обнаружение отсутствия пламени и перекрытие подачи топлива минимизируют риски аварийных ситуаций.
- Универсальность — возможность использования в различных исполнениях (прямое и угловое) позволяет адаптировать фотодатчики к конкретным условиям эксплуатации.
Эти фотодатчики являются важным элементом систем автоматизации и защиты в энергетике, нефтегазовой отрасли, металлургии и других секторах промышленности, повышая общую безопасность и эффективность работы оборудования.

Технические характеристики фотодатчиков сигнализирующих ФДС-03БГ

Наименование параметра	Значение
Рабочий диапазон	185-260 нм
Спектр ФДС-03-БГ (У)	УФ ультрафиолетовый спектр λ
Выходной сигнал	транзисторный ключ
Допустимое напряжение	40 В
Ток	не более 0,1 А
Сопротивление нагрузки (входное сопротивление контроллера)	0,5–10 кОм
Время срабатывания фотодатчика при появлении пламени	не более 1 сек.
Время срабатывания фотодатчика при погасании пламени	не более 1 сек.
Напряжение питания	220 В
Частота	50 Гц
Потребляемый ток	не более 0,1 А
Сопротивление изоляции при нормальных условиях эксплуатации	не менее 20 МОм
Выходной сигнал	оптоэлектронный ключ
Ресурс фотоприемника	20-30 тыс.часов
Температура окружающей среды Тос	-20…+60°С
Габаритные размеры (без фланца), ширина х высота х длина
ФДС-03 БГ	102х82х58 мм
ФДС-03 БГ-У (угловой)	102х152х58 мм
Масса фотодатчика	не более 0,5 кг
