Оптические инфракрасные датчики-реле контроля пламени
Датчики-реле контроля пламени серии ДМС-100М, ДМС-100М-ПФ, ДПФ-А, ДПФ-А2 представляют собой специализированные устройства, предназначенные для селективного контроля пламени горелок, работающих на жидком топливе, а также для регистрации изменений интенсивности пламени (потускнение) в случае использования твердого топлива, такого как угольная пыль, или других видов топлива, например, обводненного мазута.
Модификации

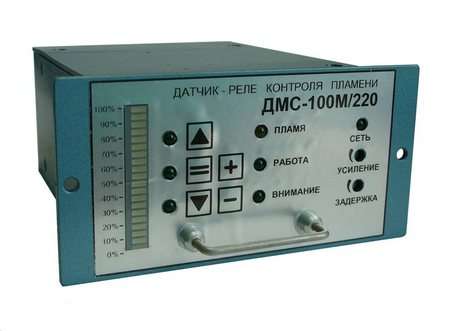

1. Датчики-реле контроля пламени ДМС-100М – основное назначение заключается в контроле наличия пламени.
2. Датчики-реле потускнения пламени (погасания факела):
- ДМС-100М-ПФ
- ДПФ-А
- ДПФ-А2
Эти модификации ориентированы на регистрацию изменения яркости пламени, что особенно важно при использовании топлива, склонного к изменению характеристик горения.
Функциональные возможности
Данные датчики обладают следующими функциональными возможностями:- Выдача сигналов для систем автоматики: Сигнал может передаваться через релейные контакты или аналоговый выход (0...5 В или 4...20 мА), что позволяет интегрировать датчики в системы промышленной автоматики, например, котельную автоматику.
- Регистрация уровня излучения факела: Датчики регистрируют постоянную составляющую излучения пламени в оптическом диапазоне 500...1040 нм, что охватывает видимый и ближний инфракрасный диапазоны.
- Отображение уровня излучения: Уровень излучения отображается на встроенном аналоговом индикаторе, что облегчает визуальный контроль оператором.
- Контроль исправности цепи подключения фотоприемника: Датчики способны обнаруживать обрывы и короткие замыкания в цепи подключения фотоприемника, что повышает надежность их работы.
- Контроль правильности подключения фотоприемника: Это позволяет убедиться, что датчик правильно подключен и готов к работе.
Применение
Эти датчики находят широкое применение в энергетике, на предприятиях, использующих жидкое топливо или угольную пыль, а также в других отраслях, где требуется точный контроль за состоянием пламени и его изменениями.
Оптические инфракрасные датчики-реле контроля пламени серии ДМС-100М, ДМС-100М-ПФ, ДПФ-А, ДПФ-А2 предоставляют надежные средства для мониторинга состояния пламени в промышленных процессах. Благодаря своим функциям они помогают обеспечить безопасность и эффективность работы оборудования, предупреждая возможные аварии и повышая общую производительность.
Технические характеристики датчиков-реле контроля пламени ДМС-100М, ДМС-100М-ПФ, ДПФ-А, ДПФ-А2
| Параметр (характеристика) датчика пламени ДМС-100М, ДПФ-А | Значение параметра (характеристики) |
|
Напряжение питания: — ДМС-100М/24, ДМС-100М-ПФ/24 — ДМС-100М/220, ДМС-100М-ПФ/220, ДПФ-А, ДПФ-А2 |
= 24+10%/-15% В, ~ 18+10%/-15% В* ~ 220+10%/-15% В, 50 Гц |
|
Потребляемая мощность: — ДМС-100М(-ПФ) — ДПФ-А, — ДПФ-А2 |
не более 7,0 Вт, не более 7,5 Вт, не более 15,0 Вт |
|
Выходной сигнал: — дискретный, — аналоговый |
переключающиеся контакты реле 0…5 В или 4…20 мА |
| Коммутируемое напряжение, ток | не более 220 В, 1 А |
| Коммутируемая мощность | не более 100 Вт, 70 ВА |
| Время срабатывания | не более 2 с |
| Пылевлагозащита IP по ГОСТ 14254 | IP40 |
|
Температура окружающей среды, Тос: — в месте установки электронного блока, — в месте установки выносного фотоприемника |
от -40°С до +50°С от -40°С до +70°С |
| Присоединительный размер (присоединение) | труба 45х2 |
|
Вес: — ДМС-100М(-ПФ) — ДПФ-А, — ДПФ-А2 |
1,5 кг 2,5 кг 3,5 кг |
*- при питании датчиков переменным током от сетевых трансформаторов необходимо учитывать завышение напряжения трансформатора на холостом ходу.
Габаритные и монтажно-присоединительные размеры датчиков-реле контроля пламени ДМС-100М, ДМС-100М-ПФ, ДПФ-А, ДПФ-А2
Чертеж датчиков пламени ДМС-100М(-ПФ)
Чертеж датчиков погасания факела ДПФ-А
Чертеж датчиков погасания факела ДПФ-А2
Дополнительное оборудование
Фланцы типа ФС-92 предназначены для защиты датчиков контроля пламени типа ДМС-100М, ДПФ-А и других от высокотемпературного воздействия, используются во всех типах промышленного энергетического оборудования.
Модификации и условные обозначения при заказе фланцев ФС-92:
ФС-9 — обозначение фланца.
Литера «П» — под приварку.
Литера «Ф» — фланцевый.
Литера «Д» — для работы в топочных агрегатах с наддувом (противодавлением).
Отсутствие литеры «Д» — для работы при уравновешенной тяге или при разрежении в топке.
Литера «К» — фланец комплектуется кварцевым стеклом.
Модификации и условные обозначения при заказе фланцев ФС-92:
ФС-9 — обозначение фланца.
Литера «П» — под приварку.
Литера «Ф» — фланцевый.
Литера «Д» — для работы в топочных агрегатах с наддувом (противодавлением).
Отсутствие литеры «Д» — для работы при уравновешенной тяге или при разрежении в топке.
Литера «К» — фланец комплектуется кварцевым стеклом.
| Параметр (характеристика) ФС-92 | Значение параметра (характеристики) |
| Противодавление в топке (для фланцев с индексом «Д») не более | 6,0 ати |
| Перепад давления по тракту «Воздух на продувку — топка» для фланцев с индексом «Д-П»,»ДК-П», «Д-Ф»,»ДК-Ф» не менее | 100,0 Па |
| Вес | 0,4 кг |
Датчики-реле контроля пламени применяются в различных отраслях промышленности и коммунального хозяйства для обеспечения безопасности эксплуатации отопительного оборудования, работающего на газе или жидком топливе.
Вот несколько примеров их применения:
1. Котельные установки:
В котлах, работающих на газе или мазуте, датчики-реле контроля пламени устанавливаются для предотвращения утечки топлива в случае отсутствия пламени. Если пламя гаснет, датчик подает сигнал на систему управления, которая перекрывает подачу топлива.
2. Газовые горелки:
В газовых горелках, используемых в промышленных печах, сушильных камерах и других тепловых агрегатах, датчики-реле контроля пламени необходимы для поддержания стабильного горения и предотвращения аварийных ситуаций.
3. Жидкотопливные системы отопления:
В системах отопления, использующих дизельное топливо или другие виды жидкого топлива, датчики-реле контроля пламени помогают контролировать процесс сгорания и обеспечивать безопасность эксплуатации.
4. Теплогенераторы и водонагреватели:
В теплогенераторах и водонагревателях, работающих на газе или жидком топливе, датчики-реле контроля пламени являются неотъемлемой частью системы безопасности, предотвращающей утечку топлива и возможные пожары.
5. Автоматизация технологических процессов:
В автоматизированных производственных линиях, где используются тепловые процессы, такие как плавка металлов, обжиг керамики и т.п., датчики-реле контроля пламени играют важную роль в обеспечении стабильности процесса и безопасности персонала.
6. Коммунальное хозяйство:
В многоквартирных домах и общественных зданиях, оборудованных индивидуальными или коллективными системами отопления, датчики-реле контроля пламени обеспечивают безопасную эксплуатацию газового оборудования.
Применение датчиков-реле контроля пламени позволяет минимизировать риски, связанные с эксплуатацией отопительных систем, и обеспечить надежную работу оборудования.
Вот несколько примеров их применения:
1. Котельные установки:
В котлах, работающих на газе или мазуте, датчики-реле контроля пламени устанавливаются для предотвращения утечки топлива в случае отсутствия пламени. Если пламя гаснет, датчик подает сигнал на систему управления, которая перекрывает подачу топлива.
2. Газовые горелки:
В газовых горелках, используемых в промышленных печах, сушильных камерах и других тепловых агрегатах, датчики-реле контроля пламени необходимы для поддержания стабильного горения и предотвращения аварийных ситуаций.
3. Жидкотопливные системы отопления:
В системах отопления, использующих дизельное топливо или другие виды жидкого топлива, датчики-реле контроля пламени помогают контролировать процесс сгорания и обеспечивать безопасность эксплуатации.
4. Теплогенераторы и водонагреватели:
В теплогенераторах и водонагревателях, работающих на газе или жидком топливе, датчики-реле контроля пламени являются неотъемлемой частью системы безопасности, предотвращающей утечку топлива и возможные пожары.
5. Автоматизация технологических процессов:
В автоматизированных производственных линиях, где используются тепловые процессы, такие как плавка металлов, обжиг керамики и т.п., датчики-реле контроля пламени играют важную роль в обеспечении стабильности процесса и безопасности персонала.
6. Коммунальное хозяйство:
В многоквартирных домах и общественных зданиях, оборудованных индивидуальными или коллективными системами отопления, датчики-реле контроля пламени обеспечивают безопасную эксплуатацию газового оборудования.
Применение датчиков-реле контроля пламени позволяет минимизировать риски, связанные с эксплуатацией отопительных систем, и обеспечить надежную работу оборудования.
