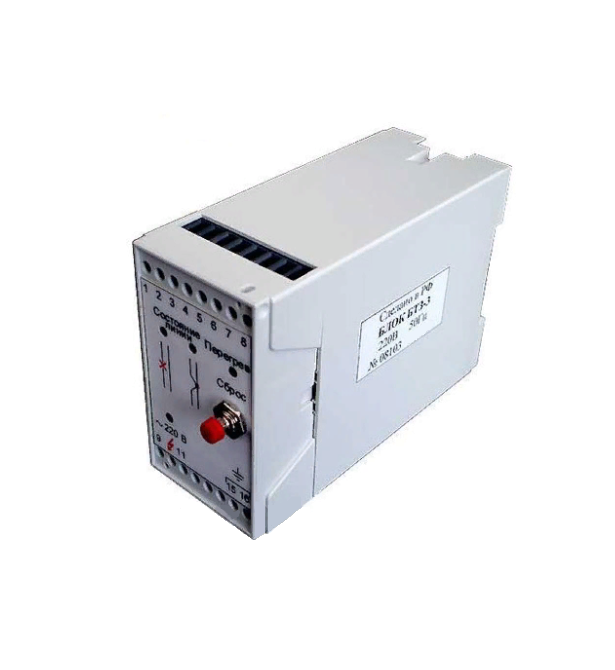

Тепловой защитный блок БТЗ-3 предназначен для предотвращения перегрева обмоток двигателей при различных темпах нарастания тепловых нагрузок.
Он является лишь одной частью системы защиты, в состав которой также входят терморезистор или температурный датчик и коммутирующее устройство (контактное ПМЛ или бесконтактное, например, ФЦ-0620, ПБР и т.д.), обеспечивающее отключение обмоток двигателя при перегреве.
В совокупности эти устройства дают возможность надежно защищать важнейшие элементы производственных систем. Установка такой защиты особенно актуальна в энергетической отрасли, где перегрев обмоток двигателя может вызвать серьезные последствия.
БТЗ-3 применяется в автоматизированных системах управления технологическими процессами, а также в энергетике и других промышленных секторах.
Характеристики блока тепловой защиты БТЗ-3
| Наименование | Значение |
| Напряжение питания |
— переменное 220В — постоянное 24В |
| Мощность |
2/3 Вт 1,5/2,5 Вт |
| Степень защиты корпуса | IP 20-54 |
| Классификационное сопротивление датчиков двигателя (терморезисторов) | 1650 Ом/ 1720 Ом |
| Коммутационная способность контактов реле блока |
8А/250В активная нагрузка (постоянного тока) 2-3А/250В индуктивная нагрузка (переменного тока) |
| Допустимое отклонение напряжения питания от номинального | -15%…+10% / -10%…+10% |
| Длина линии связи | не более 300 м |
| Температура окружающей среды | +10…+50°С |
| Вибрация мест крепления | амплитуда — 0.1 мм, частота — не более 25 Гц |
| Атмосферное давление | от 84 до 106,7 кПа |
| Напряженность внешнего магнитного поля | не более 400 А/т |
| Окружающая среда | отсутствие в окружающем воздухе паров и примесей агрессивных веществ |
| Относительная влажность | не более 95 % при температуре 35 °С |
| Габариты |
127х95х55 мм 120х45х75 мм |
| Масса | не более 0,5 кг |
Габаритные размеры блока БТЗ-3
Схема соединений БТЗ-3
при контактном управлении при бесконтактном управлении
→ ПБР-3А, ФЦ06ХХ – бесконтактные пускатели
→ ПМЛ – магнитны пускатель
→ F – автоматический выключатель
→ УУ – управляющее устройство (показано условно)
→ БТЗ – блок тепловой защиты БТЗ-3
→ FU – плавкий предохранитель 0,25А 250В
Комплект поставки входит:
— Блок БТЗ-3
— Паспорт
— Техническое описание и инструкция по эксплуатации
