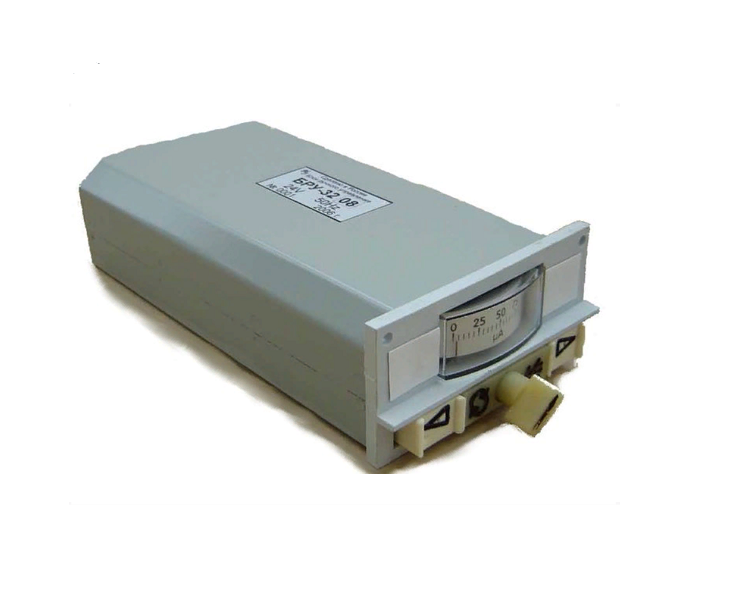

Блок ручного управления БРУ-22,-32,-42
Подробнее
Блоки ручного управления БРУ-22, БРУ-32 и БРУ-42 разработаны для использования в автоматизированных системах управления технологическими процессами (АСУ ТП). Они служат для переключения и индикации режимов цепей управления исполнительными устройствами, а также для отображения положений регулирующих органов исполнительных устройств. Каждый из этих блоков имеет свои уникальные особенности и преимущества, которые делают их подходящими для разных задач.
БРУ-22 Этот блок предназначен для ручного или дистанционного переключения цепей управления между двумя положениями. Он оснащён функцией сигнализации, которая уведомляет оператора об изменениях в работе системы. Кроме того, БРУ-22 поддерживает управление исполнительными механизмами, что делает его универсальным решением для многих приложений.
БРУ-32 обеспечивает возможность переключения управления с автоматического режима в ручной и обратно. Управление блоком осуществляется с помощью кнопочного интерфейса, что упрощает взаимодействие с ним. Важной особенностью этой модели является способность определять положение регулирующего органа, что позволяет оператору всегда быть в курсе текущих настроек системы.
БРУ-42 по своей сути является усовершенствованным вариантом модели БРУ-32. Он включает все те же функции, что и предыдущая версия, но отличается наличием ряда инновационных разработок, которые повышают эффективность и удобство использования. Эта модель идеально подходит для сложных систем, где требуется высокая степень контроля и гибкость в управлении.
Выбор подходящего блока
Каждый из представленных блоков находит своё применение в определённых условиях. Если вам нужно простое решение для переключения между двумя позициями и сигнализации, то лучшим выбором будет БРУ-22. Если важна возможность перехода между автоматическим и ручным управлением, а также определение положения регулирующего органа, то стоит обратить внимание на БРУ-32. Наконец, если ваша система требует максимальной гибкости и инноваций, то БРУ-42 станет идеальным выбором.
Выбор конкретной модели зависит от ваших потребностей и требований к системе управления.
Характеристики ручных блоков управления БРУ-22, БРУ-32, БРУ-42
| Наименование | Значение | ||
| БРУ-22 | БРУ-32 | БРУ-42 | |
| Основные функции | Ручное или дистанционное переключение цепей управления на 2 положения; световая сигнализация положения цепей; управление исполнительными механизмами |
Ручное переключение с автоматического режима управления на ручной и обратно; кнопочное управление интегрирующими исполнительными устройствами; световая индикация выходного сигнала регулирующего устройства с импульсным выходным сигналом; определение положения регулирующего органа по сигналу от ЭИМ. |
Ручное или дистанционное переключение с автоматического режима управления на ручной и обратно; кнопочное управление интегрирующими исполнительными устройствами; световая индикация режимов управления, выходного сигнала регулирующего устройства с импульсным выходным сигналом; определение положения регулирующего органа по сигналу от ЭИМ. |
| Потребляемая мощность | ≤2,5 В.А | ||
| Напряжение питания | 24 В | ||
| Входные сигналы стрелочного индикатора | нет | 0-5мА, 4-20мА, 0-10В | 0-5мА, 4-20мА, 0-10В |
|
Коммутационная способность групп переключающих контактов реле и кнопок управления при активной нагрузке |
Постоянный ток до 0,25 А при напряжении до 34 V. Переменный ток до 0,25 А при напряжении до 220 V. |
||
| Напряженность внешнего магнитного поля | не более 400 А/м с частотой 50 Гц | ||
| Защита от пыли и воды | IP44 | ||
| Вибрация мест крепления | амплитуда — 0.1 мм, частота — не более 25 Гц | ||
| Температура окружающей среды | от +5 °С до +50 °С | ||
| Климатическое исполнение | УХЛ4.2 | ||
| Относительная влажность | от 30% до 80 % при температуре 25 °С | ||
| Окружающая среда | Среда не должна содержать агрессивных паров и газов, физические параметры окружающей среды должны отвечать условиям эксплуатации. | ||
| Монтаж | Блоки должны быть заземлены и рассчитаны на утопленный монтаж на вертикальной, горизонтальной или наклонной плоскостях панели, пульта, щита в закрытом взрывобезопасном помещении. | ||
| Габариты мм | 40х40х150 | 80х40х150 | 80х40х150 |
| Масса кг | 0,5 | 0,7 | 0,8 |
| Срок службы | не менее 10 лет | ||
Габаритные размеры блока управления БРУ-22, -32, -42
Для просмотра изображения нажать на картинку для возврата на страницу нажать наБлок БРУ-22
Блок БРУ-32,-42
1 — корпус; 2 — кожух; 3 — колодка для внешних соединений; 4 — жгут; 5 — клавиша; 6 — стрелочный указатель; 7 — прозрачная рамка; 8 — табличка.
Схема подключения блока ручного управления БРУ-42
Описание компонентов и их взаимодействия:
1. Регулятор с токовым выходом управления 4-20 мА:
- Отправляет управляющий сигнал в виде тока 4-20 мА на ручной задатчик РЗД-22.
2. Ручной задатчик РЗД-22:
- Получает сигнал от регулятора и устанавливает требуемое задание для системы управления.
3. Блок ручного управления БРУ-42:
- Получает задание от ручного задатчика и формирует управляющие команды для реверсивного пускателя ПБР-3 АП.
- Обеспечивает возможность переключения между автоматическим и ручным режимами управления.
4. Бесконтактный пускатель ПБР-3 АП:
- Выполняет включение и выключение механизма МЭО в соответствии с полученными командами от блока ручного управления.
5. Исполнительный механизм МЭО:
- Реагирует на команды пускателя, изменяя свое состояние (включение/выключение).
Эта схема обеспечивает цифровое управление механизмом МЭО с возможностью регулировки через регулятор с токовым выходом и ручным задатчиком, а также с поддержкой автоматического и ручного режимов управления через блок БРУ-42.
- Отправляет управляющий сигнал в виде тока 4-20 мА на ручной задатчик РЗД-22.
2. Ручной задатчик РЗД-22:
- Получает сигнал от регулятора и устанавливает требуемое задание для системы управления.
3. Блок ручного управления БРУ-42:
- Получает задание от ручного задатчика и формирует управляющие команды для реверсивного пускателя ПБР-3 АП.
- Обеспечивает возможность переключения между автоматическим и ручным режимами управления.
4. Бесконтактный пускатель ПБР-3 АП:
- Выполняет включение и выключение механизма МЭО в соответствии с полученными командами от блока ручного управления.
5. Исполнительный механизм МЭО:
- Реагирует на команды пускателя, изменяя свое состояние (включение/выключение).
Эта схема обеспечивает цифровое управление механизмом МЭО с возможностью регулировки через регулятор с токовым выходом и ручным задатчиком, а также с поддержкой автоматического и ручного режимов управления через блок БРУ-42.
