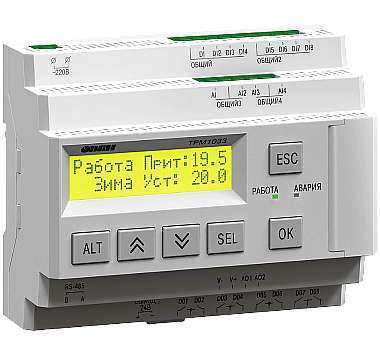

ТРМ1033 контроллер для вентиляции с нагревом и охлаждением специализированный с готовыми алгоритмами для автоматизации приточной вентиляции. Регулятор позволяет управлять стандартными узлами вентиляции для достижения максимально комфортной температуры приточного воздуха для помещений.
Аналоги и модификации: ТРМ33: ТРМ133-М
Модификации ТРМ1033 контроллера для вентиляции
| Назначение. Система приточной вентиляции с: | Модификация |
| водяным калорифером нагрева | ТРМ1033-24(220).01.00 |
| электрическим нагревом. (до 3-х ступеней) | ТРМ1033-24(220).02.00 |
| водяным нагревом и водяным охлаждением | ТРМ1033-24(220).03.00 |
| водяным нагревом и фреоновым охлаждением | ТРМ1033-24(220).04.00 |
| электрическим нагревом и фреоновым охлаждением | ТРМ1033-24(220).05.00 |
Характеристики на ТРМ1033 контроллер для вентиляции
| Наименование | Значение | |
| ТРМ1033-220.х.х | ТРМ1033-24.х.х | |
| Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В при частоте 47…63 Гц) | 19…30 (номинальное 24 В) |
| Гальваническая развязка | Имеется | |
| Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | Имеется | Нет |
| Выходное напряжение встроенного источника питания постоянного тока, В | 24 ± 3 | — |
| Ток нагрузки встроенного источника питания, мА, не более | 100 | — |
| Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | — |
| Сетевые возможности | ||
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus-RTU, Modbus-ASCII | |
| Режим работы | Slave | |
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
| Конструкция | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры, мм | 123×90×58 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Масса контроллера, кг, не более | 0,6 | |
| Средний срок службы, лет | 8 | |
| Дискретные входы | ||
| Количество входов | 8 | |
| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
| Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
| Тип подключаемого датчика | Механические коммутационные устройства (реле, контакты кнопок и выключателей) | |
| Ток «логической единицы», мА | 0,7…1,45 | 2…4 |
| Ток «логического нуля», мА | 0…0,5 | 0…0,5 |
| Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 |
| Минимальная длительность импульса, воспринимаемая дискретным входом, мс | 50 | 2 |
| Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс | 100 | 30 |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
| Электрическая прочность изоляции, В | 1780 между группами входов | 2830 между другими цепями контроллера |
| Аналоговые входы | ||
| Количество | 4 | |
| Тип датчика | Pt100, Pt1000, NTC10k | |
| Предел основной приведенной погрешности, % | ±0,5 | |
| Период обновления результатов измерения четырех каналов, мс, не более | 10 | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств | 8 | |
| Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Внешняя нагрузка не менее, кОм | 2 | |
|
Коммутируемое напряжение в нагрузке, В, не более – для цепи постоянного тока – для цепи переменного тока |
30 (резистивная нагрузка) 250 (резистивная нагрузка) |
|
| Допустимый ток нагрузки, не более | 5 А | 3 А |
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
| Механический ресурс реле, циклов, не менее | 10 000 000 | |
| Аналоговые выходы | ||
| Количество выходных устройств | 2 | |
| Тип выходного устройства | ЦАП 0…10 В | |
| Внешняя нагрузка не более, кОм | 1 | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Индикация и элементы управления | ||
| Тип дисплея | Текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Дискретные индикаторы | Два светодиодных индикатора (красный и зеленый) | |
| Количество механических кнопок | 6 | |
Функциональные возможности ТРМ1033 контроллера для вентиляции
— Поддержание температуры приточного воздуха.
— Защита технологического оборудования: водяного и электрического калорифера, насоса контура водяного калорифера, компрессорно-конденсаторного блока.
— Контроль обратной воды.
— Обогрев воздушного клапана с помощью ТЭНа или периметрального кабеля.
— Контроль по перепаду давления на вентиляторе.
— Работа с датчиками Pt100, Pt1000, Ni1000, NTC10k.
— Контроль засоренности фильтра.
— Управление насосом в контуре водяного калорифера.
— Работа по протоколу Modbus, через интерфейс RS-485.
Сравнительная таблица аналогов ТРМ1033 контроллера для вентиляции
| Наименование | ТРМ33 | ТРМ133 | ТРМ1033 |
| Приточные системы | v | — | v |
| Приточно-вытяжные системы | v | ||
| Водяной калорифер | v | v | v |
| Электрический калорифер | — | v | v |
| Водяной охладитель | — | v | v |
| Фреоновый охладитель | — | v | v |
| Каскадное регулирование температуры в помещении | v | ||
| Управление воздушной заслонкой | Дискретное | Дискретное | Дискретное/Аналоговое |
| Управление клапаном | Импульсное | Импульсное/0…10 В/4…20 мА | Импульсное/0…10 В |
| Аналоговое управление ступенью нагрева | — | — | v |
| Питание прибора, В | 220 | 220 | 220/24 |
| Датчик температуры | Pt50/Pt100 | Pt100/Pt1000/Ni1000 | Pt100/Pt1000/Ni1000/NTC10k |
| Журнал аварий | — | — | v |
| Ручное управление | — | — | v |
| Работа по расписанию | — | — | v |
Принципиальная схема ТРМ1033 контроллера для вентиляции
Карта заказа ТРМ1033 контроллера для вентиляции
