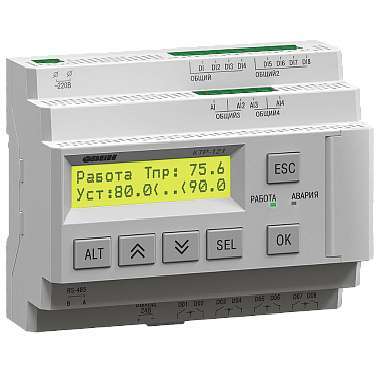

Котловой регулятор КТР-121.01 предназначен для управления работой одного водогрейного котла с автоматизированной газовой или жидкотопливной горелкой. Подходит для котлов с высокотемпературным теплоносителем. Котловой регулятор КТР-121.01 рекомендуется применять для модернизации или замены устаревших котловых шкафов.
Модификации: КТР-121.220; КТР-121.24
Купить комплектующие материалы и комплекты монтажных частей (КМЧ)
Характеристики на котловой регулятор КТР-121.01
| Наименование | Значение | |
| КТР-121.220 | КТР-121.24 | |
| Питание | ||
| Диапазон напряжения питания | ~94…264В (номинальное 120/230 В при 47…63Гц) | =19…30В (номинальное 24В) |
| Гальваническая развязка | Имеется | |
| Электрическая прочность изоляции между входом питания и другими цепями | 2830 В | 1780 В |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | Имеется | — |
| Выходное напряжение встроенного источника питания постоянного тока | 24±3В | — |
| Ток нагрузки встроенного источника питания, не более | 100 мА | — |
| Электрическая прочность изоляции между выходом питания и другими цепями | 1780 В | — |
| Дискретные входы | ||
| Количество входов | 8 | |
| Напряжение «логической единицы» | 159…264 В (переменный ток) | 15…30 В (постоянный ток) |
| Ток «логической единицы» | 0,75…1,5 мА | 5 мА (при30 В) |
| Напряжение «логического нуля» | 0…40 В | –3…+5 В |
| Подключаемые входные устройства | Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.) | |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8, «общий минус») | |
|
Электрическая прочность изоляции: — между группами входов — между другими цепями |
1780 В 2830 В |
|
| Аналоговые входы | ||
| Количество входов | 4 | |
| Время опроса входов | 10 мс | |
| Тип измеряемых сигналов | Pt1000/Pt100:α=0,003851/°С (–200…+850°C); 100M:α=0,004261/°С (–180…+200°C); 4…20мА; NTC10K:R25 =10000 (B25/100 =3950(–20…+125°С) | |
| Предел допускаемой основной приведенной погрешности при измерении | Pt100/Pt1000:±0,5%; 100М:±1,0%; 4…20мА:±0,5%; NTC10K:±0,5% | |
| Дискретные выходы | ||
| Количество выходных устройств; тип | 8; э/м реле (НО) | |
|
Коммутируемое напряжение в нагрузке: для цепи постоянного тока, не более для цепи переменного тока, не более |
30 В (резистивная нагрузка) 250 В (резистивная нагрузка) |
|
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cosφ>0,95; 3 А при напряжении не более 30 В постоянного тока |
|
| Гальваническая развязка | Групповая по 2 реле (1–2; 3–4; 5–6; 7–8) | |
|
Электрическая прочность изоляции: — между другими цепями — между группами выходов |
2830 В 1780 В |
|
| Индикация и элементы управления | ||
| Тип дисплея | Текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Индикаторы | Два светодиодных индикатора (красный и зеленый) | |
| Кнопки | 6 штук | |
| Корпус | ||
| Тип корпуса | Для крепления на DIN-рейку (35мм) | |
| Габаритные размеры | 123×90×58 мм | |
| Степень защиты корпуса по ГОСТ 14254–2015 | IP20 | |
| Масса прибора, не более (для всех вариантов исполнений) | 0,6 кг | |
| Средний срок службы | 8 лет | |
Котловой регулятор КТР-121.01 применяется для котла:
— без насосов (если насосы управляются другими АСУ)
— с насосом байпаса
— с котловыми насосами
— с котловыми насосами и насосом байпаса
— с котловыми насосами и регулированием температуры на входе.
Функциональные особенности котлового регулятора КТР-121.01
Регулирование температуры подачи за котлом.
Совместимость с одно-, двухступенчатыми или модулируемыми горелками.
Контроль давления воды за котлом.
Контроль обратной связи от горелки.
Применение с датчиками РТ100/РТ1000, 100М и NTC10k.
Принципиальная схема котлового регулятора КТР-121.01
Форма обозначения для заявки котлового регулятора КТР-121.01
Пример записи: КТР-121.Х.01.10
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
