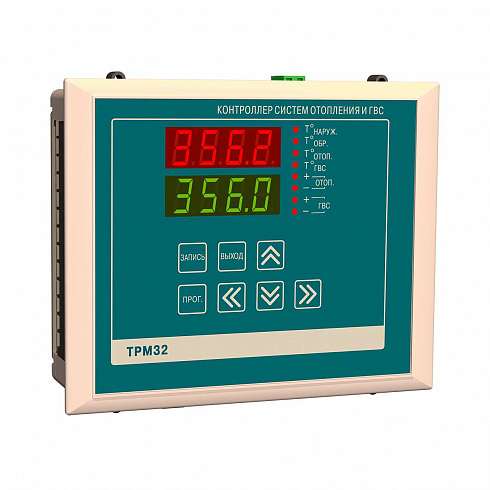

Контроллер ТРМ32 промышленный предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.
Промышленный контроллер для регулирования температуры в системах отопления и ГВС ТРМ32 выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.
Модификации контроллера ТРМ32
| Корпус Щ4 | |
| 01 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом |
| 01.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом |
| 03 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом |
| 03.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом |
| Корпус Щ7 | |
| ТС | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом |
| ТС.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом |
Функциональные возможности контроллера ТРМ32
— Регулирование температуры в контуре отопления по отопительному графику
— Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
— Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
— Защита системы отопления от превышения температуры обратной воды
— Переключение режимов «день/ночь»
— Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу
Характеристики контроллера ТРМ32
| Наименование | Значение |
| Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
| Потребляемая мощность | не более 6 ВА |
| Диапазон контроля | –50… + 199,9°С |
| Тип входных ТС | ТСМ, ТСП |
| Количество каналов | 4 |
| Количество дискретных входов | 1 |
| Время цикла опроса датчиков не более | 6 с |
| Количество выходных реле | 4 |
| Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |
| Габаритные размеры Щ4, щитовой | 96×96×145 мм |
| Габаритные размеры Щ7, щитовой | 144×169×50,5 мм |
| Степень защиты | IP54 |
Входы для измерения температуры контроллера ТРМ32
Ко входам в зависимости от их типа подключаются датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100, которые контролируют следующие параметры:
Тнаруж. – наружного воздуха;
Тобр.– обратной воды, возвращаемой в теплоцентраль;
Тотоп. – воды в контуре отопления;
ТГВС– воды в контуре горячего водоснабжения.
Вместо датчика Тнаруж. может быть подключен датчик температуры прямой воды Тпрям., подаваемой из ТЭЦ.
Регулирование температуры в контурах отопления и горячего водоснабжения
Для систем отопления.
Температуру поддерживают два ПИД-регулятора:
— первый ПИД-регулятор управляет запорно-регулирующим клапаном КЗРотоп. для поддержания Т° в контуре отопления и защиты от превышения Т° обратной воды;
— второй ПИД-регулятор управляет КЗРгвс для поддержания Т° в контуре горячего водоснабжения.
В контроллере предусмотрена возможность регистрации на ЭВМ следующих параметров:
— текущие значения измеренных величин Тнаруж. (Тпрям.), Тобр., Тотоп., Тгвс;
— расчетные уставки Туст.отоп., Тобр.max и заданное значение Туст.гвс.
Подключение прибора к ПК осуществляется по интерфейсу RS-485 через адаптер АС3-М или АС4 (по заказу).
Регулирование Т° в контуре отопления осуществляется в соответствии с отопительным графиком, а защита системы от превышения Т° обратной воды – с графиком Т° обратной воды.
Графики отображают линейную зависимость температуры теплоносителя в контуре отопления Т° уст.отоп. и Т° обратной воды Тобр.max от Т° наружного воздуха (Тнаруж.). Оба графика могут быть построены и от Т° прямой воды (Тпрям.), в этом случае вместо датчика Тнаруж. должен быть подключен датчик Тпрям., установленный в подающем трубопроводе.
Построение графиков осуществляется прибором автоматически по заданным пользователем координатам точек перегиба — А и В, зависящим от характеристик системы отопления.
По отопительному графику Туст.отоп. = f(Tнаруж.) или Туст.отоп. = f(Tпрям.), в зависимости от контролируемого на входе параметра, прибор вычисляет температуру уставки Туст.отоп. и поддерживает ее с помощью КЗРотоп.. Управление КЗРотоп. осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную Т° с необходимой точностью.
Для достижения максимально экономичной работы в приборе предусмотрены следующие функции:
— возможность переключения с дневного на ночной режим работы;
— контроль температуры обратной воды;
— Дневной/ночной режим работы.
Переключение микроконтроллера в ночной режим работы происходит при замыкании внешних контактов прибора «день/ночь». При этом отопительный график сдвигается на заданную пользователем величину, значение которой указывается при программировании прибора. Коммутация может осуществляться любым исполнительным устройством с «сухими» контактами (тумблер, переключатель или таймер).
Индикация режимов:
P—0 — дневной режим работы;
P—1 — ночной режим работы.
Регулирование температуры в системе горячего водоснабжения (ГВС)
Температура, поддерживаемая в контуре ГВС (Тгвс), задается пользователем при программировании контроллера. С помощью реле прибор ТРМ32-Щ4 управляет положением запорно-регулирующего клапана КЗРгвс по температуре уставки Туст.гвс. Управление КЗРгвс осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную Т° с требуемой точностью.
Форма заказа контроллера ТРМ32
