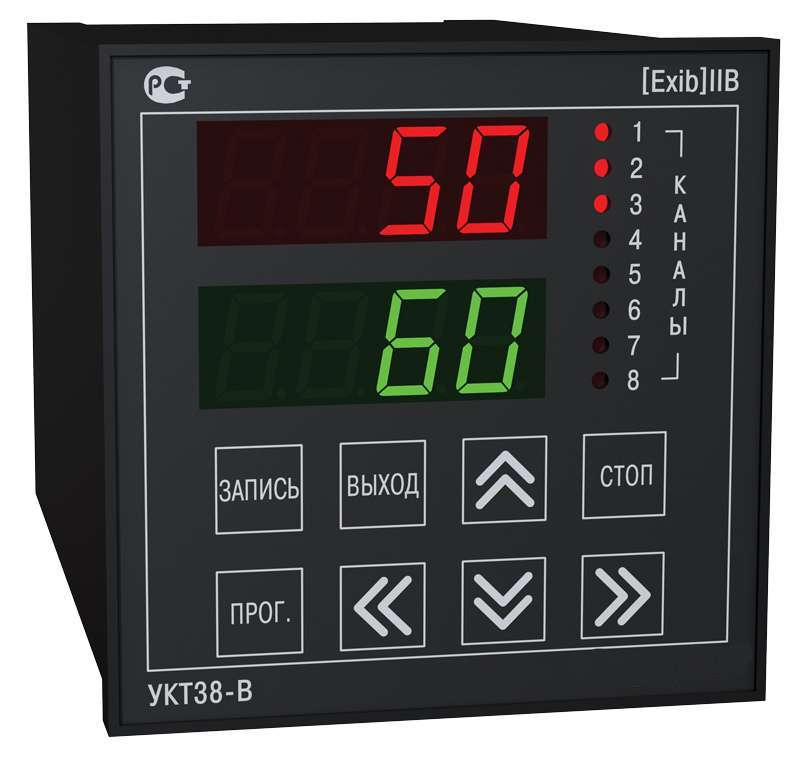

Устройство контроля температуры (УКТ) восьмиканальное УКТ38-В.01/02/03 с встроенным барьером искрозащиты и аварийной сигнализацией предназначено для контроля температуры в нескольких зонах одновременно (до 8-ми) и сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также регистрации их на ПК.
Взрывозащищенный измеритель УКТ38-В.01/02/03 применяется для подключения датчиков, находящихся во взрывоопасных зонах в технологическом оборудовании в пищевой, медицинской и нефтеперерабатывающей промышленности.
Устройство имеет искробезопасную электрическую цепь уровня ib, что обеспечивает его взрывозащищенность. Взрывозащищенный измеритель УКТ38-В.01/02/03 выпускается в щитовом корпусе типа Щ, степень защиты IP20 со стороны передней панели.
Характеристики измерителя-регулятора УКТ38-В
| Наименование | Значение |
| Номинальное напряжение питания | 220 В 50 Гц |
| Допустимое отклонение номинального напряжения | –15…+10 % |
| Количество входов для подключения датчиков | 8 |
| Предел допустимой осн. погрешности измерения входного параметра (без учета погрешн. датчика) | ±0,5 % |
| Время опроса одного входа | не более 2 с |
| Количество выходных устройств | 1 |
| Допустимый ток нагрузки, коммутируемый контактами э/м реле | 8 А при 220 В |
| Тип корпуса | щитовой Щ |
| Габаритные размеры | 96х96х180 мм |
| Степень защиты корпуса | IP20 со стороны передней панели |
| Тип интерфейса связи с ЭВМ | последовательный, RS-232 |
| Подключение к ЭВМ | через адаптер сети АС2 |
| Вид взрывозащиты линий связи | «искробезопасная электрическая цепь» уровня «ib» |
| Интервал между поверками | 3 года |
Функциональные возможности УКТ-38-В
Контроль температуры в нескольких зонах одновременно (до 8-ми)
Восемь входов* для измерения температуры с помощью датчиков:
— термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
— термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
— термопар ТХК(L), ТХА(K).
Аварийная сигнализация или отключение установки при:
— выходе любой из контролируемых величин за заданные пределы;
— выходе датчиков из строя.
Барьер искрозащиты линий связи прибора с датчиками (маркировка взрывозащиты [Ех ib Gb] IIB)
Индикация измеренных величин и заданных уставок на двух встроенных индикаторах
Программирование кнопками на лицевой панели прибора
Сохранение заданных параметров при отключении питания
Регистрация контролируемых параметров на ЭВМ через адаптер сети АС2 по интерфейсу RS-232
* Входы могут быть только однотипными
Схема прибора УКТ38-В
Входы УКТ38-В могут быть только однотипными и выполняются в одной из следующих модификаций:
— 01 подключение термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
— 03 подключение термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100;
— 04 подключение термопар типа ТХК(L) или ТХА(K).
Модификация входов выбирается пользователем при заказе.
УКТ38-В имеет одно выходное реле 8 А 220 В для аварийной сигнализации или отключения оборудования.
Выходное реле «Авария» замыкается в случае достижения уставки в любом из каналов.
Сигнализация или двухпозиционное регулирование
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
В УКТ38-В возможны 2 типа аварийной сигнализации (2 типа логики срабатывания двухпозиционного регулятора):
— о снижении контролируемого параметра ниже заданной уставки («прямой гистерезис»);
— о превышении контролируемым параметром заданной уставки («обратный гистерезис»).
Тип аварийной сигнализации задается при программировании прибора и является единым во всех восьми каналах контроля температуры.
Для каждого из 8-ми каналов контроля может быть задана своя уставка.
Характеристики измерительных датчиков
| Тип датчика | Тип входа | Диапазон измерений | Разрешающая способность |
| TCM 50M | 01 | –50…+200 °С | 0,1 °С |
| TCП 50П | 01 | –80…+750 °С | 0,1 °С |
| ТСМ 100М | 03 | –50…+200 °С | 0,1 °С |
| ТСП 100П, Pt100 | 03 | –80…+750 °С | 0,1 °С |
| ТХК(L) | 04 | –50…+750 °С | 0,1 °С |
| ТХА(K) | 04 | –50…+1200 °С | 1 °С |
