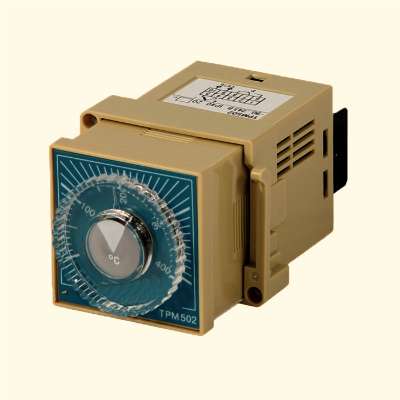

ТРМ502 реле-регулятор температуры
Реле-регулятор температуры ТРМ502 предназначен для контроля и управления различными технологическими производственными процессами и позволяет осуществлять следующие функции:
– контроль температуры с помощью термопары «хромель-копель» ТХК(L) в диапазоне от 0 до +400 оС;
– регулирование температуры по двухпозиционному (релейному) закону.
Прибор работает совместно с выходным датчиком (термоэлектрическим преобразователем).
Используется в системах контроля и регулирования при выполнении различных технологических процессов и построения автоматических и автоматизированных систем управления в промышленности, сельском и других отраслях народного хозяйства.
Это простой в эксплуатации и недорогой терморегулятор. Применяется для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и т. д. Выпускается в щитовом корпусе Щ5: 48х48х100 мм, степень защиты со стороны передней панели IP 40.
Характеристики реле-регулятора ТРМ502
| Наименование | Величина |
| Напряжение питания (пост. или перем. тока) |
90…245 В 47…63 Гц |
| Тип датчика | преобразователь термоэлектрический ТХК(L) |
| Диапазон рабочих температур датчика | 0…+400 °С |
| Количество встроенных выходных э/м реле | 1 |
| Максимальный ток, коммутируемый контактами реле |
6 А при 220 В 50 Гц cos > 0,4 |
| Точность задания уставки | цена деления шкалы |
| Гистерезис двухпозиционного регулятора | 2 °С |
| Тип корпуса | щитовой Щ5 |
| Cтепень защиты корпуса |
IP40 (со стороны передней панели) IP00 (корпус) |
| Габаритные размеры | 48х48х100 мм |
| Тип термопары, входящей в комплект поставки | дТПL014-00.20/2 |
| Исполнение рабочего спая относительно корпуса | изолированный |
| Диаметр термоэлектрода | 0,5 мм |
| Длина погружаемой части | 20 мм |
| Длина кабельного вывода | 2 м |
| Гарантийный срок эксплуатации | 24 мес. |
| Примечание: по желанию пользователь может использовать термопару ТХК(L) с другими характеристиками. | |
Возможности реле-регулятора:
— контроль температуры в диапазоне 0…+400 °С
— термопара ТХК – в комплекте поставки
— регулирование температуры по двухпозиционному закону
— прибор не требует настройки, кроме задания уставки с помощью ручки на лицевой панели
— компактный корпус (лицевая панель 48 x 48 мм)
— высокая помехоустойчивость благодаря встроенному импульсному источнику питания.
Принципиальная схема ТРМ502
Двухпозиционный регулятор может использоваться для управления нагревателем или для сигнализации о том, что измеренная величина превысила уставку. Для защиты реле от случайных переключений в приборе заданы фиксированные значения гистерезиса (±2 °С) и задержки включения и выключения реле (2 с)
Индикация и управление ТРМ502
|
Ручка ТРМ502
|
Ручка для задания уставки |
|
Двухцветный светодиод показывает состояние прибора: — свечение зеленого цвета — прибор включен в сеть (выходное реле при этом выключено) — свечение красного цвета – включено выходное реле — мигание зеленого цвета – обрыв датчика |
Габаритные размеры ТРМ502
