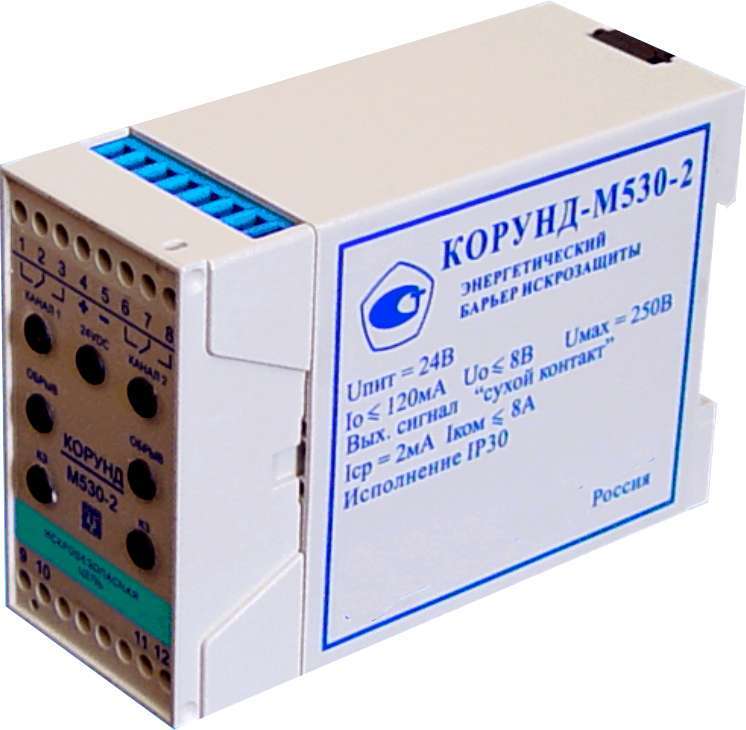

Барьер искрозащиты Корунд-М530-2
Характеристики Барьер искрозащиты Корунд-М530-2
| параметры искробезопасной электрической цепи | |
| Вид взрывозащиты | искробезопасная электрическая цепь |
| Маркировка взрывозащиты | [Exia] IIC/IIB X |
| Максимальный ток короткого замыкания, мА | 120 |
| Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более | 8.2 |
| Максимальная внешняя емкость, мкФ, IIС/IIB | 0.75/7.0 |
| Максимальная внешняя индуктивность, мГн, IIC/IIB | 5.25/21.0 |
| Максимальное сопротивление кабеля, Ом | 25 |
| общие параметры | |
| Напряжение питания,В | 24±0.48 |
| Напряжение пробоя изоляции между входными и выходными цепями, В, не менее | 1500 |
| Погрешность установки уровня срабатывания %, не более | 0,5 |
| Ток потребления при срабатывании реле, мА, не более | 50 |
| Диапазон изменения входного сигнала, мА | 1—5.5 |
| Выходной сигнал | одна группа переключающихся «сухих» контактов |
| Коммутируемая нагрузка, не менее | 5A; 250V |
| Количество срабатываний, не менее | 2·107 |
| Габаритные размеры, мм | 45х75х110 |
| Масса, г, не более | 100 |
| Диапазон рабочих температур ,°С | 0….+60 |
| Климатическое исполнение | УХЛ-3 |
| Степень защиты по ГОСТ 14254 | IP 30 |
Схема барьера искробезопасности Корунд М530-2
Габаритные размеры барьеров КОРУНД-М530-2
