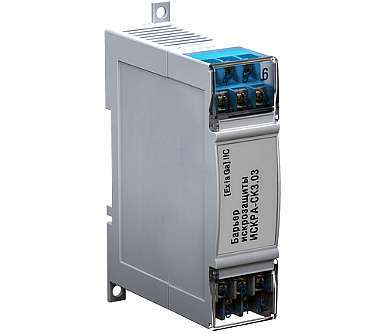

Барьер искрозащиты ИСКРА-СК1.03, ИСКРА-СК2.03, ИСКРА-СК3.03
Аналог/Замена: ИСКРА-АТ/ТП/ТС.02
Исполнение барьера ИСКРА-СК1.03/СК2.03/СК3.03
ИСКРА-СК1.03 – защита дискретных сигналов для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех;
ИСКРА-СК2.03 – защита дискретных сигналов для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех;
ИСКРА-СК3.03 – защита дискретных сигналов для сигнализаторов уровня ПДУ-3.3-Ех;
ИСКРА-АТ.03 – защита с выходным сигналом тока 0…5 мА, 0(4)…20 мА (имеет широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В); выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей; не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах);
ИСКРА-ТП.03 – защита с выходным сигналом напряжения –1…+1 В c возможностью работы с источниками напряжения до 6 В;
ИСКРА-ТС.03 – защита термосопротивлений типа ТСМ/ТСП (отличается низкой погрешностью барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей; малым переходным сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».
Характеристики барьера ИСКРА-СК1.03, -СК2.03, -СК3.03
| Тип корпуса | Для крепления на DIN-рейку 35 мм |
| Степень защиты корпуса | IP20 |
| Габаритные размеры | (27×110×75)±1мм |
| Масса прибора в упаковке, не более | 0,3 кг |
| Для ИСКРА-СК1.03; ИСКРА-СК2.03, ИСКРА-СК3.03 | |
| Диапазон напряжения питания | =18…26В |
| Максимальная частота входного сигнала | 200 Гц |
| Максимальное сопротивление датчика типа «сухой контакт» | 100 Ом |
| Максимальное сопротивление выходного ключа в открытом состоянии | 20 Ом |
| Максимальное рабочее напряжение ключа | 30В |
| Максимальный выходной ток ключа | 20 мА |
| Средний срок службы, не менее | 10 лет |
| Для ИСКРА-АТ.03, ИСКРА-ТП.03, ИСКРА-ТС.03 | |
|
Ток утечки (рабочее напряжение): — ИСКРА-АТ.03, — ИСКРА-ТП.03, — ИСКРА-ТС.03 |
— 10 мкА (22,8 В); 1 мкА (1 В); 1 мкА (3 В) |
| Рабочий ток, не более | 40 мА |
| Средний срок службы, не менее | 8 лет |
| Условия эксплуатации | |
| Температура окружающего среды (Тис) | -40…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
| Выходные искробезопасные параметры | ||||
| Параметры | ИСКРА-АТ.03 | ИСКРА-ТП.03 | ИСКРА-ТС.03 | ИСКРА-СКх.03 |
| Максимальное выходное напряжение Uо | 28,4 В | 7,2 В | 13,7В | 32 В |
| Максимальный выходной ток Iо | 70 мА | 117 мА | 247 мА | 18,2 мА |
| Максимальная внешняя емкость Со | 79 нФ | 13,5 мкФ | 0,79 мкФ | 0,056 мкФ |
| Максимальная внешняя индуктивность Lо | 8 мГн | 3,5 мГн | 0,5 мГн | 50 мГн |
Форма заказа барьера ИСКРА-СК1.03, -СК2.03, -СК3.03
