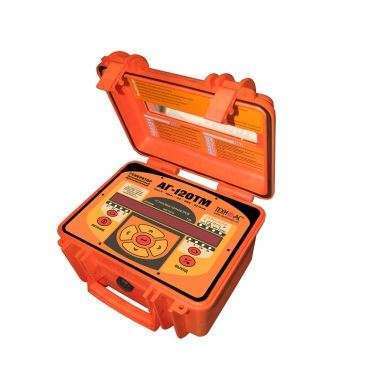

Мультичастотный портативный трассировочный генератор АГ-120ТМ предназначен для электромагнитного и акустического трассопоиска, служит для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).
Максимальная мощность генератора АГ-120ТМ до 300 Вт (в зависимости от выбранного режима работы).
Новый трассировочный генератор АГ-120ТМ не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес.
С помощью трассировочного генератора АГ-120ТМ возможно:
— проводить трассировку коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом (металлические и неметаллические трубопроводы);
— осуществлять высокоэффективный поиск мест повреждения кабеля;
— проводить диагностику газопроводов и определять места повреждения изоляции защитных покрытий;
— работать с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц.
Особенности и преимущества трассировочного генератора АГ-120ТМ:
— увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т;
— автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
— мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
— автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
— встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
— высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
— высокое выходное напряжение (220 В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
— многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
— возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Зачем нужен трассировочный генератор большей мощности? Результативность диагностики коммуникации часто зависит от возможности трассировки на большие расстояния.
Применение генератора более высокой мощностью позволяет увеличить дальность трассировки. В результате работы трассопоискового приемника на активных частотах мощного генератора обеспечивается эффективное решение задач по поиску местоположения, определению глубины залегания, мест дефектов изоляции подземных коммуникаций (кабели, трубопроводы), а также поиску повреждения силовых кабелей.
Технические характеристики трассировочного генератора АГ-120ТМ
| Параметр (характеристика) трассировочного генератора АГ-120ТМ | Значение параметра (характеристики) |
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 — длительность импульса, мс — частота следования импульсов, Гц | кратковременные посылки «ПР» (прерывистый) 100 1 |
| Режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот | двухчастотный «2F» (одновременная генерация) 1024 8192 4:1 |
| Режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин — низкая — средняя — высокая длительность импульса | генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: — непрерывная и двухчастотная генерация — кратковременные посылки | 10 15 |
| задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| — при автономном питании — с добавлением внешнего аккумулятора 12 В — при питании от сетевого блока | 220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| — при автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| — с добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| — от сетевого блока (СБП) | 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB. | |
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Согласование с нагрузкой | — автоматическое, обеспечивающее достижение заданного тока в нагрузке — ручное (кнопками «Вверх» или «Вниз») |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово — кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией: 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| — непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| — импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| — генерация ударных импульсов с максимальной частотой 80 уд/мин | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11…14 В / 22…28 В |
| Функциональные особенности | |
| Автоматические функции | — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) — автосогласование (достижение заданного тока в нагрузке) — автоматический «интеллектуальный» выбор выходной мощности — специальная программа управления передающей антенной — встроенное автоматическое зарядное устройство — автоотключение питания при простое (1 мин) |
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы — при несоответствии внешнего напряжения режиму зарядки — при превышении допустимого потребляемого тока — при отключении внешнего питания в процессе генерации — при коротком замыкании выхода в процессе генерации — при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» — индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) — индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | — все питающие напряжения — режимы и установки — ресурс питания — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14,5 |
Комплект поставки генератора АГ-120ТМ
| № | Наименование | Количество |
| 1 | Генератор трассировочный АГ-120ТМ | 1 шт. |
| 2 | Кабель АГ120.02.020 | 1 шт. |
| 3 | Кабель АГ120.02.050 | 1 шт. |
| 4 | Кабель АГ105.02.020 | 1 шт. |
| 5 | Источник питания ENP-240-12 | 1 шт. |
| 6 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 7 | Кабель AG120.02.060 | 1 шт. |
| 8 | Контакт магнитный АГ120.02.090 | 1 шт. |
| 9 | Штырь заземления АГ110.02.004 | 1 шт. |
| 10 | Сумка для генератора (чехол 53181) | 1 шт. |
| 11 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 12 | Сумка для антенны (чехол 53107) | 1 шт. |
| 13 | Руководство по эксплуатации | 1 шт. |
| 14 | Паспорт | 1 шт. |
Возможные ошибки при оформлении заказа на трассопоисковый генератор АГ120ТМ
Рекомендуем быть внимательными при оформлении заказа на трассопоисковый генератор АГ120ТМ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название течетрассокабелеискатель, трассотечеискатель, трассотечеискательный комплект, кабеледефектоискатель, дефектоискатель, геофон, датчик детектор сенсор индикатор локатор утечек течи протечек протекания разгерметизации труб, устройство течепоиска трассопоиска кабелепоиска люкопоиска, кабелеискатель, трубоискатель, трассоискатель, прибор, сенсор, регистратор, сигнализатор, регулятор и т.п.
— орфографические ошибки и неправильные обозначения модели: АГ-120-ТМ, АГ120-ТМ, АГ120ТМ, АГТ-120М, АГТ120, АГ-102М-Т, АГ-120МТ, АГ-120-Т-М- и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: trace generator AG-120TM, tracer search generator AG-120TM, ag-120tm generator trassirovochnyj, FU-120NV (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на генератор трассопоисковый АГ120-ТМ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на трассировочный генератор АГ-120ТМ
см. Карта заказа АГ-120ТМ генератор трассировочный (скачать опросный лист).
см. Технические характеристики АГ-120ТМ генератор трассировочный (Тех.описание).
см. Руководство по эксплуатации АГ-120ТМ генератор трассировочный.
см. Методика поверки АГ-120ТМ генератор трассировочный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
